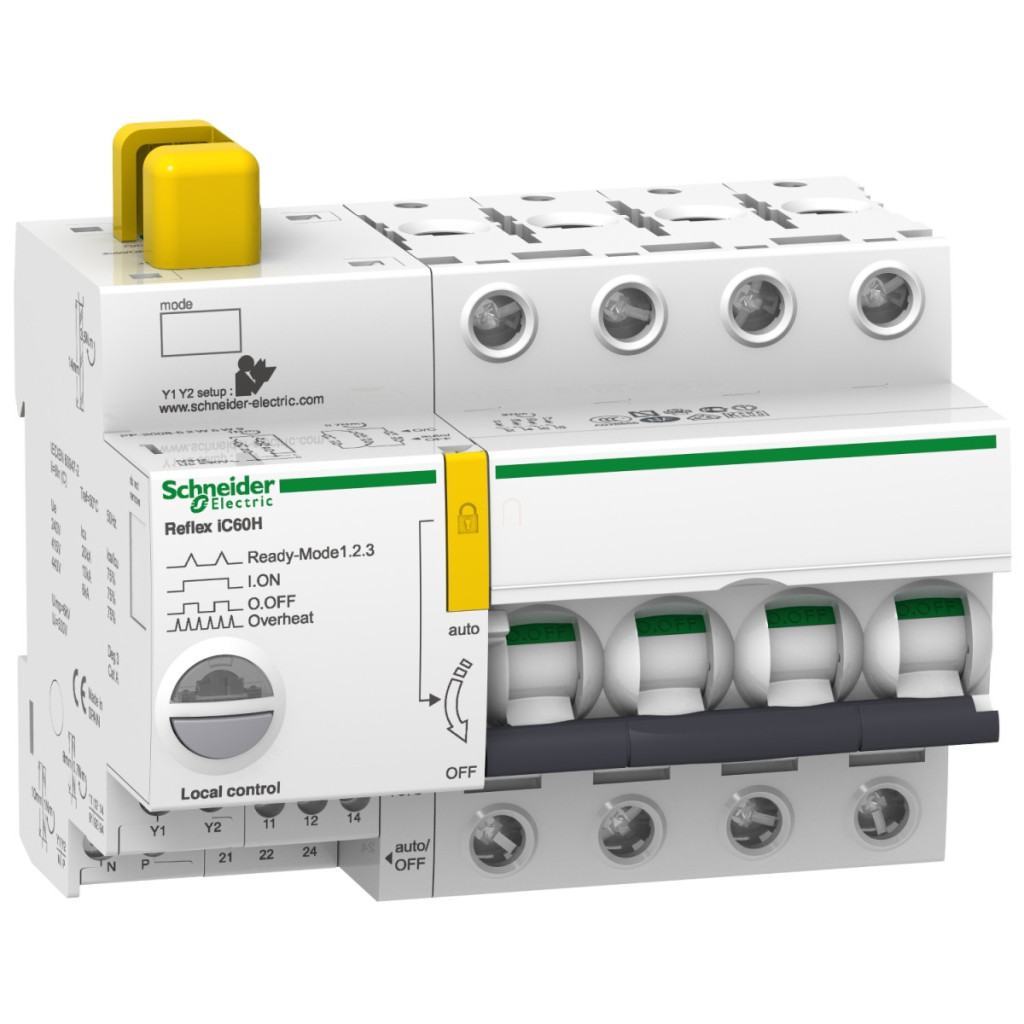

Schneider Electric Acti 9 Reflex iC60H (A9C65425) este un întrerupător miniatural inovator cu control integrat, care combină funcțiile de protecție ale întrerupătoarelor tradiționale cu capacități de control de la distanță. Acest dispozitiv cu 4 poli (4P) are un curent nominal de 25 amperi și o caracteristică de declanșare de tip C, ceea ce îl face alegerea ideală pentru o varietate de aplicații de distribuție și control în care protecția fiabilă și operarea de la distanță sunt importante. Reflex iC60H Ti24 oferă o soluție compactă pentru sistemele electrice moderne, integrând funcțiile de întrerupător și control de la distanță într-un singur dispozitiv. Designul cu 4 poli oferă protecție completă pentru toate cele 4 faze. Produsul face parte din gama Schneider Electric Acti9, una dintre cele mai recunoscute game de aparate de comutație de joasă tensiune din industrie. Dispozitivul aparține categoriei de capacitate de întrerupere H, ceea ce înseamnă o capacitate de întrerupere de 30 kA la 220-240 V c.a. și 15 kA la 380-415 V c.a., în conformitate cu standardul EN/IEC 60947-2. Datorită funcțiilor sale de control integrate, Reflex iC60H poate fi controlat în mai multe moduri: control impuls, control continuu, funcție de comutare și buton local ON/OFF. Circuitul de control este compatibil cu diferite niveluri de tensiune: 24 V c.a., 48 V c.a., 230 V c.a. (50/60 Hz) și poate fi acționat și cu curent continuu de 24 V c.c. și 48 V c.c. Dispozitivul are un sistem de semnalizare locală clar: diferite LED-uri intermitente indică supraîncălzirea, declanșarea, starea de funcționare, defectul (LED roșu) și starea de pornire (LED verde). Parametrii fizici ai produsului sunt, de asemenea, demni de menționat: are o carcasă albă cu o înălțime de 84 mm, o lățime de 117 mm și o adâncime de 77 mm, care poate fi montată pe o șină DIN simetrică de 35 mm. Durata de viață mecanică este de 50.000 de cicluri de comutare, în timp ce durata de viață electrică în categoria AC-1 este, de asemenea, de 50.000 de cicluri la curent alternativ de 50 Hz. Alte caracteristici utile includ un capac blocabil (când este oprit), are protecție IP20 conform IEC 60529 și este compatibil cu sistemele PLC. Tensiunea nominală de izolare (Ui) este de 500 V c.a. și este echipat cu un indicator de poziție a contactului pentru o funcționare sigură.
Schneider Electric Acti 9 Reflex iC60H - A9C65425 - control întrerupător de circuit încorporat, 4P, C, 25A date tehnice
Caracteristici principale
Aplicație dispozitiv: Distribuție, Control
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumirea scurtă a dispozitivului: Reflex iC60H
Tipul produsului sau al componentei: Întrerupător cu control încorporat
Descrierea polilor: 4P
Număr de poli protejați: 4
Tip de rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Cod curba: C
Informații suplimentare
Curent nominal: 25 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: H
Capacitate de rupere: 30 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
15 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolare: 500 V c.a.
Indicator de poziție a contactului:Da Tip de control: Control de la distanță cu impuls Control de la distanță cu comandă continuă Buton de pornire/oprire Tip semnal de control: Impuls
Continuu
Tensiune continuă foarte joasă
Indicație locală: LED intermitent: supraîncălzire dispozitiv
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata
LED roșu: defecțiune
LED verde: dispozitiv pornit
Tensiune circuit de control: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Caracteristici fizice
Bază de montare: Șină DIN simetrică de 35 mm
Pasi de 9 mm: 13
Înălțime: 84 mm
Lățime: 117 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Blocabil
Descrierea opțiunilor de blocare: Blocare în poziția OFF
Protecție împotriva curentului de defect: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
