Întrerupătorul miniatural cu control integrat Schneider Electric Acti 9 Reflex iC60H este un dispozitiv inovator de protecție electrică care ocupă un loc special printre componentele de protecție ale sistemelor electrice moderne. Acest dispozitiv este de tip A9C66210, fiind fabricat cu un curent nominal de 10 A, un design cu 2 poli și caracteristici D, ceea ce îl face o soluție ideală pentru aplicații în care pot apărea curenți de pornire mai mari. Reflex iC60H Ti24 combină funcțiile de protecție ale întrerupătorilor miniaturale tradiționale cu capacități de control de la distanță, făcându-l alegerea perfectă pentru sisteme de automatizare a clădirilor, soluții de gestionare a energiei sau orice aplicație în care este necesar controlul de la distanță al sistemelor electrice. Dispozitivul aparține familiei de produse Acti9, unul dintre cele mai avansate sisteme de protecție ale Schneider Electric. Întrerupătorul are o unitate de declanșare termomagnetică care oferă protecție fiabilă împotriva suprasarcinii și scurtcircuitului. Caracteristica D îl face deosebit de potrivit pentru protejarea consumatorilor în cazul cărora pot apărea curenți de pornire mai mari, cum ar fi motoarele, transformatoarele sau sarcinile cu inductanță ridicată. Dispozitivul are parametri tehnici remarcabili. Are o capacitate de întrerupere de 30 kA pe o rețea de 220...240 V c.a. și 15 kA pe o rețea de 380...415 V c.a., în conformitate cu standardul EN/IEC 60947-2. Tensiunea nominală de izolare este de 500 V c.a. Întrerupătorul miniatural oferă mai multe opțiuni de control: poate fi acționat prin telecomandă cu comandă continuă, control cu impulsuri, buton ON/OFF sau manetă de comutare. Tensiunea circuitului de control poate fi de 230 V c.a., 24 V c.a., 48 V c.a., 24 V c.c. sau 48 V c.c., ceea ce îl face flexibil pentru utilizarea în diverse sisteme de automatizare. Starea este indicată de LED-uri: LED-ul roșu indică o eroare, LED-ul verde indică starea de pornire, în timp ce LED-urile intermitente avertizează asupra supraîncălzirii, declanșării sau stării de așteptare. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm și are o înălțime de 84 mm, o lățime de 81 mm și o adâncime de 77 mm. Carcasa sa albă asigură un aspect estetic în dulapul de comutare. Are o durată de viață extrem de lungă, cu o durabilitate mecanică de 50.000 de cicluri și o durabilitate electrică de 50.000 de cicluri de comutare în categoria AC-1. Siguranța este asigurată de posibilitatea de blocare a dispozitivului atunci când este oprit. Categoria sa de protecție este IP20 conform standardului IEC 60529. Produsul este compatibil cu PLC, ceea ce facilitează integrarea sa în sistemele de control industrial. Dispozitivul este compatibil cu un bloc de protecție împotriva defectelor la împământare, disponibil separat, care sporește și mai mult capacitățile sale de protecție.

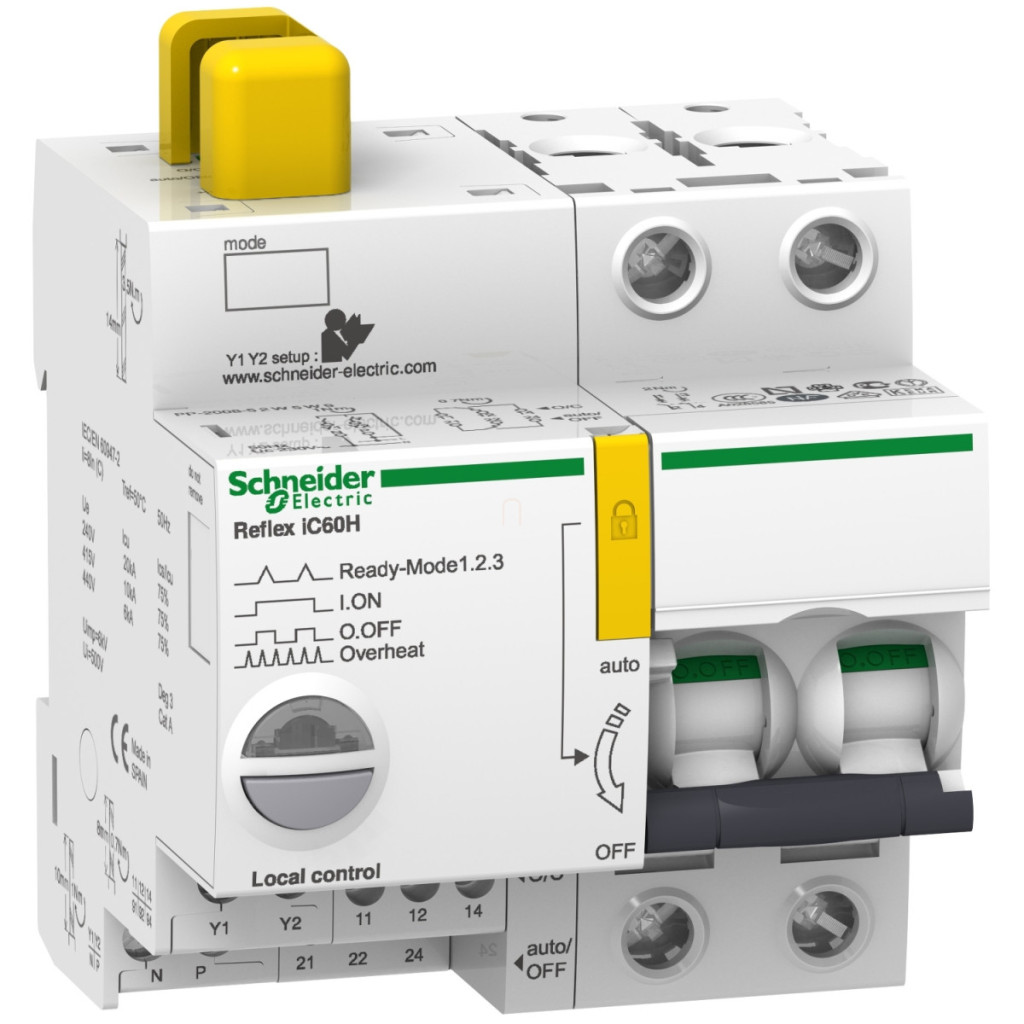

Schneider Electric Acti 9 Reflex iC60H - A9C66210 - control întrerupător de circuit încorporat, 2P, D, 10A date tehnice
Caracteristici principale
Aplicație dispozitiv: Control, distribuție
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumirea scurtă a dispozitivului: Reflex iC60H
Tipul produsului sau al componentei: Întrerupător cu control integrat
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Curba de declanșare: D
Caracteristici suplimentare
Curent nominal: 10 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: H
Capacitate de întrerupere: 30 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
15 kA Icu 380,..415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolare: 500 V c.a.
Indicator de poziție a contactului: Da
Tip de control: Control de la distanță cu comandă continuă
Buton ON/OFF
Manetă comutator
Telecomandă cu impuls
Tip semnal de control: Impuls
Menținut
Tensiune foarte joasă menținută
Indicație locală: LED roșu: defecțiune
LED verde: dispozitiv PORNIT
LED intermitent: dispozitiv supraîncălzit
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata
Tensiune circuit de control: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Date mecanice
Bază de montare: Șină DIN simetrică de 35 mm
Lățime (în unități de 9 mm): 9
Înălțime: 84 mm
Lățime: 81 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Blocabil
Descrierea opțiunilor de blocare: Lacăt în poziție OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de contaminare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
