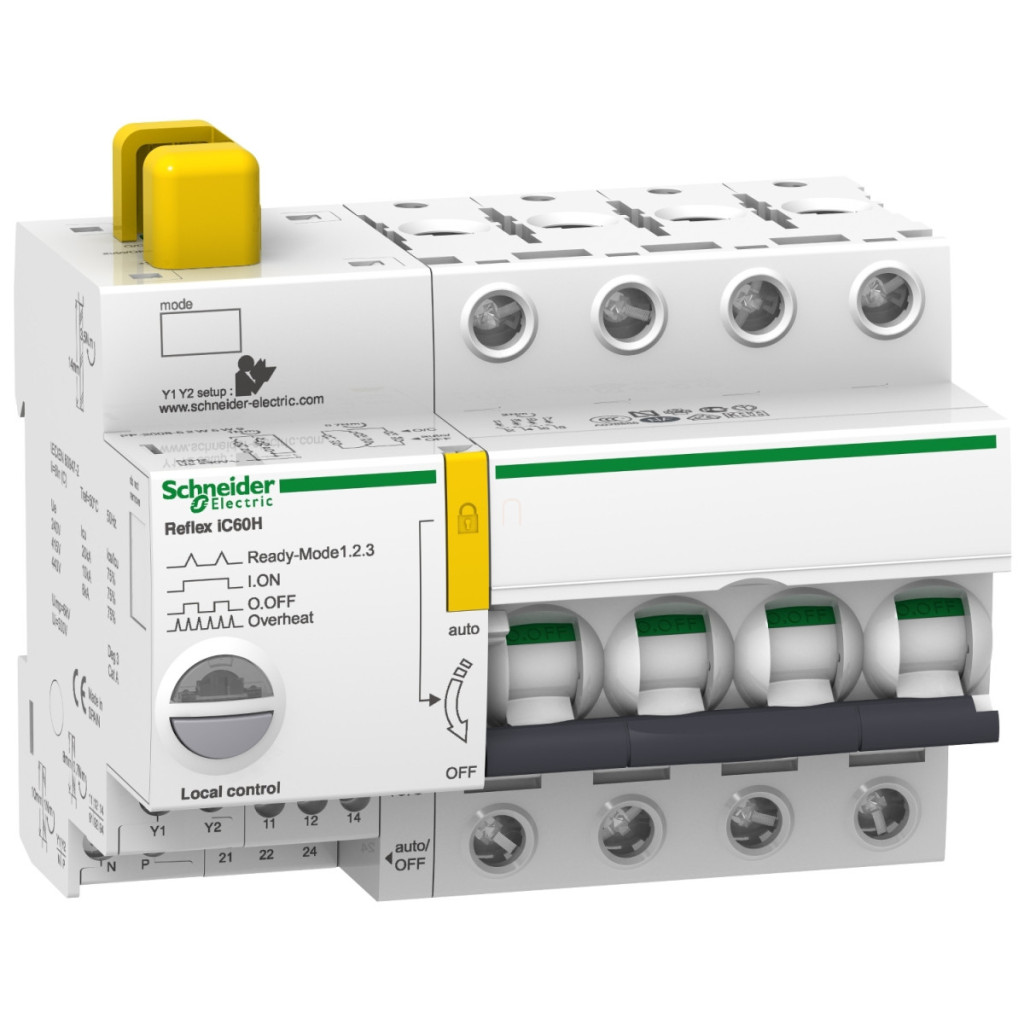

Întrerupătorul miniatural curbat Schneider Electric Acti 9 Reflex iC60H Ti24 10 A 4P D (A9C66410) este un dispozitiv de protecție de înaltă calitate cu control integrat, fiind alegerea perfectă pentru sistemele electrice industriale și comerciale. Acest dispozitiv combină funcțiile de protecție ale întrerupătoarelor tradiționale cu avantajele controlului de la distanță, făcându-l o componentă ideală pentru sistemele moderne de automatizare. Ca parte a familiei de produse Acti 9, întrerupătorul Reflex iC60H dispune de tehnologiile de ultimă generație ale Schneider Electric. Designul cu patru poli (4P) oferă protecție completă, cu toți cei patru poli protejați. Curentul nominal de 10 A și curba de declanșare cu caracteristică D îl fac deosebit de potrivit pentru protejarea sarcinilor de inducție, a motoarelor și a transformatoarelor, unde pot apărea curenți de pornire mai mari. Produsul are o capacitate de întrerupere de 30 kA pe rețelele de 220-240 V c.a. și de 15 kA pe rețelele de 380-415 V c.a., în conformitate cu EN/IEC 60947-2, oferind o protecție excelentă împotriva suprasarcinii și scurtcircuitelor. Reflex iC60H este unic prin funcțiile sale de control încorporate. Poate fi controlat în mai multe moduri: cu un comutator local (comutator), telecomandă bazată pe impulsuri, semnal de control continuu și are, de asemenea, un buton ON/OFF. Circuitul de control poate fi acționat la diferite niveluri de tensiune: 230 V, 48 V, 24 V CA (50/60 Hz) sau 24 V, 48 V CC. Indicatorii vizuali practici fac produsul mai ușor de utilizat: LED-urile intermitente indică supraîncălzirea, declanșarea sau starea de funcționare, în timp ce LED-ul roșu indică o stare de defect, iar LED-ul verde indică starea de pornire. Reflex iC60H este compatibil cu sistemele PLC, ceea ce sporește și mai mult posibilitățile sale de aplicare în medii automatizate. De asemenea, merită menționat designul mecanic al dispozitivului: acesta poate fi montat pe o șină DIN standard de 35 mm, ocupă 13 x 9 mm unități de spațiere și măsoară 84 mm (înălțime) x 117 mm (lățime) x 77 mm (adâncime). Carcasa albă nu este doar estetică, ci face și dispozitivul ușor de identificat în dulapul de comutație. Durata de viață mecanică lungă de 50.000 de cicluri și durata de viață electrică AC-1 de 50.000 de cicluri garantează o funcționare fiabilă pe termen lung. Montarea pe podea împiedică comutarea neautorizată, iar blocarea poate fi asigurată în poziția OFF. Protecția IP20 oferă o protecție adecvată împotriva contactului cu degetele, în timp ce gradul de poluare 3 și designul tropical 2 asigură o funcționare fiabilă chiar și în medii cu umiditate relativă de până la 93% și 40 °C.
Schneider Electric Acti 9 Reflex iC60H - A9C66410 - control întrerupător de circuit încorporat, 4P, D, 10A date tehnice
Caracteristici generale
Aplicație: Control, distribuție
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire scurtă a produsului: Reflex iC60H
Tipul produsului: Întrerupător cu control încorporat
Caracteristici electrice
Descrierea polilor: 4P
Număr de poli protejați: 4
Tip de rețea: CA
Tehnologie unitate de declanșare:Termomagnetică
Cod curba: D
Curent nominal: 10 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: H
Capacitate de rupere: 30 kA Icu la 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
15 kA Icu la 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație: 500 V c.a.
Funcții de control
Indicator de poziție comutator: Da
Tip de control: Manetă comutator
Control de la distanță cu impuls
Control de la distanță cu comandă continuă
Buton ON/OFF
Tip semnal de control: Menținut
Impuls
Rezervat tensiune foarte joasă
Semnalizare locală: LED intermitent: supraîncălzire dispozitiv
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata
LED roșu: defecțiune
LED verde: dispozitiv pornit
Tensiune circuit de control: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Caracteristici mecanice
Metoda de montare: Fixă
Suprafață de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 13
Înălțime: 84 mm
Lățime: 117 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Da
Descrierea opțiunilor de blocare: Blocare în poziția OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Condiții de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
