Modulul de comunicație Schneider Electric EcoStruxure I/O Smart Link (A9XMSB11) este un dispozitiv inteligent care utilizează protocolul Modbus RS485 și face parte din familia de produse Acti 9. Acest modul este ideal pentru controlul sarcinii, monitorizarea stării întrerupătorului și măsurarea energiei de bază, fiind alegerea perfectă pentru sistemele de gestionare a clădirilor și facilitățile comerciale mici. Modulul I/O Smart Link permite conectarea a până la 11 dispozitive cu fir într-un singur grup prin 11 canale digitale. Fiecare canal digital are 2 intrări și 1 ieșire, oferind opțiuni de integrare extrem de flexibile. Serverul web compatibil BMS (Building Management System) încorporat și funcția de server Modbus permit integrarea ușoară în sistemele de gestionare a clădirilor. Modulul necesită o tensiune de alimentare de 24 V CC ±20% pentru a funcționa, cu un consum maxim de curent de 1,5 A. Intrările digitale sunt de tip curent, funcționează la 24 V CC ±20% cu un curent de 2,5 mA și au un timp de filtrare electronică de 2 ms la comutarea de la 0 la 1. Ieșirea digitală este de tip sursă de curent logic, cu caracteristici de 24 V CC - 100 mA și o cădere de tensiune mai mică de 1 V în starea 1. Dispozitivul este protejat împotriva polarității inverse atât la sursa de alimentare, cât și la intrări, precum și împotriva supratensiunii la 33 V CC la ieșirile digitale. Are o imunitate de 10 ms la microîntreruperi. Modulul A9XMSB11 este, de asemenea, echipat cu indicatoare luminoase locale: un LED galben indică comunicarea, în timp ce un alt LED (verde, portocaliu și roșu) indică starea. Adresa Modbus (01-99) poate fi setată cu codificatoare de adresă și sunt disponibile mai multe opțiuni de resetare: resetare din fabrică pe panoul frontal, cu un buton de pornire, cu un codificator de adresă sau prin pornirea și oprirea sursei de alimentare. Modulul poate fi montat orizontal sau vertical pe o șină DIN, de culoare albă (RAL 9003). Conectorii sunt situați pe partea frontală a dispozitivului. Intrările/ieșirile digitale necesită 11 blocuri terminale Ti24 cu arc (care trebuie comandate separat) și câte un conector conectabil pentru circuitul de alimentare și magistrala de comunicație. Potrivit pentru conectarea diferitelor secțiuni transversale de cablu, atât pentru magistrala de comunicații, cât și pentru circuitele de control și alimentare. Dimensiunea cablurilor conectabile poate varia între 0,2 și 1,5 mm², flexibile sau rigide, cu sau fără manșoane. Tipul rețelei de comunicații este RS485 Modbus RTU client/server SUB-D 9, care poate funcționa la viteze de 4800 bps, 9600 bps, 19200 bps și 38,4 Kbps. Dimensiunile fizice ale dispozitivului sunt: 22,5 mm înălțime, 359 mm lățime și 42 mm adâncime, cu o greutate netă de 188 g. Pachetul include un set de conectori de magistrală, un set de conectori de alimentare și două seturi de cleme de montare. Modulul I/O Smart Link are o gamă largă de compatibilitate, incluzând multe dispozitive din familiile de produse Acti 9, Multi9 și Linergy, cum ar fi: accesoriul Acti 9 iTL, Linergy FM, Acti 9 iOF+SD 24, Acti 9 iACT24, Acti 9 iATL24, contorul cu ieșire de impulsuri PowerLogic, precum și diverse întrerupătoare Acti 9 și Multi9 și alte dispozitive. Interfața EcoStruxure Power Commission poate fi utilizată pentru punerea în funcțiune. Dispozitivul are protecție IP20 și rezistență la impact IK06, o temperatură de funcționare cuprinsă între -25 și 60 °C și o temperatură de depozitare cuprinsă între -40 și 85 °C.
Schneider Electric Acti 9 Smartlink Modbus - A9XMSB11 date tehnice
Caracteristici generale
Familia de produse: Acti9
Familia de produse: EcoStruxure
Tipul produsului: Modul de comunicare inteligent

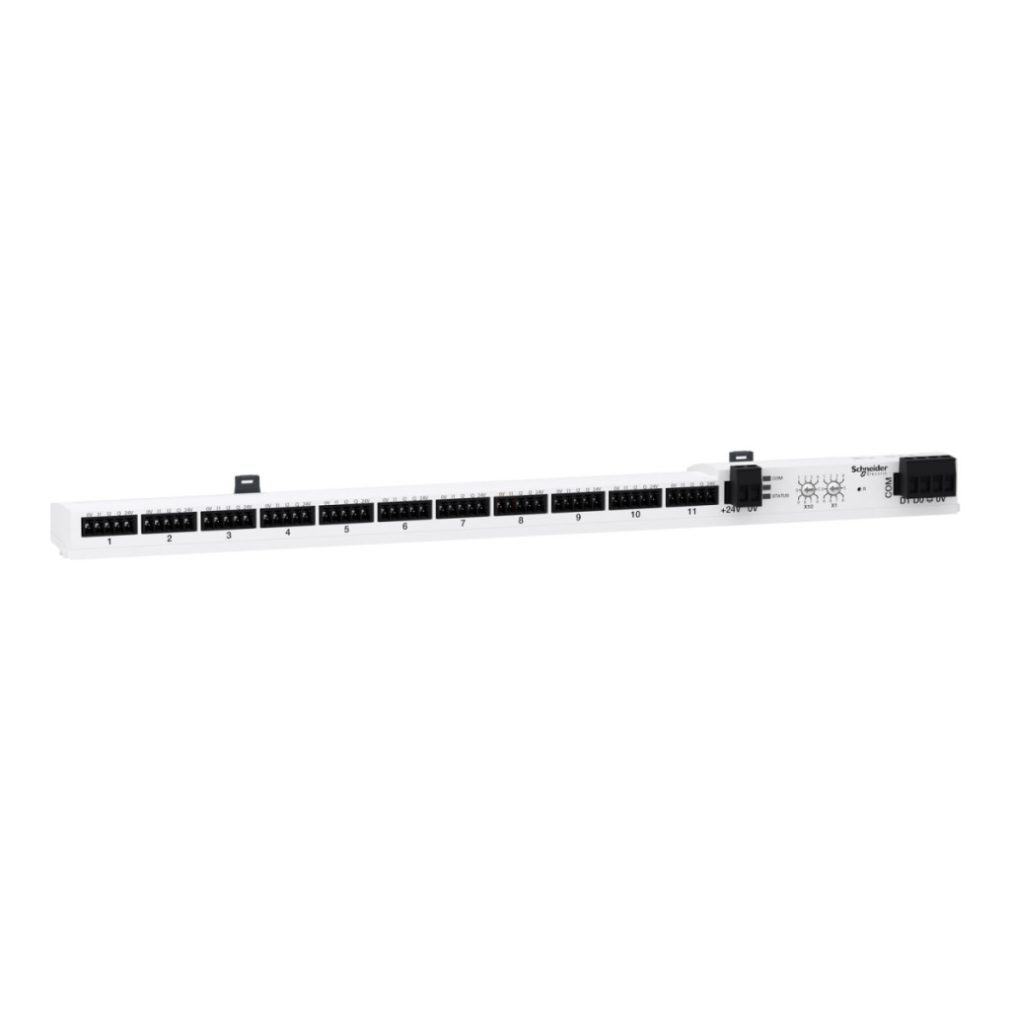

Denumirea produsului: EcoStruxure I/O Smart Link
Denumirea scurtă a dispozitivului: I/O Smart Link
Tipul aplicației: Controlul sarcinii, monitorizarea stării întrerupătorului de circuit, măsurarea energiei de bază
Specificații tehnice
Număr maxim de dispozitive conectabile: 11 dispozitive cu fir
Grup de canale: 1 grup cu 11 canale digitale
Curent maxim de alimentare: 1,5 A
Tensiune nominală de alimentare: 24 V CC +/- 20 %
Conectare la dispozitive: Intrare și ieșire digitală, contor cu ieșire de impulsuri
Serviciu de comunicare: Server Modbus pentru RS485, server web compatibil cu controlerul BMS
Caracteristici intrare/ieșire
Tip intrare/ieșire: 2 intrări + 1 ieșire per canal digital
Tip intrare: Curent de scurgere pentru intrare digitală, 24 V CC +/- 20 % 2,5 mA
Curent continuu maxim: 5 mA pentru intrare digitală
Timp de filtrare electronică: 2 ms pentru intrare digitală de la starea 0 la starea 1
Tip ieșire: Alimentare logică: 24 V - CC - 100 mA
Cădere de tensiune maximă: <1 V la ieșirea digitală în starea 1
Protecție și indicații locale
Tip de protecție: Polaritate inversă la sursa de alimentare, polaritate inversă la intrare, supratensiune la 33 V CC pentru ieșire digitală
Imunitate la microîntreruperi: 10 ms
Resetare: Resetare din fabrică pe panoul frontal, buton de pornire, codificator de etichete, conexiune alimentare pornit/oprit
Indicatori locali: Comunicare: 1 LED (galben), Stare: 1 LED (verde, portocaliu și roșu)
Caracteristici fizice
Poziție de montare: Șină DIN orizontală și verticală
Culoare: Alb (RAL 9003)
Locație conexiune: Față
Înălțime: 22,5 mm
Lățime: 359 mm
Adâncime: 42 mm
Condiții de mediu
Grad de protecție IP: IP20
Clasa de protecție IK: IK06 conform IEC 62262
Grad de poluare: 3
Umiditate relativă: 0...93 % la 40 °C
Altitudine de funcționare: 0...2000 m
Temperatură ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
