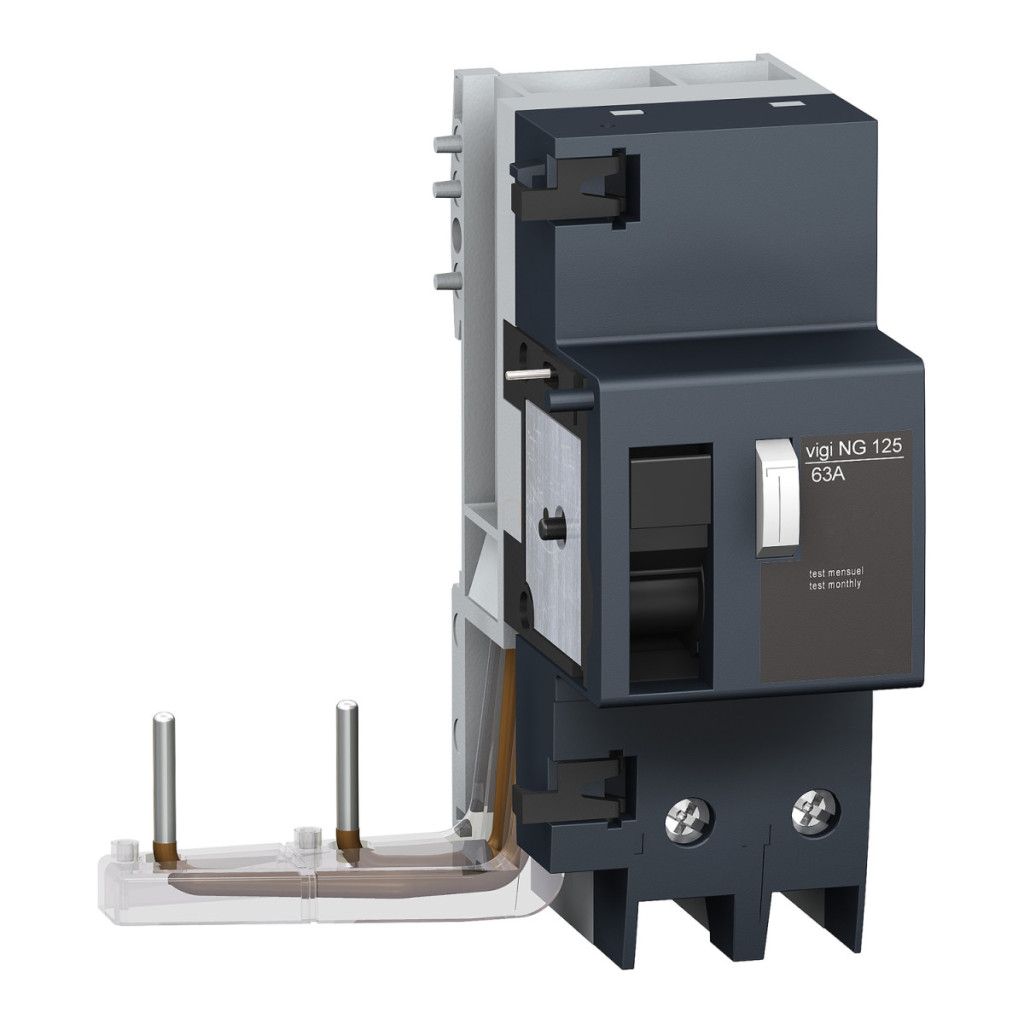

Întrerupătorul Acti9 Vigi NG125 este un membru excelent al familiei de produse Acti9 de la Schneider Electric, oferind o protecție remarcabilă pentru sistemele electrice cu numărul de model 19000. Acest dispozitiv suplimentar de întrerupător este special conceput pentru a spori siguranța rețelelor electrice moderne, unde protecția persoanelor și a proprietății este esențială. Modelul Acti9 Vigi NG125 19000 este un dispozitiv cu 2 poli, cu un curent nominal de 63 A, dotat cu tehnologie de detectare a curentului alternativ și timp de declanșare instantaneu. Sensibilitatea la curent de defect de 30 mA este ideală pentru aplicații de protecție personală și este conformă cu standardul IEC/EN 60947-2: Anexa B. Dispozitivul poate fi utilizat într-un interval de tensiune de funcționare de 230-415 V c.a., ceea ce îl face potrivit pentru utilizarea în diverse medii de rețea cu o frecvență de rețea de 50/60 Hz. Produsul are parametri tehnici remarcabili: are o tensiune de izolație de 690 V c.a. și o tensiune de rezistență de 8 kV, ceea ce asigură performanțe fiabile chiar și în condiții extreme de rețea. Durabilitatea sa electrică este de 10.000 de cicluri, conform standardului IEC/EN 60947-2. Dispozitivul de curent rezidual Vigi NG125 funcționează cu tehnologie de declanșare a curentului de defect independentă de tensiune, care oferă siguranță suplimentară. Gradul său de protecție IP40 și conformitatea cu gradul de poluare 3 sporesc și mai mult aplicabilitatea produsului în diverse medii. În ceea ce privește compatibilitatea electromagnetică, are o imunitate la impulsuri de 8/20 μs cu o capacitate de încărcare de 3000 A. Modelul Schneider Electric Acti9 Vigi NG125 19000 este extrem de ușor de instalat: poate fi montat pe o șină DIN simetrică de 35 mm și este conectat la întrerupătorul de circuit cu șuruburi. Dispozitivul ocupă 5 x 9 mm unități pe șina DIN. Cu dimensiunile sale (118 mm înălțime, 99 mm lățime, 81 mm adâncime), oferă o soluție compactă pentru dulapuri de comutație și tablouri de distribuție. Produsul are terminale de tip tunel care sunt potrivite pentru cabluri flexibile de 1...35 mm² și 1,5...Cabluri rigide de 50 mm², care necesită o lungime de dezizolare a firului de 20 mm și un cuplu de strângere de 3,5 Nm. Modelul Acti9 Vigi NG125 19000 este alegerea ideală pentru punctele de alimentare ramificate și de grup, unde este necesară o protecție personală fiabilă.
Schneider Electric Acti 9 Vigi NG125 - 19000 - curent - declanșare de protecție, clasă CA, 2P, 25A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a produsului: Vigi NG125
Descrierea polului: 2P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip AC
Standarde: IEC/EN 60947-2: Anexa B
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ramificație, alimentare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform IEC/EN 60947-2)
Tensiune nominală de impuls rezistentă: 8 kV (conform IEC/EN 60947-2)
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: Cu șuruburi
Unități cu pas de 9 mm: 5
Înălțime: 118 mm
Lățime: 99 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri (conform IEC/EN 60947-2)
Conexiuni - borne: Borne de tip tunel pentru cabluri flexibile 1...35 mm², borne de tip tunel pentru cabluri rigide 1,5...50 mm² fire rigide
Lungime de dezizolare a firului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Protecție IP: IP40 (conform IEC/EN 60947-2)
Grad de poluare: 3 (conform IEC/EN 60947-2)
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A (conform IEC/EN 60947-2)
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m
