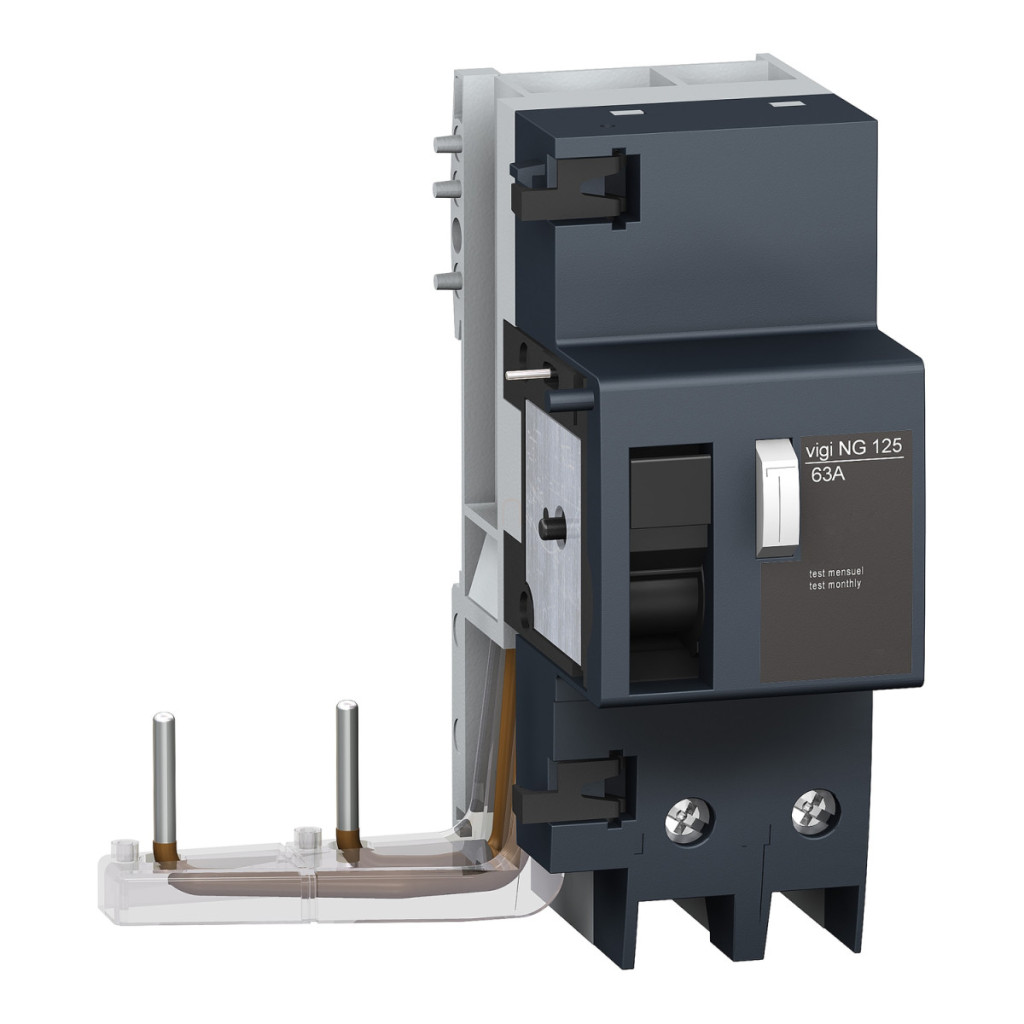

Acti9 Vigi NG125 este un dispozitiv profesional de protecție împotriva curentului, care face parte din familia de produse Acti9 a Schneider Electric. Modelul 19001 este special conceput pentru protecția de nivel înalt a rețelelor electrice, pentru a asigura protecția atât a sistemelor, cât și a persoanelor împotriva curenților de defect periculoși. Produsul are un design cu 2 poli (2P) și funcționează la un curent nominal de 63 amperi. Acesta aparține clasei de protecție CA, ceea ce înseamnă că detectează și gestionează eficient curenții de defect sinusoidali alternativi. Dispozitivul are o sensibilitate de 300 miliamperi și asigură declanșarea instantanee, fără întârziere, în cazul unei defecțiuni la împământare. Acest dispozitiv poate fi utilizat într-un interval de tensiune de funcționare de 230-415 V c.a., fiind astfel deosebit de potrivit pentru utilizarea în rețelele electrice din clădirile rezidențiale și comerciale. Modelul Schneider Electric Acti9 Vigi NG125 19001 este echipat cu tehnologie de declanșare a curentului de defect independentă de tensiune, care crește fiabilitatea operațională chiar și în condiții de rețea variabile. Dispozitivul este conform cu standardele IEC/EN 60947-2: Anexa B, asigurând conformitatea cu cerințele internaționale de calitate și siguranță. Specificațiile sale tehnice includ o tensiune de izolație de 690 V c.a. și o tensiune de rezistență la impulsuri de 8 kV, oferind un nivel ridicat de protecție împotriva supratensiunii. Important pentru instalare este faptul că dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm și conectat la întrerupătorul de circuit cu o conexiune cu șurub. Dimensiunile sale asigură un design compact: 118 mm înălțime, 99 mm lățime și 81 mm adâncime, cu 5 piese cu distanță de 9 mm. Terminalele de conectare sunt de tip tunel, potrivite pentru cabluri flexibile de 1-35 mm² și cabluri rigide de 1,5-50 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere recomandat este de 3,5 Nm. Durata de viață electrică a dispozitivului este de 10.000 de cicluri conform IEC/EN 60947-2, ceea ce asigură o funcționare fiabilă pe termen lung, chiar și în cazul operațiunilor frecvente de comutare. Întrerupătorul Vigi NG125 este recomandat în principal pentru utilizarea în rețele de distribuție sau circuite de alimentare de grup. Cu gradul de protecție IP40, acesta oferă o protecție adecvată împotriva pătrunderii prafului și a obiectelor solide. Produsul poate fi utilizat în medii cu un grad de poluare de 3 și are o compatibilitate electromagnetică ridicată, rezistând la impulsuri de până la 3000 A pentru 8/20 μs. În ceea ce privește mediul de funcționare, acesta funcționează în mod fiabil la altitudini de până la 2000 de metri deasupra nivelului mării și la o umiditate relativă de 95% (la 55°C).
Schneider Electric Acti 9 Vigi NG125 - 19001 - curent - declanșare de protecție, clasă AC, 2P, 63A, 30mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător adăugat
Denumirea scurtă a dispozitivului: Vigi NG125
Număr de poli: 2P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA
Timp de întârziere protecție curent de defect: Instantaneu
Clasa de protecție la curent de defect: Tip AC
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Locația dispozitivului în sistem: Circuit de ieșire, Alimentare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la MCB: Cu șuruburi
Pas de 9 mm: 5
Caracteristici fizice
Înălțime: 118 mm
Lățime: 99 mm
Adâncime: 81 mm
Caracteristici de conectare și electrice
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - terminale: Terminale de tip tunel pentru cabluri flexibile 1…35 mm²
Terminale de tip tunel pentru cabluri rigide 1,5…50 mm²
Lungime de dezizolare a firului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 2000 m
