Acti9 Vigi NG125 este un întrerupător suplimentar de categorie premium de la Schneider Electric, care oferă protecție maximă pentru sistemele electrice. Modelul 19002 a fost dezvoltat special pentru aplicații industriale și comerciale în care fiabilitatea și siguranța sunt de o importanță capitală. Acest dispozitiv cu 3 poli are un curent nominal de 63 A și oferă protecție instantanee de tip CA cu o sensibilitate de 30 mA. Dispozitivul de întrerupere Schneider Electric Acti9 Vigi NG125 este proiectat în conformitate cu standardul IEC/EN 60947-2: Anexa B, asigurând siguranță maximă pentru întregul sistem electric. Dispozitivul funcționează într-un interval de tensiune de funcționare de 230-415 V c.a., la o frecvență de rețea de 50/60 Hz, și dispune de tehnologie de declanșare a curentului de defect independentă de tensiune. Acest lucru înseamnă că funcționează în mod fiabil chiar și în cazul fluctuațiilor de tensiune, oferind protecție continuă pentru persoane și echipamente. Produsul este extrem de ușor de instalat datorită montării simetrice pe șină DIN de 35 mm. Conexiunea electrică la MCB se realizează cu șuruburi, asigurând o conexiune sigură și stabilă. Modelul Schneider Electric Acti9 Vigi NG125 - 19002 are dimensiuni compacte (118 mm înălțime, 162 mm lățime și 81 mm adâncime), dar este extrem de durabil, dovadă fiind rezistența electrică de 10.000 de cicluri, în conformitate cu standardul IEC/EN 60947-2. Conectorii pot fi utilizați cu fire flexibile de 1-35 mm² sau rigide de 1,5-50 mm², cu o lungime de dezizolare a firului de 20 mm și un cuplu de strângere de 3,5 Nm. Caracteristicile de mediu ale întrerupătorului Schneider Electric Acti9 Vigi NG125 sunt, de asemenea, demne de remarcat. Acesta are protecție IP40 conform IEC/EN 60947-2, care oferă o protecție adecvată împotriva prafului și murdăriei. Este conform cu gradul de poluare 3 și are o compatibilitate electromagnetică remarcabilă, cu o rezistență la impulsuri de 8/20 μs de 3000 A conform IEC/EN 60947-2. Produsul are un grad de tropicalizare de 2 conform IEC 60068-1 și poate rezista la o umiditate relativă de până la 95% la 55°C. Altitudinea de funcționare este garantată până la 2000 de metri. Întrerupătorul Schneider Electric Acti9 Vigi NG125 - 19002 este alegerea ideală pentru orice sistem electric în care siguranța și fiabilitatea sunt esențiale.

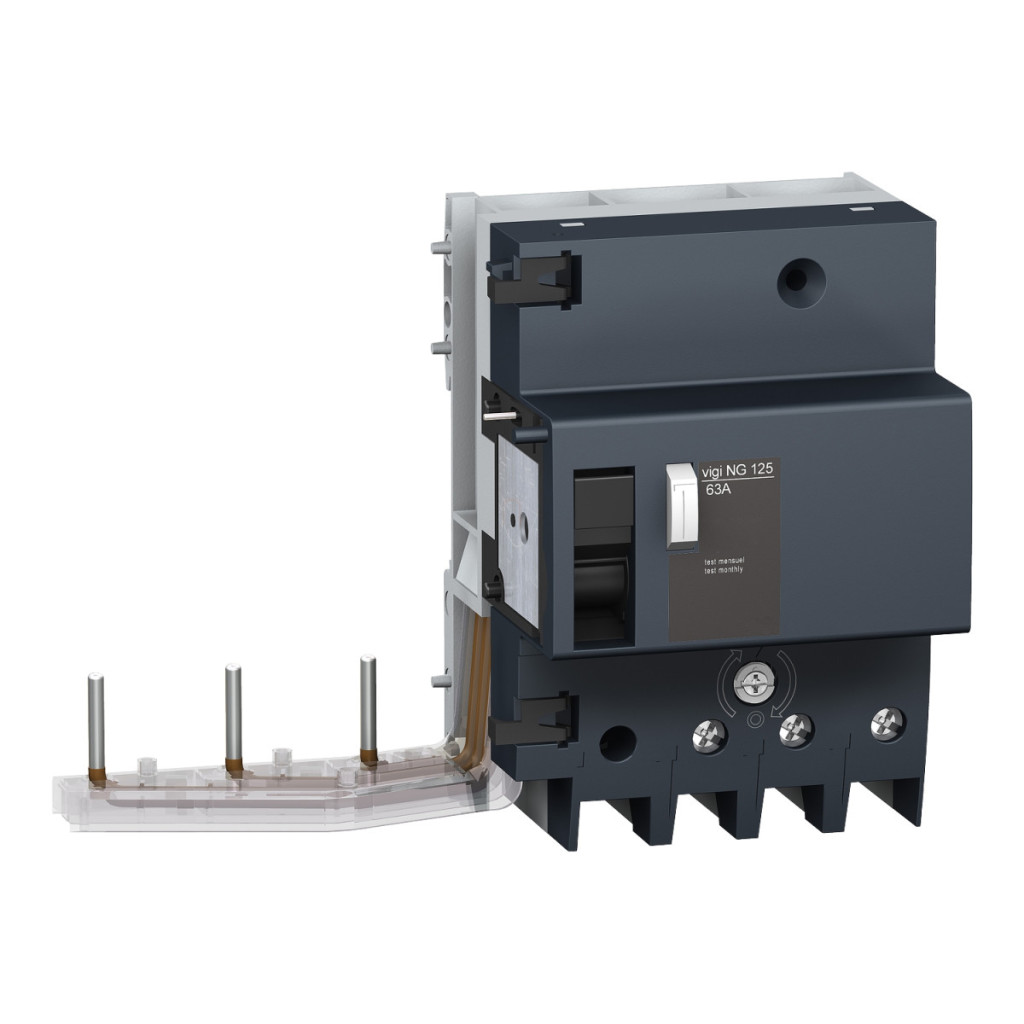

Schneider Electric Acti 9 Vigi NG125 - 19002 - curent - declanșare de protecție, clasă CA, 3P, 63A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Dispozitiv suplimentar de protecție a curentului
Denumirea scurtă a dispozitivului: Vigi NG125
Număr de poli: 3P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate curent de defect: 30 mA
Timp de întârziere protecție curent de defect: Instantaneu
Clasa de protecție împotriva curentului de defect: Tip AC
Standarde: IEC/EN 60947-2: Anexa B
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ieșire / intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform IEC/EN 60947-2)
Tensiune nominală de impuls rezistentă: 8 kV (conform IEC/EN 60947-2)
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică: Șuruburi la MCB
Pasi de 9 mm: 9
Înălțime: 118 mm
Lățime: 162 mm
Adâncime: 81 mm
Rezistență electrică: 10.000 de cicluri (conform IEC/EN 60947-2)
Conectori: Conectori de tip tunel 1…35 mm² flexibili, 1,5…50 mm² rigizi
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 (conform IEC/EN 60947-2)
Grad de poluare: 3 (conform IEC/EN 60947-2)
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A (conform IEC/EN 60947-2)
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
