Întrerupătorul Acti9 Vigi NG125 este un produs remarcabil din gama de dispozitive profesionale de protecție a circuitelor electrice oferite de Schneider Electric. Numărul de produs 19003 reprezintă calitatea și fiabilitatea ridicate în protecția rețelelor electrice. Acest întrerupător de circuit suplimentar de tip CA are un design cu trei poli (3P) și un curent nominal de 63 A, ceea ce asigură o gamă largă de aplicații în diverse sisteme electrice. Dispozitivul este instantaneu, cu o sensibilitate la defect la pământ de 300 mA, ceea ce îl face deosebit de potrivit pentru locații în care, pe lângă protecția personală, trebuie asigurată și protecția echipamentelor. Acesta funcționează în intervalul de tensiune de funcționare de 230-415 V c.a. la o frecvență de rețea de 50/60 Hz, ceea ce îl face ideal pentru majoritatea aplicațiilor comerciale și industriale. Dispozitivul este proiectat în conformitate cu standardul IEC/EN 60947-2: Anexa B, care garantează o funcționare fiabilă și sigură într-o gamă largă de aplicații. Caracteristicile tehnice ale disjunctorului Acti9 Vigi NG125 includ tehnologia de declanșare independentă de tensiune, tensiune de izolare de 690 V și tensiune nominală de impuls de 8 kV. Este extrem de practic în ceea ce privește instalarea, deoarece poate fi montat pe o șină DIN simetrică de 35 mm sau conectat la un întrerupător de circuit miniatural cu șuruburi. Cu dimensiunile sale (118 mm înălțime, 162 mm lățime și 81 mm adâncime), se potrivește perfect în dulapurile de comutare standard. Produsul are o necesitate de spațiu de 9 mm pe unitate și ocupă în total 9 module pe șina DIN. Dispozitivul Schneider Electric Acti9 Vigi NG125 are protecție IP40 conform IEC/EN 60947-2, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. Este conectat electric folosind blocuri terminale de tip tunel care acceptă cabluri flexibile de la 1 la 35 mm² și cabluri rigide de la 1,5 la 50 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere a șurubului este de 3,5 Nm. Durata de viață electrică a dispozitivului este de 10.000 de cicluri, ceea ce este în conformitate cu standardul IEC/EN 60947-2. Dispozitivul are o compatibilitate electromagnetică excelentă și poate rezista la un impuls de 8/20 µs de până la 3000 A. Produsul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și poate rezista la o umiditate relativă de 95% la 55 °C.

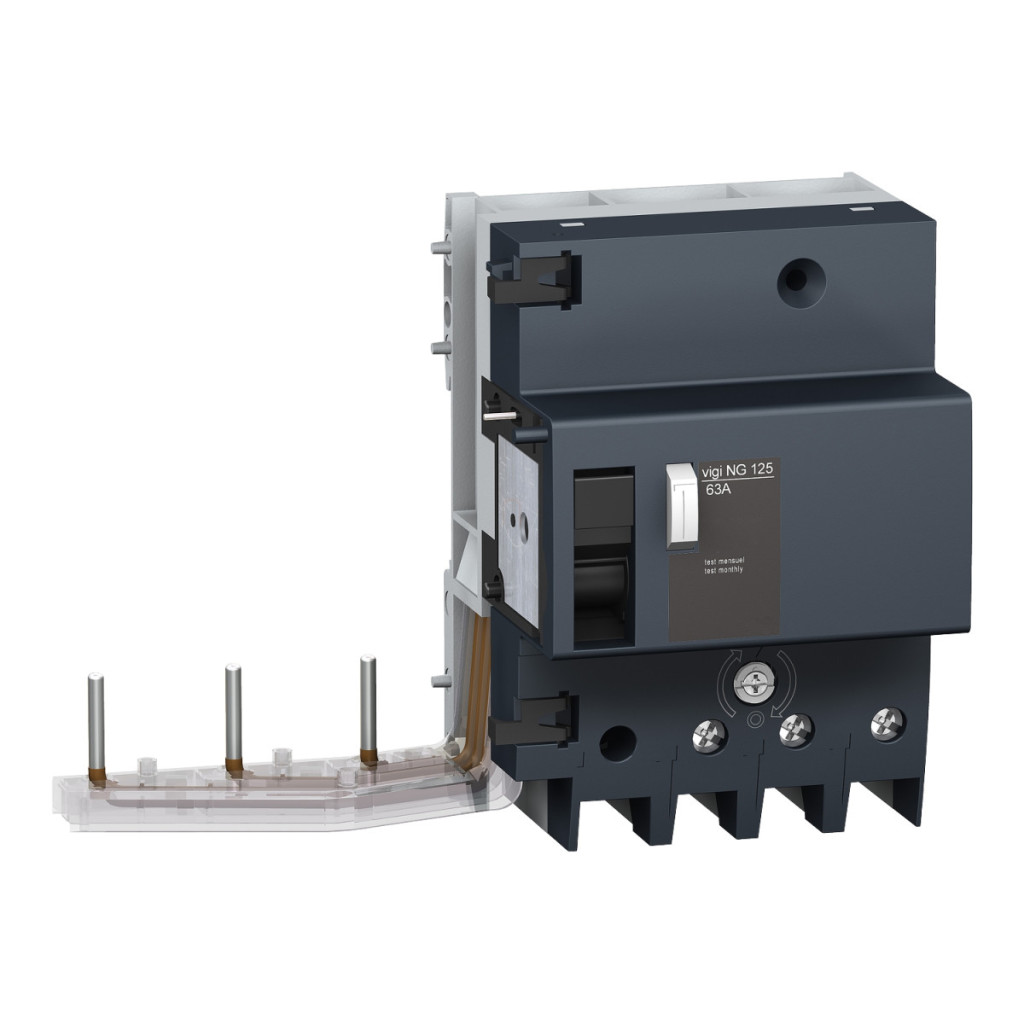

Schneider Electric Acti9 Vigi NG125 - 19003 - alimentare - întrerupător de circuit, clasa CA, 3P, 63A, 300mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Poli: 3P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la defect la împământare: 300 mA
Timp de întârziere protecție defect la împământare: Instantanee
Clasa de protecție la defect la împământare: Tip AC
Standarde: IEC/EN 60947-2:Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz, conform cu IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV, conform cu IEC/EN 60947-2
Montare: Șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: Cu șuruburi
Pas de 9 mm: 9
Înălțime: 118 mm
Lățime: 162 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri, conform standardului IEC/EN 60947-2
Conectori: Blocuri terminale de tip tunel 1…35 mm² flexibile, blocuri terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40, conform standardului IEC/EN 60947-2
Grad de poluare: 3, conform standardului IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3000 A, conform standardului IEC/EN 60947-2
Tropicalizare: 2, conform standardului IEC 60068-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
