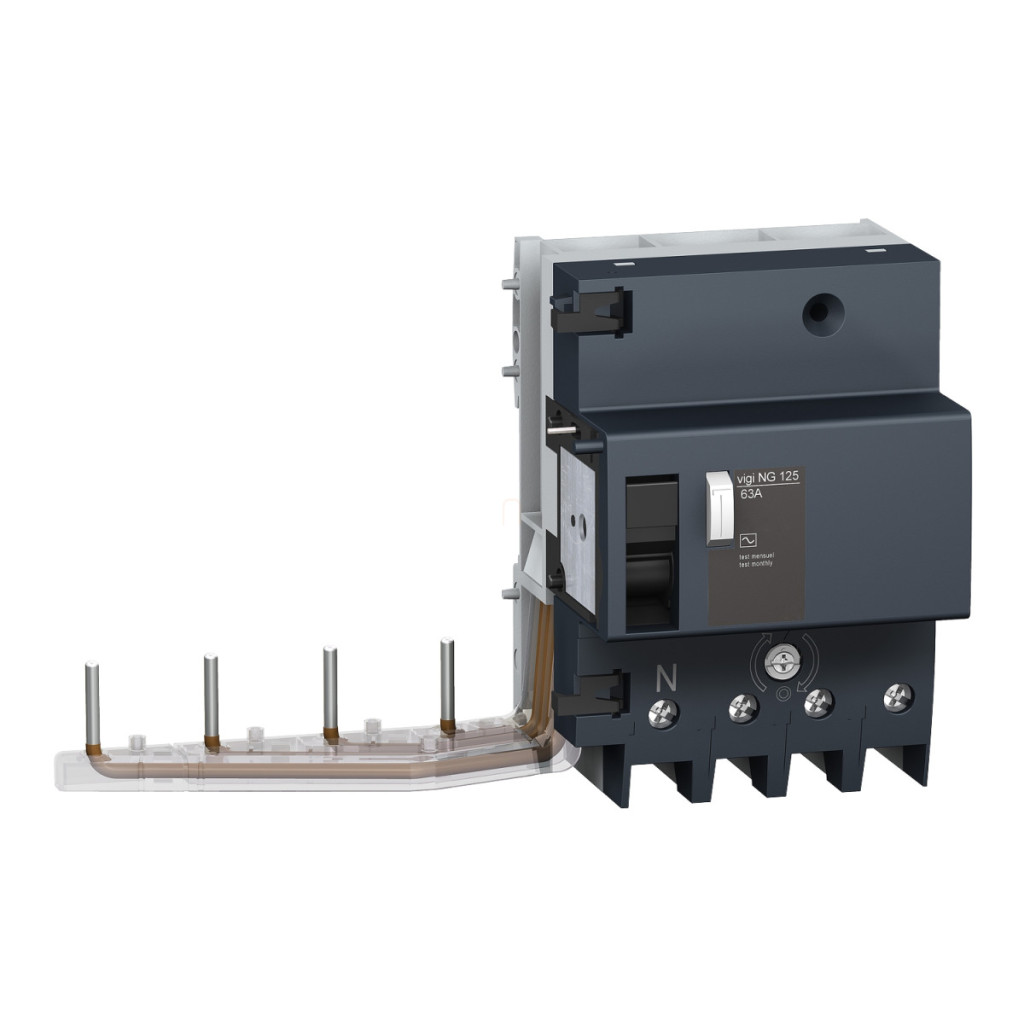

Acti9 Vigi NG125 este un accesoriu profesional de protecție a curentului de la Schneider Electric, conceput special pentru aplicații industriale și comerciale. Modelul 19004 este o soluție excelentă dacă sunteți în căutarea unei protecții fiabile a alimentării pentru sisteme cu putere mai mare. Acest întrerupător de circuit cu 4 poli (4P) are un curent nominal de 63 A și oferă protecție CA, fiind ideal pentru majoritatea aplicațiilor standard. Cu o sensibilitate la curent de defect de 30 mA, dispozitivul se declanșează imediat în cazul unui defect, oferind protecție maximă pentru persoane și echipamente. Intervalul său de tensiune de funcționare este între 230-415 V c.a., ceea ce îl face perfect pentru majoritatea aplicațiilor industriale și comerciale în care se găsesc sisteme trifazate. Dispozitivul Schneider Electric Acti9 Vigi NG125 (19004) este echipat cu tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că oferă protecție fiabilă chiar și în condiții de rețea instabile. Dispozitivul este extrem de ușor de instalat pe o șină DIN simetrică de 35 mm și poate fi conectat la întrerupătorul de circuit cu o conexiune cu șurub. Carcasa dispozitivului are protecție IP40 în conformitate cu IEC/EN 60947-2, oferind o protecție adecvată împotriva prafului. Produsul funcționează la o frecvență de rețea de 50/60 Hz și respectă cerințele stricte ale standardului IEC/EN 60947-2:B. Dimensiunile fizice ale modelului Schneider Electric Acti9 Vigi NG125 19004 sunt: 118 mm înălțime, 189 mm lățime și 81 mm adâncime. Lățimea de montare este de 9 x 9 mm, adică 81 mm în total. Pentru conectarea electrică se utilizează blocuri terminale de tip tunel, care pot fi utilizate cu fire flexibile cu o secțiune transversală de 1-35 mm² și fire rigide cu o secțiune transversală de 1,5-50 mm². Lungimea de dezizolare a firului este de 20 mm, iar cuplul de strângere al șuruburilor de conectare este de 3,5 Nm. Durata de viață electrică a dispozitivului este de 10.000 de cicluri conform IEC/EN 60947-2, ceea ce garantează o funcționare fiabilă pe termen lung. Dispozitivul are o rezistență la impulsuri de 8/20 μs până la 3000 A și poate fi utilizat în medii cu un grad de poluare de 3. Designul tropical este de gradul 2 conform IEC 60068-1, iar dispozitivul funcționează fiabil la 55 °C, chiar și la o umiditate relativă de 95%. Altitudinea maximă de funcționare este de 2000 m.
Schneider Electric Acti 9 Vigi NG125 - 19004 - curent - declanșare de protecție, clasă AC, 4P, 63A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tip dispozitiv: Dispozitiv suplimentar de protecție a curentului
Denumire scurtă: Vigi NG125
Poli: 4P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip AC
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire / intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform IEC/EN 60947-2)
Tensiune nominală de impuls rezistentă: 8 kV (conform IEC/EN 60947-2)
Montare: Șină DIN simetrică de 35 mm
Conexiune electrică la MCB: Cu șuruburi
Pasi de 9 mm: 9
Înălțime: 118 mm
Lățime: 189 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri (conform IEC/EN 60947-2)
Conectori: Blocuri terminale de tip tunel pentru cabluri flexibile de 1...35 mm², blocuri terminale de tip tunel pentru 1,5...50 mm² pentru fire rigide
Lungime de dezizolare a firelor: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 (conform IEC/EN 60947-2)
Grad de poluare: 3 (conform IEC/EN 60947-2)
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 μs, 3000 A (conform IEC/EN 60947-2)
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă:95% la 55 °C
Altitudine de funcționare: 2000 m
