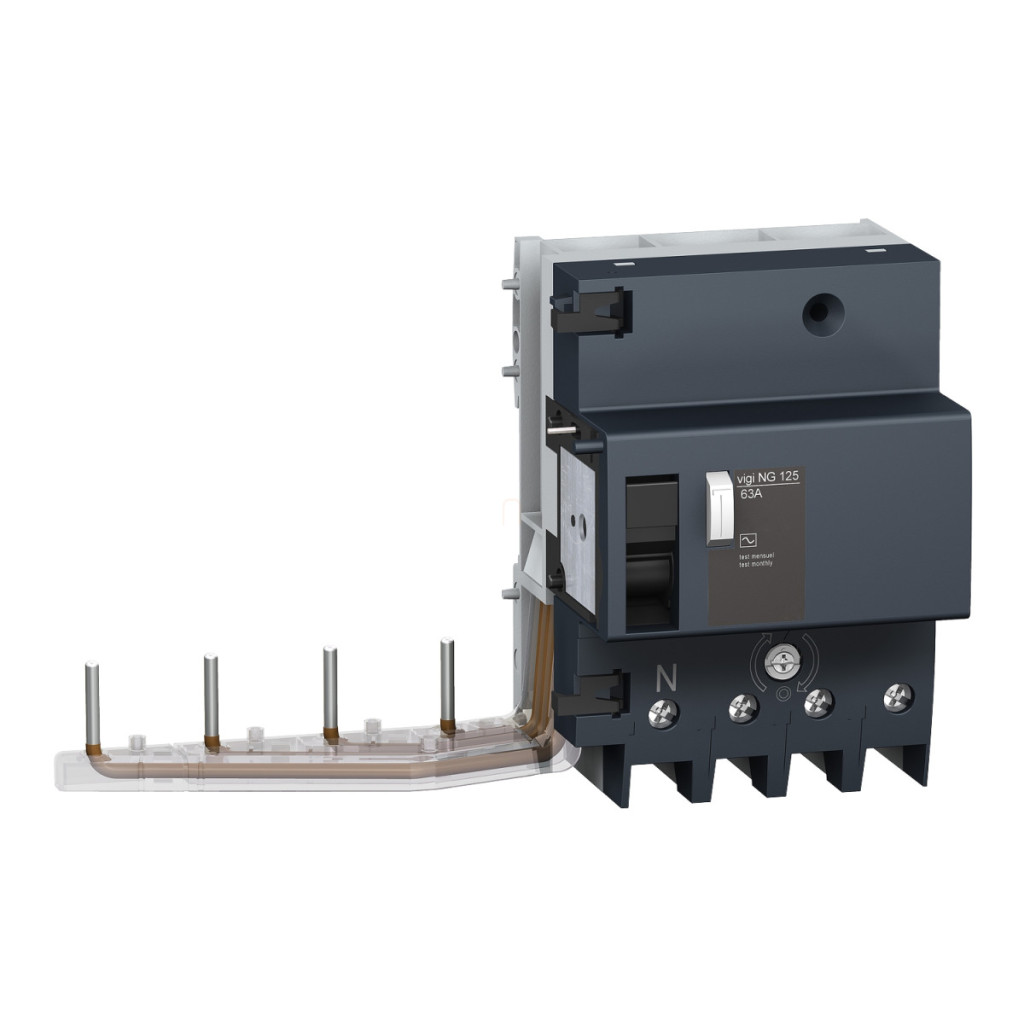

Acti9 Vigi NG125 este un întrerupător de circuit suplimentar de înaltă calitate fabricat de Schneider Electric, conceput special pentru crearea de rețele electrice sigure. Acest model, cu numărul de articol 19005, este alegerea perfectă pentru aplicații care necesită un nivel ridicat de protecție împotriva șocurilor electrice și incendiilor electrice, menținând în același timp continuitatea operațională. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este disponibil într-o versiune cu 4 poli (4P), ceea ce permite utilizarea sa în rețele trifazate, inclusiv conductoare neutre. Dispozitivul are un curent nominal de 63 A, ceea ce îl face ideal pentru protejarea rețelelor de distribuție cu sarcină medie atât în instalații industriale, cât și comerciale. Protecția împotriva curentului de defect de tip CA are o sensibilitate de 300 mA, ceea ce o face deosebit de potrivită pentru aplicații de protecție împotriva incendiilor. Caracteristica sa de declanșare instantanee asigură un timp de răspuns rapid în cazul detectării unui curent de defect, minimizând astfel potențialele pericole. Vigi NG125 poate fi utilizat într-o gamă largă de tensiuni de funcționare, între 230-415 V c.a., la o frecvență de rețea de 50/60 Hz, ceea ce îl face potrivit pentru utilizarea în aproape orice sistem trifazat standard. Produsul dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că protecția funcționează în mod fiabil chiar și atunci când tensiunea rețelei fluctuează. Dispozitivul are o tensiune de izolare (Ui) de 690 V c.a. și o tensiune de rezistență la impulsuri de 8 kV conform IEC/EN 60947-2, oferind o protecție excelentă împotriva supratensiunilor. Gradul de protecție IP40 oferă o protecție adecvată împotriva obiectelor solide și a prafului, în conformitate cu standardul IEC/EN 60947-2, în timp ce gradul de poluare 3 indică faptul că dispozitivul va funcționa în mod fiabil chiar și în prezența contaminanților conductivi sau a contaminanților uscați, neconductivi. Modelul Schneider Electric Acti9 Vigi NG125 - 19005 este extrem de ușor de instalat și poate fi montat pe o șină DIN simetrică de 35 mm, care este standardul industrial pentru dulapurile de comutație. Se conectează la întrerupătorul de circuit cu șuruburi, iar pentru cablare sunt disponibile blocuri terminale de tip tunel, potrivite pentru cabluri flexibile de la 1 la 35 mm² și cabluri rigide de la 1,5 la 50 mm². Lungimea de dezizolare a firului este de 20 mm, iar cuplul de strângere al blocurilor terminale este de 3,5 Nm. Durata de viață mecanică a dispozitivului este de 10.000 de cicluri, conform standardului IEC/EN 60947-2, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul este construit în unități cu pas de 9 mm, cu o lățime totală de 9 unități de pas (189 mm), o înălțime de 118 mm și o adâncime de 81 mm. Dispozitivul funcționează excelent în diverse condiții de mediu, chiar și la o umiditate relativă de 95% și 55 °C, și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, oferind o flexibilitate excepțională în diferite medii de instalare.
Schneider Electric Acti 9 Vigi NG125 - 19005 - curent - declanșare de protecție, clasă CA, 4P, 63A, 300mA date tehnice
Caracteristici principale
Tipul produsului: Întrerupător suplimentar
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Denumire scurtă a produsului: Vigi NG125
Poli: 4P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip AC
Standarde: IEC/EN 60947-2:Anexa B
Date suplimentare
Poziția dispozitivului în sistem: Ramură de ieșire, Ramură de intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Montare: Șină DIN simetrică de 35 mm
Conexiune electrică: Cu șuruburi la întrerupătorul de circuit
Unități cu pas de 9 mm: 9
Înălțime: 118 mm
Lățime: 189 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - blocuri terminale:Blocuri terminale de tip tunel 1…35 mm² flexibile, Blocuri terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N·m
Parametri de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
