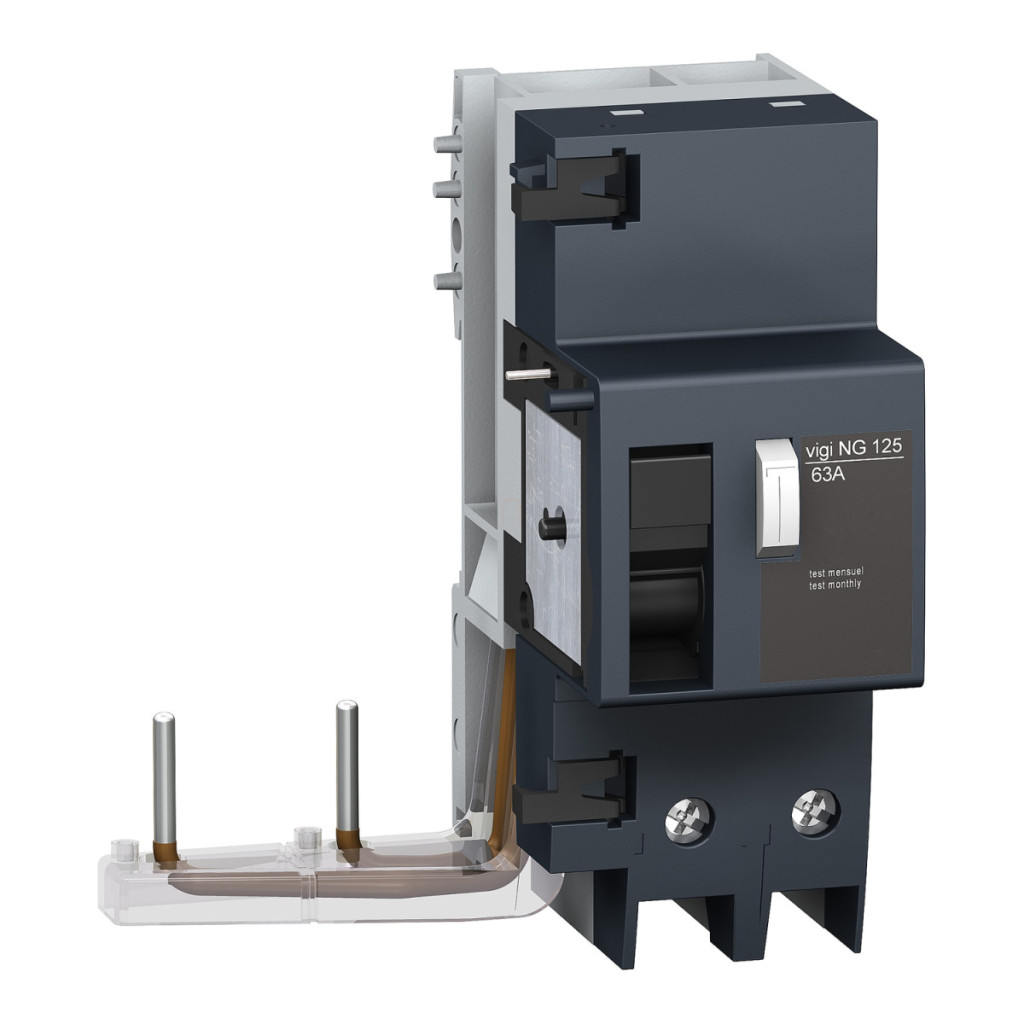

Schneider Electric Acti9 Vigi NG125 este un întrerupător profesional suplimentar (întrerupător de circuit) conceput special pentru instalarea în rețelele industriale și comerciale de distribuție electrică. Modelul 19008 oferă combinația perfectă între protecție fiabilă și design compact, fiind alegerea ideală pentru sistemele electrice moderne. Acest întrerupător de tip A are un design cu 2 poli și este proiectat pentru un curent nominal de 63 A. Sensibilitatea la curent de defect de 30 mA este combinată cu declanșarea instantanee, oferind o protecție eficientă împotriva șocurilor electrice, în special în zonele în care este necesară o siguranță sporită. Dispozitivul funcționează în intervalul de tensiune de 110-220 V c.a. și respectă în totalitate standardele IEC/EN 60947-2: Anexa B, asigurând conformitatea deplină cu reglementările internaționale. Una dintre caracteristicile remarcabile ale Vigi NG125 este tehnologia sa de declanșare a curentului de defect independentă de tensiune, care garantează o funcționare fiabilă chiar și în condiții de rețea variabile. Dispozitivul are o tensiune nominală de impuls de 8 kV conform IEC/EN 60947-2, care oferă o protecție excelentă împotriva supratensiunii. Tensiunea nominală de izolare de 690 V c.a. este, de asemenea, remarcabilă în această categorie. Acti9 Vigi NG125 poate fi instalat cu ușurință pe o șină DIN simetrică de 35 mm și conectat la întrerupătorul de circuit cu borne cu șurub, permițând o instalare rapidă și sigură. În ceea ce privește datele tehnice, dispozitivul are o înălțime de 118 mm, o lățime de 99 mm și o adâncime de 81 mm. Este conectat prin conectori de tip tunel, care sunt potriviți pentru cabluri flexibile de 1-35 mm² sau rigide de 1,5-50 mm², cu un cuplu de strângere de 3,5 Nm. Oferă o durabilitate electrică remarcabilă, garantând 10.000 de cicluri în conformitate cu standardul IEC/EN 60947-2. Dispozitivul are protecție IP40 și funcționează fiabil chiar și în medii cu un grad de poluare de 3. Are o compatibilitate electromagnetică excelentă și poate rezista la 3000 A cu un impuls de 8/20 μs. În ceea ce privește mediul de funcționare, poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și la o umiditate relativă de 95% (la 55°C), ceea ce asigură o gamă largă de aplicații pentru disjunctorul Schneider Electric Acti9 Vigi NG125, număr de piesă 19008.
Schneider Electric Acti 9 Vigi NG125 - 19008 - electricitate - declanșator de protecție, clasa A, 2P, 63A, 30mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 2P
Curent nominal: 63 A
Tip rețea: CA
Caracteristici protecție curent de defect
Sensibilitate curent de defect: 30 mA
Timp de întârziere a protecției împotriva curentului de defect: Instantaneu
Clasa de protecție împotriva curentului de defect: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Parametri tehnici
Poziția dispozitivului în sistem: Ieșire / Intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 110...220 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Caracteristici fizice
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la MCB: cu șuruburi
Pas de 9 mm: 5
Înălțime: 118 mm
Lățime: 99 mm
Adâncime: 81 mm
Conexiuni, parametri de mediu
Rezistență electrică: 10.000 de cicluri conform IEC/EN 60947-2
Terminale de conectare: Terminale de tip tunel pentru cabluri flexibile 1…35 mm²
Terminale de tip tunel pentru cabluri rigide 1,5…50 mm²
Lungime de dezizolare a firului: 20 mm
Cuplu de strângere: 3,5 N.m
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C. Altitudine de funcționare: 2000 m.
