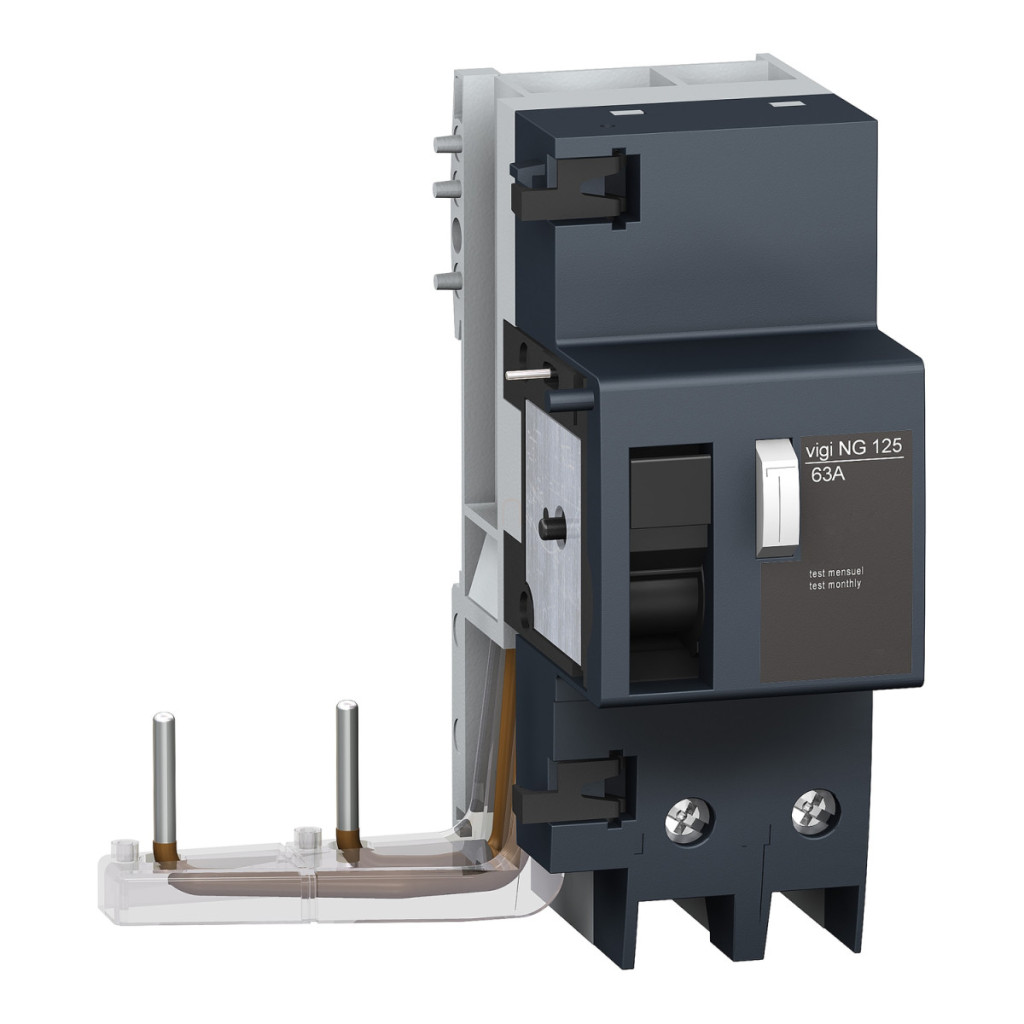

Acti9 Vigi NG125 este un dispozitiv profesional de curent rezidual (RCD) dezvoltat de Schneider Electric special pentru aplicații industriale și comerciale. Modelul 19009 face parte din gama Acti9, recunoscută la nivel mondial pentru fiabilitatea și eficiența sa în protejarea sistemelor electrice. Acest dispozitiv de curent rezidual cu doi poli (2P), curent nominal de 63 A, tip A, are declanșare instantanee și funcționează cu o sensibilitate de 300 mA. O caracteristică specială este tehnologia sa de declanșare a curentului de defect independentă de tensiune, care asigură o funcționare fiabilă în diverse condiții de rețea. Dispozitivul funcționează în intervalul de tensiune de funcționare de 110-220 V c.a. și este proiectat pentru o frecvență de rețea de 50/60 Hz, ceea ce îl face extrem de versatil pentru utilizarea în diverse sisteme electrice. Modelul Schneider Electric Acti9 Vigi NG125 19009 este conform cu standardele internaționale stricte IEC/EN 60947-2:B anexă, care garantează o calitate înaltă și o funcționare sigură. Parametrii săi tehnici sunt remarcabili: tensiune nominală de izolare de 690 V, rezistență nominală la tensiune de impuls de 8 kV, ceea ce îl face ideal pentru medii în care pot apărea perturbații ale rețelei electrice. Dispozitivul are un grad de protecție IP40 și poate fi utilizat în medii cu un grad de poluare de 3, conform standardului IEC/EN 60947-2. Compatibilitatea sa electromagnetică se extinde la o tensiune de impuls de 8/20 μs de până la 3000 A. Instalarea și utilizarea sunt simplificate de o serie de caracteristici tehnice: poate fi montat pe o șină DIN simetrică de 35 mm, conectat la întrerupătorul miniatural cu șuruburi, iar pasul de 9 mm ocupă 5 unități de spațiu pe șina de montare. Dispozitivul are dimensiuni compacte: 118 mm înălțime, 99 mm lățime și 81 mm adâncime, ceea ce îl face ușor de instalat în dulapuri de comutație. Conexiunea sa oferă opțiuni flexibile prin intermediul terminalelor de tip tunel care acceptă cabluri flexibile de 1-35 mm² sau cabluri rigide de 1,5-50 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere recomandat este de 3,5 Nm. Acti9 Vigi NG125 poate efectua până la 10.000 de cicluri electrice în conformitate cu IEC/EN 60947-2, asigurând o durată lungă de viață. În ceea ce privește amplasarea în sistem, dispozitivul poate fi utilizat atât în poziții de ieșire, cât și de intrare în grup, ceea ce îl face flexibil pentru diferite configurații de sistem.
Schneider Electric Acti 9 Vigi NG125 - 19009 - electricitate - declanșator de protecție, clasa A, 2P, 63A, 300mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 2P
Curent nominal [In]: 63 A
Tip rețea: CA
Sensibilitate curent de defect: 300 mA
Timp de întârziere protecție curent de defect: Instantaneu
Clasă protecție curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 110...220 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolație [Ui]: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV conform IEC/EN 60947-2
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: cu șuruburi
Pas de 9 mm: 5
Caracteristici fizice
Înălțime: 118 mm
Lățime: 99 mm
Adâncime: 81 mm
Durabilitate electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni și cablare
Conectori - terminale: Terminale de tip tunel 1…35 mm² flexibile, terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m
