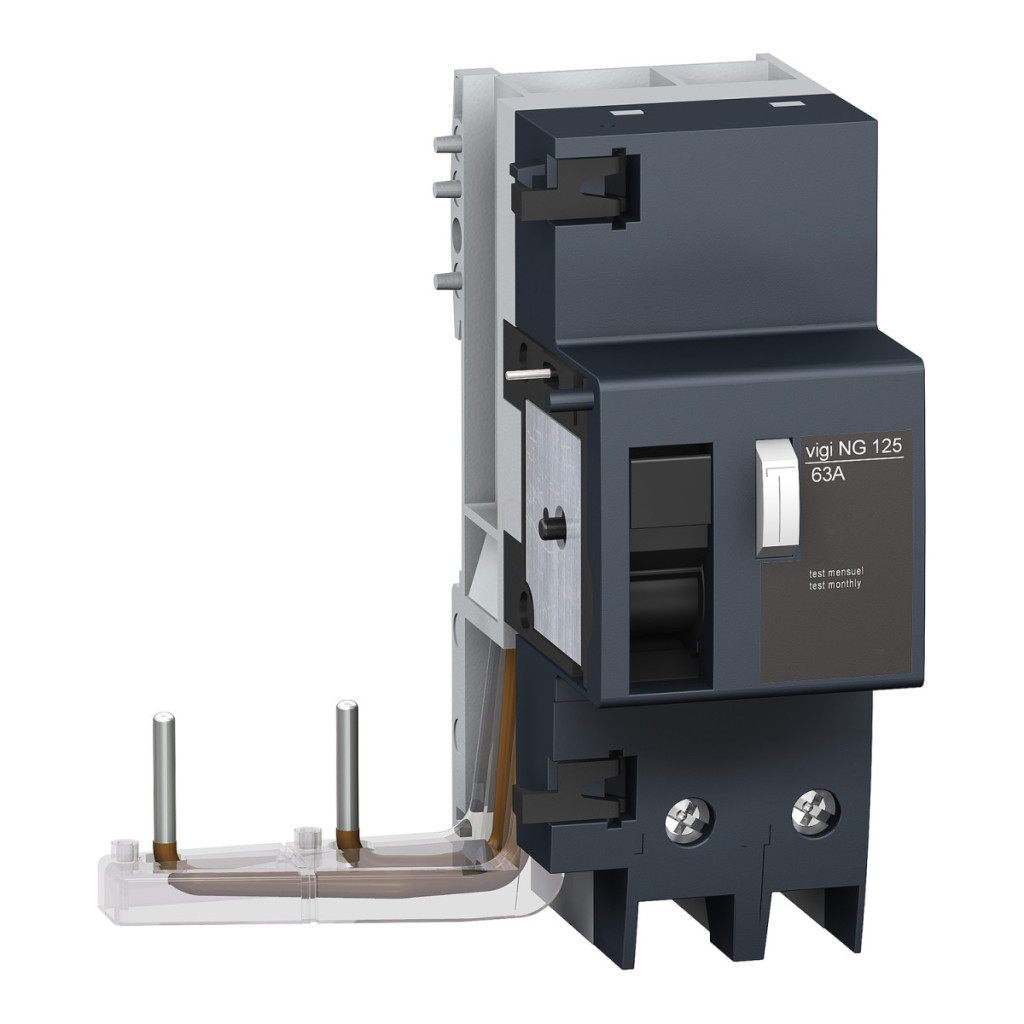

Acti9 Vigi NG125 este un dispozitiv de curent rezidual (RCD) de calitate profesională, de tip add-on, de la Schneider Electric, care oferă un nivel ridicat de protecție personală și a proprietății pentru sistemele electrice. Modelul 19010 oferă o protecție excepțională împotriva curenților de scurgere la pământ, îndeplinind în același timp cerințele sistemelor electrice moderne. Acest dispozitiv de curent rezidual cu 2 poli, de tip A, are un curent nominal de 63 A și o sensibilitate de 30 mA, asigurând declanșarea imediată, fără întârziere, în cazul unei defecțiuni la împământare. Răspunsul imediat este esențial pentru protejarea persoanelor împotriva șocurilor electrice. Dispozitivul poate fi utilizat într-un interval de tensiune de funcționare de 230-415 V c.a. și funcționează la o frecvență de rețea de 50/60 Hz. Un avantaj semnificativ este faptul că utilizează tehnologia dispozitivelor de curent rezidual independente de tensiune, asigurând o funcționare fiabilă chiar și în condiții de rețea variabile. Designul modular al Vigi NG125 permite instalarea ușoară pe o șină DIN de 35 mm și ocupă doar 5×9 mm de spațiu pe tabloul de distribuție. Se conectează la întrerupătorul de circuit cu o conexiune cu șurub. Dimensiunile sale fizice sunt compacte: 118 mm înălțime, 99 mm lățime și 81 mm adâncime. Dispozitivul are o durată de viață electrică de 10.000 de cicluri de funcționare și protecție IP40 în conformitate cu IEC/EN 60947-2. Terminalele de conectare sunt potrivite pentru cabluri flexibile de 1-35 mm² sau cabluri rigide de 1,5-50 mm², cu o lungime de dezizolare de 20 mm și un cuplu de strângere de 3,5 Nm. Modelul Schneider Electric Acti9 Vigi NG125 19010 are o compatibilitate electromagnetică excelentă și poate rezista la impulsuri de 8/20 μs de până la 3000A. Dispozitivul are un grad de poluare de 3, o valoare de tropicalizare de 2 și funcționează fiabil la 55 °C, chiar și la o umiditate relativă de până la 95%. Altitudinea maximă de funcționare este de 2000 de metri. Tensiunea de izolație este de 690 V c.a., iar rezistența la impulsuri este de 8 kV, conform standardului IEC/EN 60947-2. Produsul poate fi utilizat atât în sisteme de ieșire, cât și în sisteme de intrare în grup, oferind opțiuni de aplicare flexibile pentru diverse instalații electrice.
Schneider Electric Acti 9 Vigi NG125 - 19010 - curent - declanșare de protecție, clasa A, 2P, 63A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 2P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la defect la împământare: 30 mA
Timp de întârziere protecție defect la împământare: Instantaneu
Clasa de protecție la defect la împământare: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire / intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: cu șuruburi
Pasi de 9 mm: 5
Caracteristici fizice
Înălțime: 118 mm
Lățime: 99 mm
Adâncime: 81 mm
Caracteristici electrice
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - terminale: Conectori de tip tunel 1…35 mm² flexibili / 1,5…50 mm² rigid
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 μs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55°C Altitudine de funcționare: 2000 m
