Acti9 Vigi NG125 (19012) este un întrerupător suplimentar extrem de fiabil și versatil, proiectat de Schneider Electric special pentru a spori siguranța sistemelor electrice industriale și comerciale. Acest dispozitiv cu doi poli (2P) cu un curent nominal de 63 A este alegerea ideală pentru o varietate de aplicații în care este esențial un nivel ridicat de protecție electrică. Dispozitivul de curent rezidual Vigi NG125 este fabricat în conformitate cu anexa B a standardului IEC/EN 60947-2, respectând astfel pe deplin cele mai stricte cerințe internaționale de siguranță. Cu o sensibilitate la defect la pământ de 300 mA și un timp de declanșare instantaneu, dispozitivul oferă o protecție eficientă împotriva contactului indirect și ajută la prevenirea incendiilor electrice. Datorită clasei de protecție de tip A, acesta poate detecta nu numai curenți alternativi sinusoidali, ci și curenți continui pulsați, oferind astfel o protecție mai amplă pentru echipamentele electrice moderne. Din punct de vedere tehnic, Vigi NG125 are caracteristici extrem de avansate. Datorită tehnologiei sale de declanșare a curentului de defect independent de tensiune, acesta funcționează în mod fiabil chiar și cu o tensiune de rețea instabilă. Tensiunea nominală de funcționare este de 230-415 V c.a. 50/60 Hz, iar tensiunea nominală de izolare este de 690 V c.a., ceea ce asigură un grad ridicat de flexibilitate în diferite medii de aplicare. Dispozitivul are o tensiune nominală de impuls de 8 kV în conformitate cu IEC/EN 60947-2, ceea ce îl face foarte rezistent la supratensiuni tranzitorii. Vigi NG125 este extrem de ușor de instalat și de utilizat. Poate fi montat pe o șină DIN simetrică de 35 mm și conectat la întrerupătorul miniatural cu șuruburi. Dispozitivul are conectori de tip tunel care acceptă cabluri flexibile de la 1 la 35 mm² și cabluri rigide de la 1,5 la 50 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere este de 3,5 Nm. În ceea ce privește dimensiunile fizice, dispozitivul are o înălțime de 118 mm, o lățime de 99 mm și o adâncime de 81 mm, ceea ce asigură un design compact, ocupând 5 module pe panoul de montare cu un pas de 9 mm. Dispozitivul are un grad de protecție IP40, ceea ce îl face rezistent la obiecte solide și asigură o funcționare fiabilă chiar și în medii cu grad de poluare 3. Datorită compatibilității electromagnetice remarcabile, poate rezista la un curent de supratensiune de 3000 A cu un impuls de 8/20 μs, oferind o protecție excelentă împotriva fulgerelor și a altor perturbații electromagnetice.

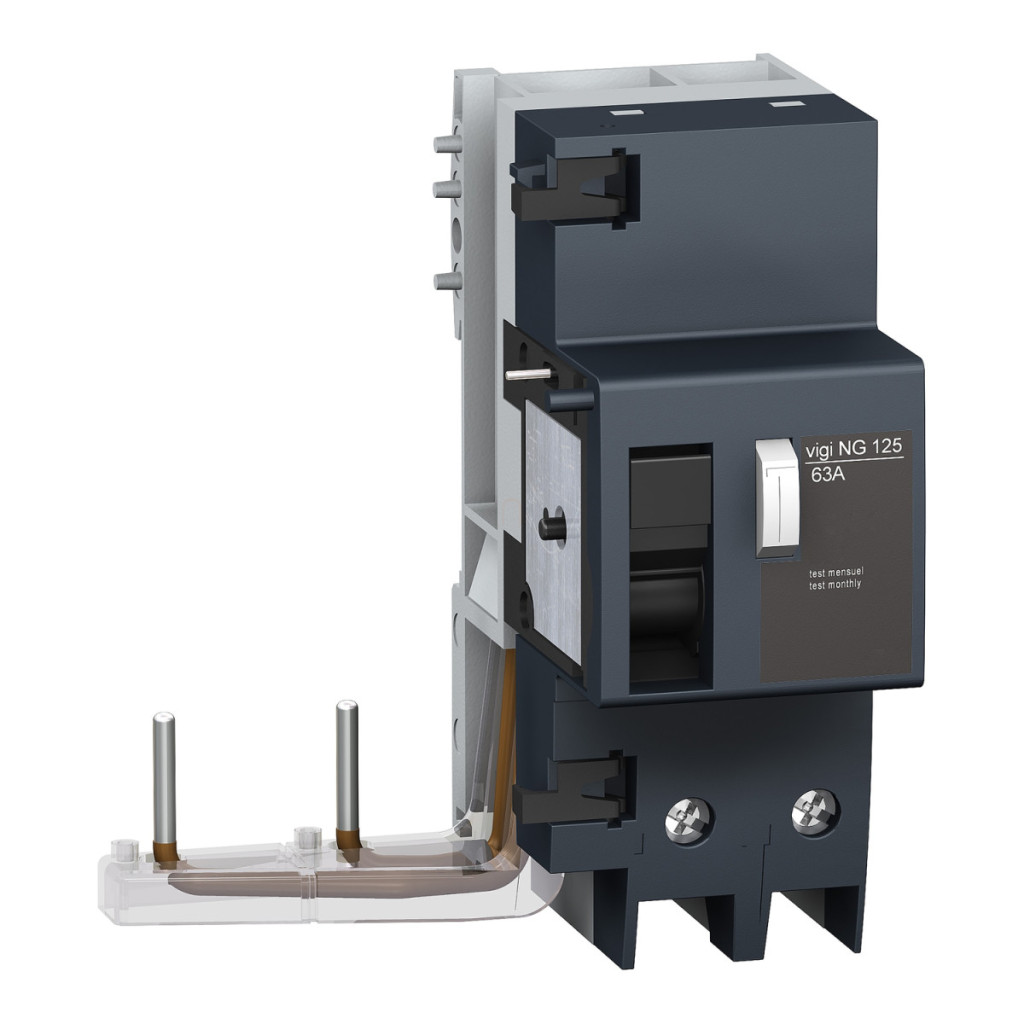

Schneider Electric Acti 9 Vigi NG125 - 19012 - curent - declanșare de protecție, clasa A, 2P, 63A, 300mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a produsului: Vigi NG125
Descrierea polului: 2P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la defect la împământare: 300 mA
Timp de întârziere protecție defect la împământare: Instantanee
Clasa de protecție la defect la împământare: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ramificație de ieșire, Intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls: 8 kV conform IEC/EN 60947-2
Suprafață de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupător miniatural: cu șuruburi
Pas de 9 mm: 5
Înălțime: 118 mm
Lățime: 99 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - borne: Borne de tip tunel 1...35 mm² flexibile, borne de tip tunel 1,5...50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Condiții de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de contaminare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m
