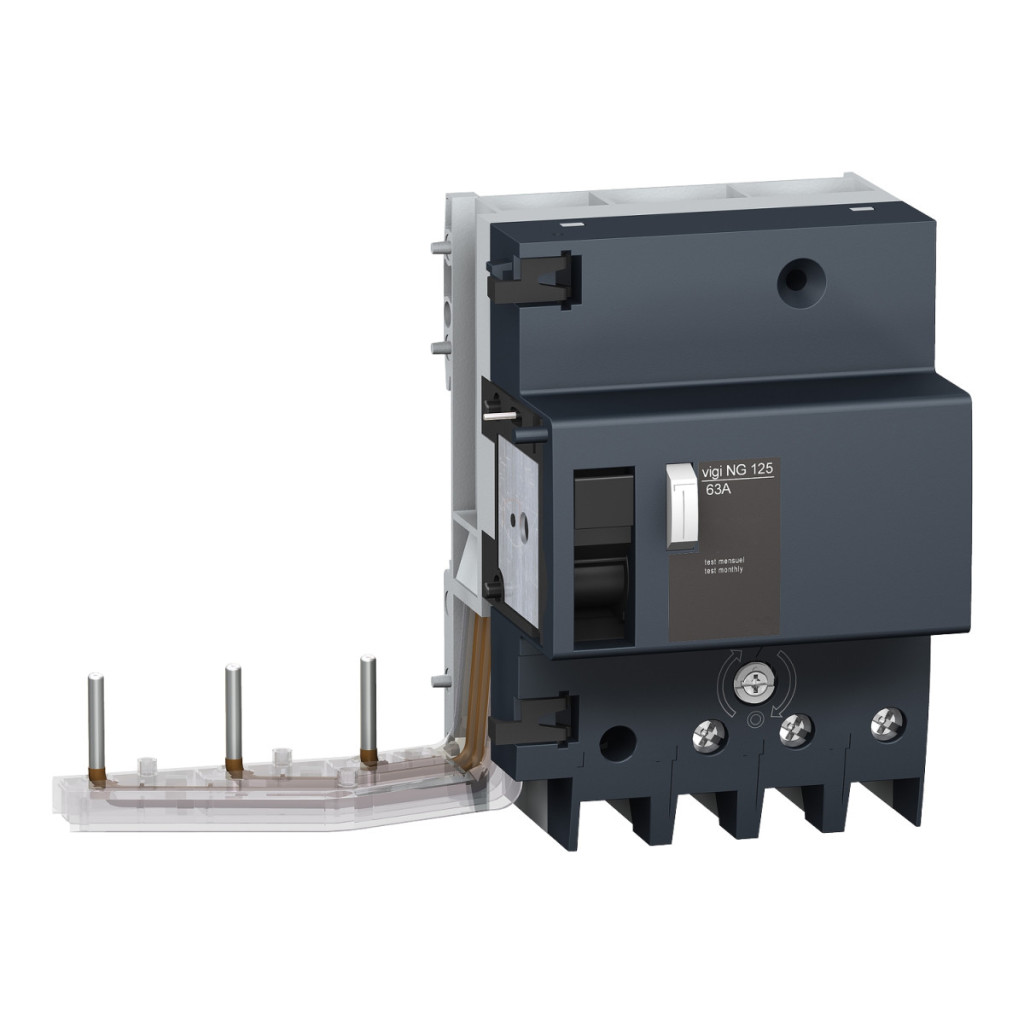

Întrerupătorul Schneider Electric Acti9 Vigi NG125 este un dispozitiv suplimentar de protecție a alimentării cu energie electrică de înaltă performanță, care oferă soluția perfectă pentru îmbunătățirea siguranței sistemelor electrice industriale și comerciale. Acest produs, cu numărul de articol 19013, face parte din familia de produse Acti9, una dintre cele mai importante serii de aparate de comutație Schneider Electric, caracterizată prin fiabilitate, eficiență și ușurință în instalare. Întrerupătorul Vigi NG125 are un design cu trei poli (3P), un curent nominal de 63 A și aparține clasei de protecție a curentului „A”, ceea ce înseamnă că detectează nu numai curentul alternativ sinusoidal, ci și curenții de defect cu curent continuu pulsatoriu. Dispozitivul are o sensibilitate la curent de defect de 30 mA, ceea ce îl face deosebit de potrivit pentru aplicații de protecție personală. Funcționează cu declanșare instantanee, adică întrerupe circuitul fără întârziere în cazul unui curent de defect, maximizând astfel protecția. Din punct de vedere tehnic, dispozitivul are o tensiune de funcționare cuprinsă între 230 și 415 V c.a. și este compatibil cu frecvențe de rețea de 50/60 Hz. Tehnologia sa de declanșare a curentului de defect este independentă de tensiune, ceea ce înseamnă că funcționează fiabil chiar și cu tensiuni de rețea instabile. Dispozitivul are o tensiune de izolare (Ui) de 690 V CA și o tensiune de impuls (Uimp) de 8 kV, în conformitate cu standardul IEC/EN 60947-2. Dispozitivul de protecție Vigi NG125 este conform cu cerințele standardului IEC/EN 60947-2:B, ceea ce garantează calitatea și siguranța sa ridicate. Produsul poate fi montat pe o șină DIN simetrică de 35 mm și este conectat electric la întrerupătorul de circuit (MCB) prin intermediul unei conexiuni cu șurub. Dispozitivul are un pas de 9 mm, o lățime totală de 9 unități (162 mm), o înălțime de 118 mm și o adâncime de 81 mm. Terminalele de conectare sunt de tip tunel, potrivite pentru cabluri flexibile de 1-35 mm² sau rigide de 1,5-50 mm², cu o lungime de dezizolare a cablului de 20 mm și un cuplu de strângere recomandat de 3,5 Nm. Dispozitivul are un grad de protecție IP40 și o compatibilitate electromagnetică excelentă, capabil să reziste la 3000 A în cazul unui impuls de 8/20 μs. Acti9 Vigi NG125 are o altitudine maximă de funcționare de 2000 de metri și funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă de 95%. Durata de viață electrică a dispozitivului este de 10.000 de cicluri de comutare.
Schneider Electric Acti 9 Vigi NG125 - 19013 - electricitate - întrerupător de circuit, clasa A, 3P, 63A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumire scurtă: Vigi NG125
Număr de poli: 3P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Caracteristici suplimentare
Locația dispozitivului în sistem: Circuit de ieșire, Alimentare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la MCB: Cu șuruburi
Unități cu pas de 9 mm: 9
Înălțime: 118 mm
Lățime: 162 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conectori - terminale: Terminale de tip tunel 1…35 mm² flexibile, terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Mediu tropical: 2 conform IEC 60068-1
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 2000 m
