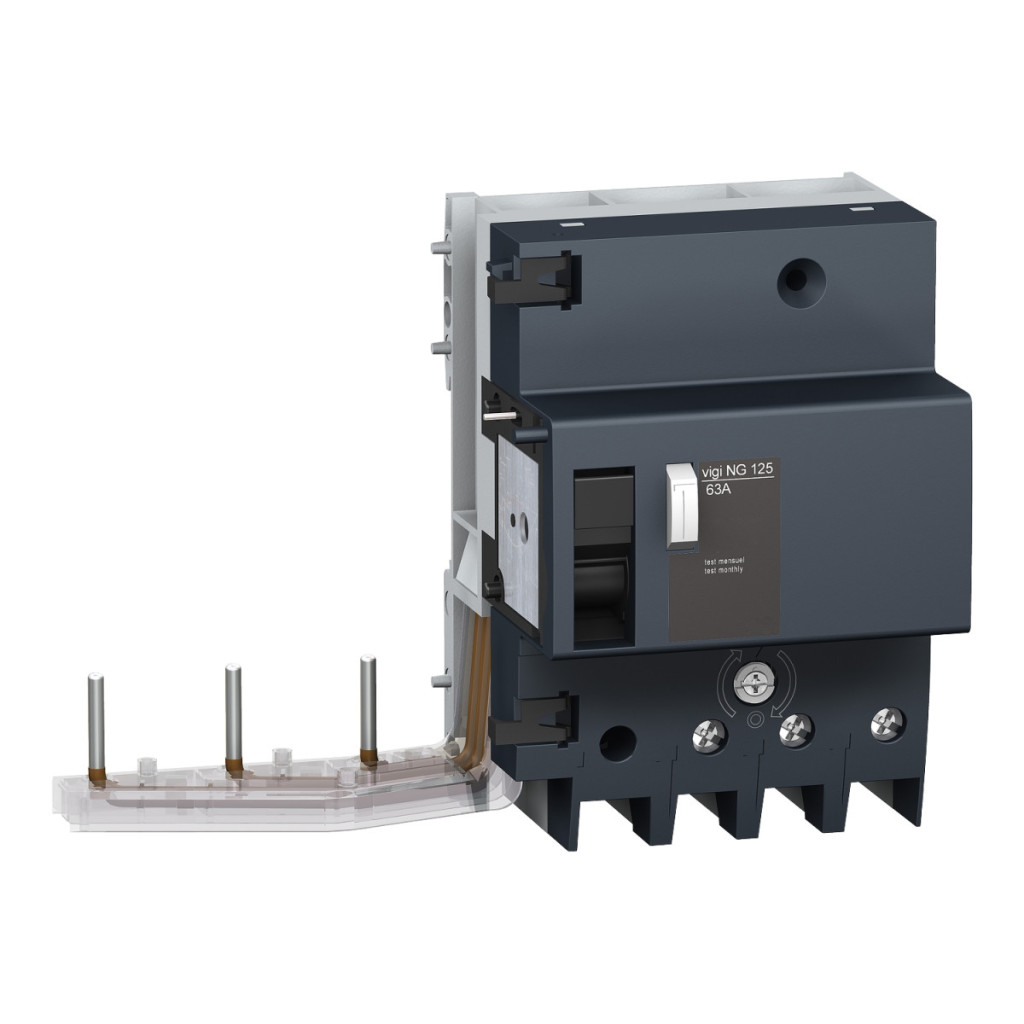

Întrerupătorul Acti9 Vigi NG125 este un produs excelent din gama premium Schneider Electric, oferind un nivel ridicat de siguranță și fiabilitate pentru diverse sisteme electrice. Dispozitivul suplimentar de protecție împotriva defectelor la împământare cu numărul de articol 19014 este soluția ideală pentru mediile în care protecția personală și a echipamentelor este de o importanță capitală, în special în rețelele care funcționează în intervalul de tensiune de 230-415 V c.a. Întrerupătorul Acti9 Vigi NG125 a fost proiectat special pentru a răspunde nevoilor utilizatorilor profesioniști. Dispozitivul este disponibil într-o versiune cu 3 poli și are un curent nominal de 63 A, ceea ce permite o gamă largă de aplicații. Acesta aparține clasei de protecție de tip , ceea ce înseamnă că detectează atât curenții de scurgere de curent alternativ (AC), cât și cei de curent continuu pulsatoriu (DC), oferind astfel un nivel de protecție mai ridicat decât dispozitivele AC convenționale. Soluția de protecție împotriva defectelor la împământare cu sensibilitate de 300 mA garantează o funcționare imediată, fără întârziere, ceea ce este deosebit de important în situații care necesită o reacție rapidă. Parametrii tehnici ai produsului reflectă performanțele sale remarcabile. Tensiunea nominală de izolare (Ui) este de 690 V AC, în timp ce tensiunea nominală de rezistență la impulsuri (Uimp) este de 8 kV, în conformitate cu standardul IEC/EN 60947-2. Dispozitivul funcționează cu o tehnologie independentă de tensiune, care asigură detectarea fiabilă a curentului chiar și în condiții de rețea diferite. Gradul de protecție IP40 oferă o protecție adecvată împotriva obiectelor solide și a prafului, în timp ce gradul de poluare 3 indică faptul că dispozitivul va funcționa în mod fiabil chiar și în medii industriale. Are proprietăți remarcabile de compatibilitate electromagnetică, cu rezistență la impulsuri de 8/20 µs până la 3000 A, în conformitate cu standardul IEC/EN 60947-2. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este extrem de ușor de instalat și de utilizat. Poate fi montat pe o șină DIN simetrică de 35 mm și conectat la un întrerupător de circuit miniatural cu șuruburi. Dispozitivul ocupă un pas de 9 mm pe șina DIN și are dimensiuni compacte: 118 mm înălțime, 162 mm lățime și 81 mm adâncime. Conectorii produsului sunt blocuri terminale de tip tunel, potrivite pentru cabluri flexibile de 1-35 mm² și cabluri rigide de 1,5-50 mm², cu o lungime de dezizolare a cablului de 20 mm. Cuplul de strângere al blocurilor terminale este de 3,5 Nm. În ceea ce privește durabilitatea electrică, dispozitivul garantează 10.000 de cicluri în conformitate cu standardul IEC/EN 60947-2. Produsul poate fi utilizat în sisteme care funcționează la o frecvență de rețea de 50/60 Hz și poate fi utilizat la altitudini de până la 2.000 de metri deasupra nivelului mării. În ceea ce privește umiditatea relativă, tolerează 95% la 55°C, iar adecvarea sa pentru condiții tropicale este indicată de gradul 2 conform IEC 60068-1.
Schneider Electric Acti 9 Vigi NG125 - 19014 - curent - declanșare de protecție, clasa A, 3P, 63A, 300mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea prescurtată a produsului: Vigi NG125
Poli: 3P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la defect la împământare: 300 mA
Timp de întârziere protecție defect la împământare: Instantanee
Clasa de protecție la defect la împământare: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire sau intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V CA 50/60 Hz Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: Cu șuruburi
Unități cu pas de 9 mm: 9
Înălțime: 118 mm
Lățime: 162 mm
Adâncime: 81 mm
Durabilitate electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conectori: Blocuri terminale de tip tunel 1…35 mm² flexibile, blocuri terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N·m
Caracteristici de mediu
Protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55°C Altitudine de funcționare: 2000 m
