Gama de produse Schneider Electric Acti9 Vigi NG125 oferă soluții de întrerupătoare de circuit de înaltă calitate și performanță pentru sisteme electrice. Întrerupătorul de circuit suplimentar Acti9 Vigi NG125 (număr articol 19015) este disponibil într-o versiune cu patru poli (4P), cu un curent nominal de 63 A și o sensibilitate de 30 mA, fiind astfel alegerea ideală atât pentru aplicații rezidențiale, cât și industriale. Dispozitivul utilizează tehnologia de detectare de tip A, care este deosebit de potrivită pentru rețelele în care pot apărea curenți de defect de curent continuu alternativ și pulsatoriu. Cu timpul său de declanșare instantaneu, dispozitivul asigură un timp de răspuns rapid, maximizând siguranța electrică. Vigi NG125 are o gamă largă de tensiuni de funcționare (230-415 V c.a., 50/60 Hz) și utilizează o tehnologie de declanșare a curentului de defect independentă de tensiune, care asigură o funcționare fiabilă chiar și în cazul fluctuațiilor de tensiune a rețelei. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este conform cu standardul strict IEC/EN 60947-2:B anexă. Caracteristicile sale tehnice includ o tensiune nominală de izolare de 690 V c.a. și o tensiune nominală de impuls de 8 kV, care sporesc și mai mult fiabilitatea dispozitivului. Protecția IP40 și conformitatea cu gradul de poluare 3 asigură funcționarea fiabilă a dispozitivului într-o varietate de condiții de mediu. În ceea ce privește compatibilitatea electromagnetică, dispozitivul are o rezistență la impulsuri de 8/20 μs de până la 3000 A, ceea ce oferă o protecție remarcabilă împotriva schimbărilor bruște de sarcină în rețeaua electrică. Produsul poate fi montat pe o șină DIN simetrică de 35 mm și conectat la întrerupătorul miniatural cu o conexiune cu șurub. Dispozitivul, care are o înălțime de 118 mm, o lățime de 189 mm și o adâncime de 81 mm, are conectori de tip tunel care pot acomoda cabluri flexibile de la 1 la 35 mm² și cabluri rigide de la 1,5 la 50 mm². Durata de viață electrică este de 10.000 de cicluri, conform standardului IEC/EN 60947-2. Dispozitivul este proiectat pentru a funcționa la altitudini de până la 2.000 de metri deasupra nivelului mării și funcționează în mod fiabil la 55 °C cu o umiditate relativă de 95%. Toate aceste caracteristici se combină pentru a face disjunctorul Schneider Electric Acti9 Vigi NG125 (19015) o alegere excelentă pentru crearea de sisteme electrice sigure și fiabile atât în medii rezidențiale, cât și industriale.

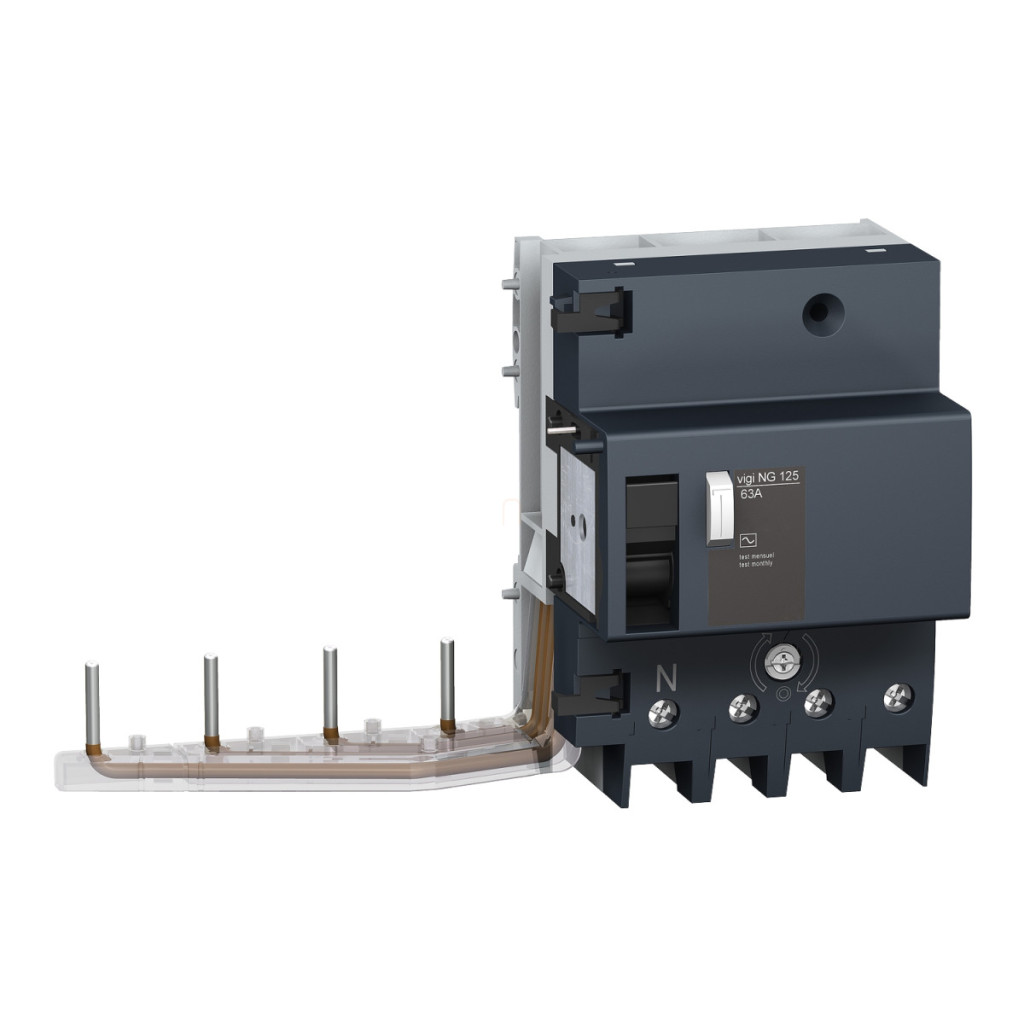

Schneider Electric Acti 9 Vigi NG125 - 19015 - alimentare - întrerupător de circuit, clasa A, 4P, 63A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 4P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Timp de întârziere protecție curent de defect: Instantaneu
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: terminal cu șurub
Pas de 9 mm: 9
Înălțime: 118 mm
Lățime: 189 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - terminale: Terminale de tip tunel 1…35 mm² flexibile, terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m
