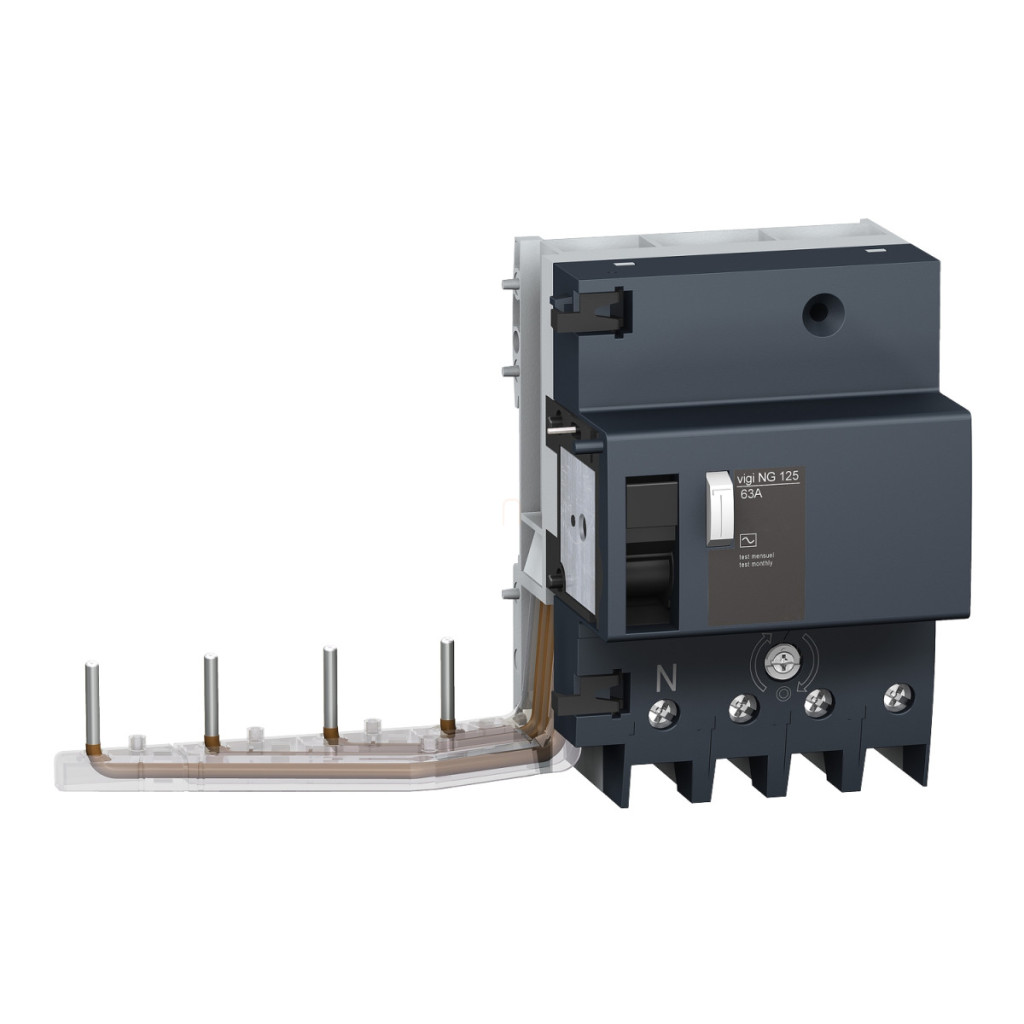

Acti9 Vigi NG125 este un întrerupător de circuit suplimentar de înaltă calitate, cu numărul de articol 19016, din gama de produse Schneider Electric, care a fost special conceput pentru protecția de nivel înalt a sistemelor electrice profesionale. Acest tip de întrerupător este potrivit în special pentru locații în care protecția sporită a persoanelor și a bunurilor este de o importanță capitală, asigurând în același timp o funcționare fiabilă atât în medii industriale, cât și comerciale. Printre principalele caracteristici ale Schneider Electric Acti9 Vigi NG125 se numără designul său cu 4 poli, care permite un curent nominal de 63 A. Dispozitivul aparține clasei de protecție A, ceea ce înseamnă că oferă protecție nu numai împotriva curenților alternativi sinusoidali, ci și împotriva curenților continui pulsați, făcându-l sigur pentru utilizare într-o gamă mai largă de aplicații. Sensibilitatea la curent de defect de 300 mA este destinată în primul rând protecției împotriva incendiilor și este o alegere ideală pentru clădiri mai mari, facilități comerciale sau aplicații industriale. Timpul de declanșare instantaneu asigură un răspuns rapid de protecție, care poate fi esențial în situații de urgență. Din punct de vedere tehnic, Vigi NG125 funcționează în intervalul de tensiune de 230-415 V c.a. la o frecvență de rețea de 50/60 Hz. Trebuie remarcat faptul că dispozitivul utilizează o tehnologie de detectare independentă de tensiune, care crește siguranța operațională în diverse condiții de încărcare. Standardizarea în conformitate cu IEC/EN 60947-2:B garantează că produsul respectă cerințele internaționale. Datele tehnice suplimentare pentru dispozitiv includ o tensiune nominală de izolare de 690 V și o rezistență la supratensiune de 8 kV, ceea ce indică designul robust al produsului și rezistența la perturbările rețelei. Schneider Electric Acti9 Vigi NG125 (19016) este ușor de instalat și conectat: poate fi montat pe o șină DIN standard de 35 mm și conectat la întrerupătorul de circuit cu șuruburi de fixare. Dimensiunile fizice ale dispozitivului sunt compacte: 118 mm înălțime, 189 mm lățime și 81 mm adâncime. Terminalele de conectare sunt de tip tunel, potrivite pentru cabluri flexibile cu o secțiune transversală de 1-35 mm² și cabluri rigide cu o secțiune transversală de 1,5-50 mm², cu o lungime de dezizolare de 20 mm și un cuplu de strângere de 3,5 Nm. Produsul are protecție IP40 conform IEC/EN 60947-2 și prezintă o compatibilitate electromagnetică remarcabilă, cu rezistență la impulsuri de 8/20 µs de până la 3000 A. Domeniul său de funcționare este garantat până la 55 °C la o umiditate relativă de 95% și până la 2000 m deasupra nivelului mării. Schneider Electric Acti9 Vigi NG125 - 19016 este o alegere profesională, cu o durată de viață electrică de 10.000 de cicluri, oferind protecție fiabilă pe termen lung pentru sistemele electrice.
Schneider Electric Acti 9 Vigi NG125 - 19016 - curent - declanșare de protecție, clasa A, 4P, 63A, 300mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Caracteristici tehnice
Poli: 4P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Date suplimentare
Poziția dispozitivului în sistem: Ieșire, Intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Date de montare și conectare
Suprafață de montare: șină DIN simetrică de 35 mm
Conectare electrică la întrerupătorul de circuit: Cu șuruburi
Unități de 9 mm: 9
Înălțime: 118 mm
Lățime: 189 mm
Adâncime: 81 mm
Conexiuni - terminale: Terminale de tip tunel 1...35 mm² flexibile, terminale de tip tunel 1,5...50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m Date de performanță Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
