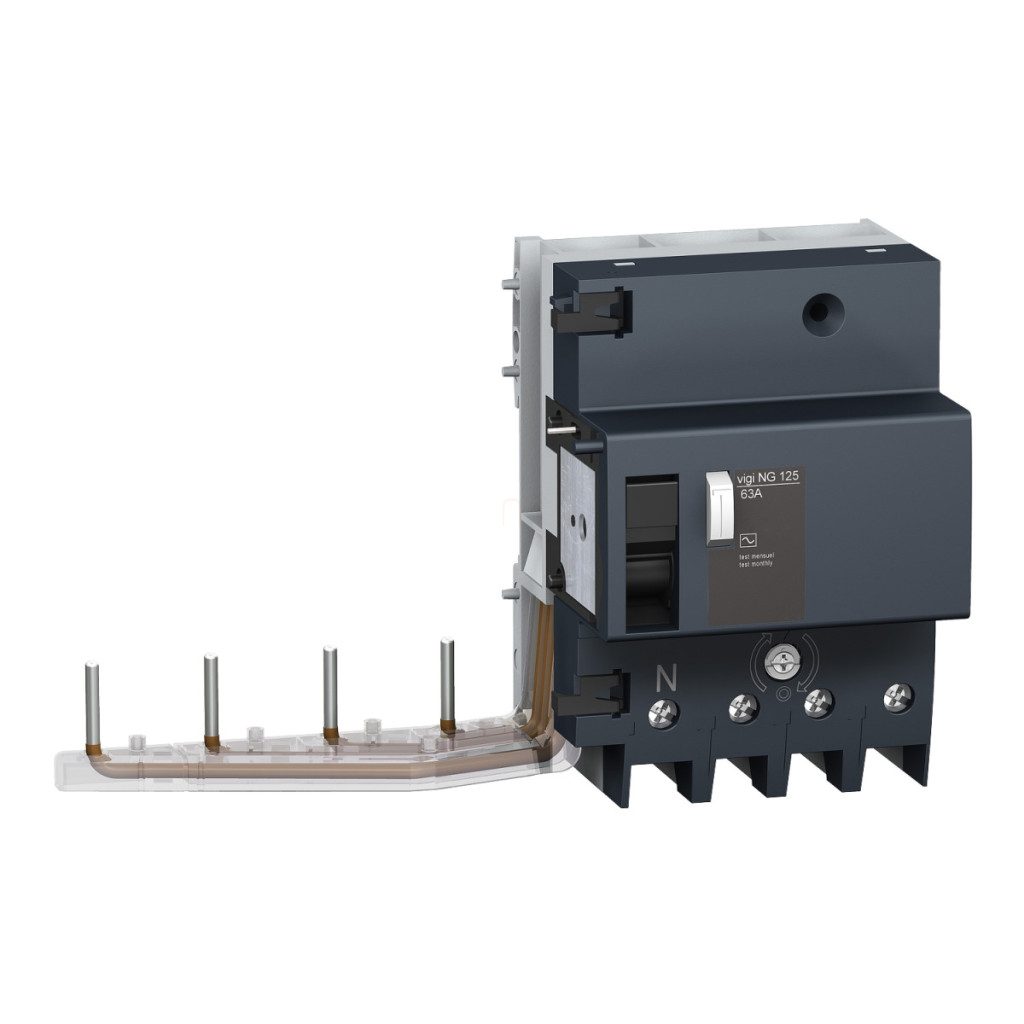

Întrerupătorul Acti9 Vigi NG125 face parte din gama de echipamente electrice profesionale Schneider Electric, special concepută pentru crearea de rețele electrice sigure. Dispozitivul cu 4 poli și curent nominal de 63 A (număr articol 19017) aparține categoriei de protecție la atingere A, ceea ce înseamnă că oferă o protecție eficientă atât împotriva curentului alternativ, cât și a curentului continuu pulsatoriu. Acest model Vigi NG125 are o protecție împotriva defectelor la împământare cu sensibilitate de 30 mA, care asigură declanșarea imediată, fără întârziere, în cazul unui defect. Produsul poate fi utilizat într-un interval de tensiune de funcționare de 230-415 V c.a. și respectă standardele stricte IEC/EN 60947-2: Anexa B. Dispozitivul funcționează cu tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că protecția funcționează în mod fiabil chiar și atunci când tensiunea de rețea fluctuează. Tensiunea de izolație de 690 V și rezistența la tensiune de impuls de 8 kV garantează o siguranță suplimentară chiar și în condiții extreme. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm și este conectat la întrerupătorul miniatural cu șuruburi de fixare. Dimensiunile sale fizice sunt compacte: 118 mm înălțime, 189 mm lățime și 81 mm adâncime, ocupând 9 module în dulapul de distribuție. Conexiunea electrică se realizează cu blocuri terminale de tip tunel, care sunt potrivite pentru cabluri flexibile de 1-35 mm² sau rigide de 1,5-50 mm². În timpul cablării, cablurile trebuie dezizolate pe o lungime de 20 mm, iar blocurile terminale trebuie strânse la un cuplu de 3,5 Nm pentru a asigura un contact adecvat. Vigi NG125 se mândrește cu o durabilitate electrică excelentă, garantând 10.000 de cicluri de comutare în conformitate cu standardul IEC/EN 60947-2. Datorită clasei de protecție IP40, este protejat împotriva pătrunderii obiectelor solide mai mari de 1 mm, dar nu este impermeabil. Dispozitivul este proiectat pentru gradul de poluare 3 și poate rezista la curenți de până la 3000 A în cazul impulsurilor de 8/20 μs. Poate fi utilizat în condiții tropicale (clasa de tropicalizare 2 conform IEC 60068-1) și este operațional la 55 °C cu o umiditate relativă de până la 95%. Altitudinea maximă de funcționare este de 2000 de metri.
Schneider Electric Acti 9 Vigi NG125 - 19017 - alimentare - întrerupător de circuit, clasa A, 4P, 63A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumire scurtă a produsului: Vigi NG125
Poli: 4P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Timp de întârziere a protecției la curent de defect: Instantaneu
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Date suplimentare
Poziție în sistem: Ieșire
Intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Montare: Șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: Cu șuruburi
Număr de diviziuni de 9 mm: 9
Înălțime: 118 mm
Lățime: 189 mm
Adâncime: 81 mm
Durabilitate electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conectori: Blocuri terminale de tip tunel 1…35 mm² flexibile
Blocuri terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
