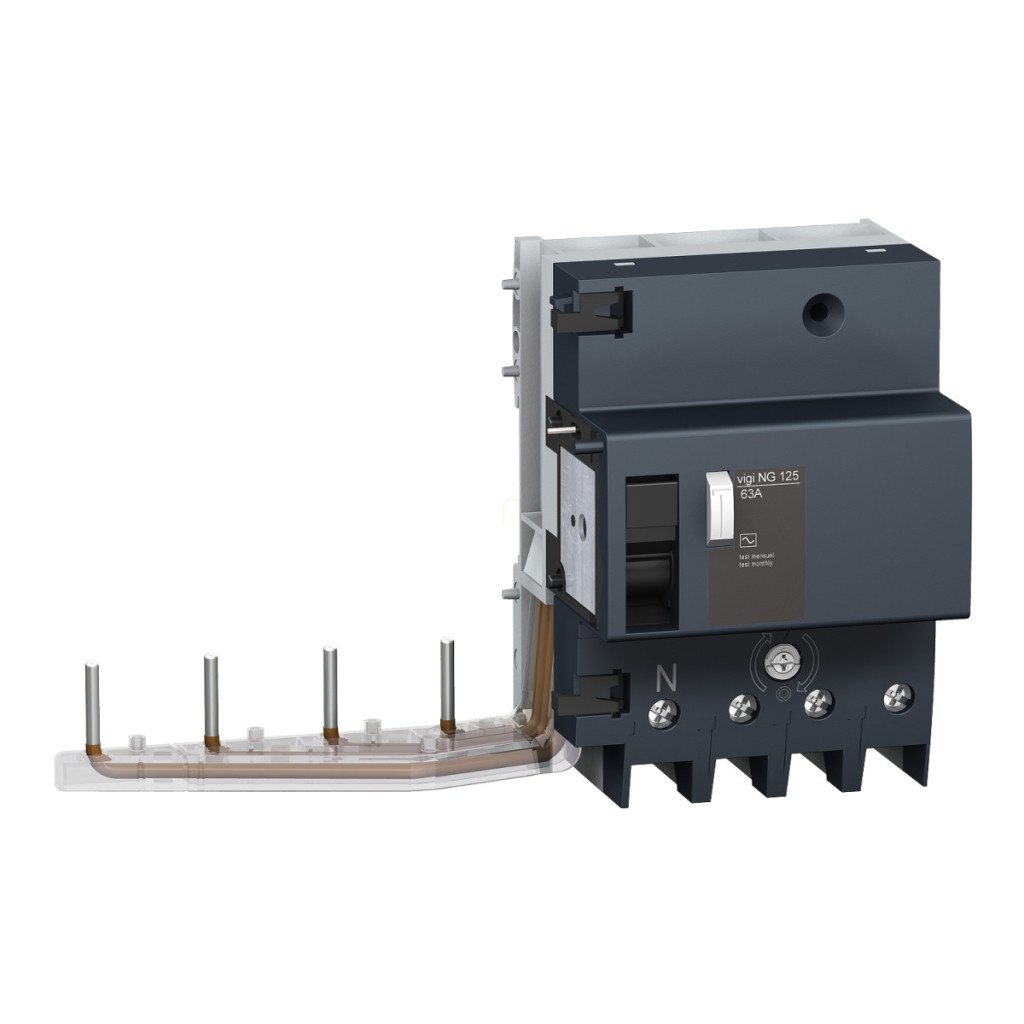

Întrerupătorul Schneider Electric Acti9 Vigi NG125 este un dispozitiv suplimentar de protecție a alimentării extrem de fiabil și eficient, care asigură protecția personală a rețelei electrice. Produsul cu numărul 19018 este o soluție recomandată în mod special pentru profesioniștii din domeniul electric, fiind o completare modernă a sistemelor de protecție. Întrerupătorul de circuit cu 4 poli (4P) este proiectat pentru un curent nominal de 63 A și are o sensibilitate de 300 mA. Acesta aparține clasei de protecție „A”, ceea ce înseamnă că poate detecta nu numai curenții de scurtcircuit cauzați de curentul alternativ sinusoidal, ci și cei cauzați de curentul continuu pulsatoriu. Funcționând în intervalul 230-415 V c.a., dispozitivul este perfect adaptat rețelelor europene standard și se declanșează imediat când detectează un curent de scurgere. Funcționarea instantanee a dispozitivului de curent rezidual protejează persoanele și echipamentele cu timpul său de răspuns extrem de rapid. Dispozitivul suplimentar de curent rezidual Acti9 Vigi NG125 poate fi montat pe o șină DIN simetrică de 35 mm și conectat la întrerupătorul de circuit cu șuruburi de fixare. Dispozitivul dispune de o tehnologie de funcționare independentă de tensiune, care asigură o protecție fiabilă chiar și în cazul fluctuațiilor tensiunii de alimentare. Cele 9 unități, fiecare cu lățimea de 9 mm, sunt ușor de instalat și pot fi conectate la blocul terminal cu cabluri flexibile de 1-35 mm² sau cabluri rigide de 1,5-50 mm². Lungimea de dezizolare a firului este de 20 mm, iar cuplul de strângere a terminalului este de 3,5 Nm. Produsul este conform cu IEC/EN 60947-2: Anexa B și are protecție IP40, ceea ce îl face rezistent la obiecte solide mai mari de 1 mm. Are un grad de poluare de 3 conform IEC/EN 60947-2 și are o compatibilitate electromagnetică remarcabilă: rezistență la impulsuri de 8/20 μs până la 3000 A. Are o altitudine maximă de funcționare de 2000 de metri și funcționează fiabil la 55 °C, chiar și la o umiditate relativă de 95%. Produsul are o durabilitate electrică remarcabilă, asigurând cel puțin 10.000 de cicluri de comutare conform IEC/EN 60947-2.
Schneider Electric Acti 9 Vigi NG125 - 19018 - curent - declanșare de protecție, clasa A, 4P, 63A, 300mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător de circuit suplimentar
Denumirea scurtă a produsului: Vigi NG125
Număr de poli: 4P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V CA 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform IEC/EN 60947-2)
Tensiune nominală de rezistență la impulsuri: 8 kV (conform IEC/EN 60947-2)
Metodă de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: Cu șuruburi
Unități de 9 mm: 9
Înălțime: 118 mm
Lățime: 189 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri (conform IEC/EN 60947-2)
Conexiuni - blocuri terminale: Bloc terminal de tip tunel pentru cablu flexibil de 1...35 mm², Bloc terminal de tip tunel pentru 1,5...50 mm² pentru fire rigide
Lungime de dezizolare a firelor: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 (conform IEC/EN 60947-2)
Grad de contaminare: 3 (conform IEC/EN 60947-2)
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A (conform IEC/EN 60947-2)
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
