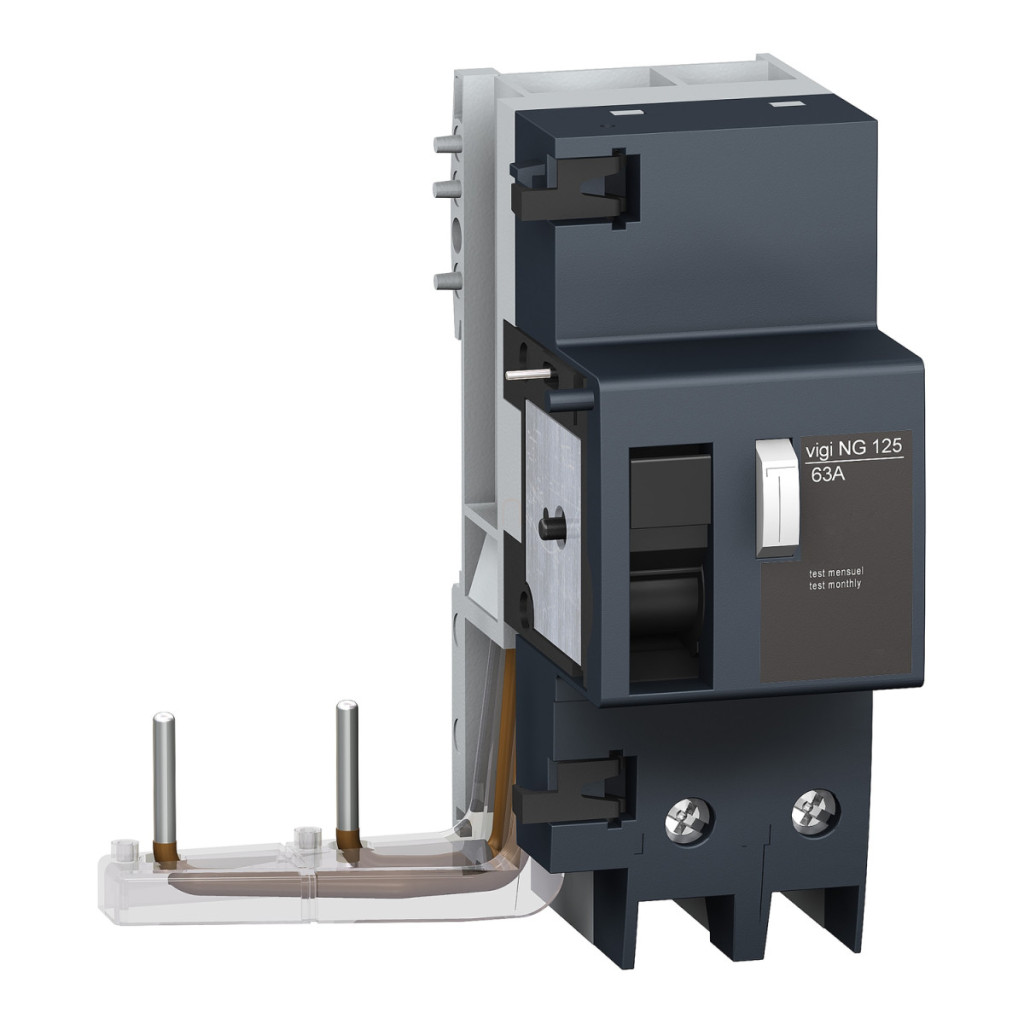

Acti9 Vigi NG125 este un întrerupător de circuit de înaltă calitate, de tip add-on, din gama de produse Acti9 de la Schneider Electric, conceput special pentru protecția de nivel înalt a sistemelor electrice. Modelul 19030 este una dintre cele mai avansate soluții Schneider Electric, combinând fiabilitatea și caracteristicile avansate de protecție pentru a maximiza siguranța persoanelor și a bunurilor în rețelele electrice. Acest disjunctor selectiv cu 2 poli, curent nominal de 63 A, sensibilitate de 300 mA, tip A, este alegerea perfectă pentru aplicații în care protecția fiabilă împotriva curentului de defect este esențială. Dispozitivul funcționează într-un interval de tensiune de funcționare de 230-415 V c.a. și suportă o frecvență de rețea de 50/60 Hz, ceea ce îl face extrem de versatil pentru utilizarea într-o varietate de sisteme electrice. Timpul de declanșare selectivă asigură întreruperea numai a circuitului defect, minimizând opririle nedorite și menținând funcționarea continuă a circuitelor neafectate. Modelul Schneider Electric Acti9 Vigi NG125 19030 este conform cu standardul strict IEC/EN 60947-2:B, care garantează cel mai înalt nivel de siguranță și fiabilitate. Dispozitivul dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că protecția este menținută chiar și atunci când tensiunea rețelei fluctuează sau este parțial pierdută. Acest lucru este deosebit de important în aplicații critice, unde protecția continuă este esențială. Parametrii tehnici ai dispozitivului sunt impresionanți: tensiune de izolare de 690 V c.a., rezistență nominală la impulsuri de 8 kV, grad de protecție IP40 și o durată de viață electrică remarcabilă de 10.000 de cicluri. Vigi NG125 poate fi montat pe o șină DIN simetrică de 35 mm, permițând instalarea ușoară în dulapuri de comutație standard. Designul conectorului acceptă o gamă largă de cabluri flexibile și rigide: poate fi utilizat cu cabluri flexibile de la 1-35 mm² și cabluri rigide de la 1,5-50 mm² cu conectori de tip tunel. Conexiunea electrică la întrerupătorul de circuit se realizează cu șuruburi, cu un cuplu de strângere de 3,5 Nm, asigurând o conexiune stabilă și fiabilă. Lungimea de dezizolare a firului este de 20 mm, ceea ce facilitează instalarea corectă. Modelul Schneider Electric Acti9 Vigi NG125 19030 funcționează excelent chiar și în condiții de mediu extreme. Dispozitivul este operațional la niveluri de umiditate relativă de până la 95% și temperaturi de până la 55°C, are un nivel de tropicalizare de 2 conform IEC 60068-1 și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Excelent din punct de vedere al compatibilității electromagnetice: imunitatea sa la impulsuri de 8/20 µs este de 5000 A conform IEC/EN 60947-2, astfel încât funcționează fiabil chiar și în medii electromagnetice puternic perturbate. Dispozitivul, care ocupă un spațiu de 5 x 9 mm, are dimensiuni compacte: 118 mm înălțime, 99 mm lățime și 81 mm adâncime, permițând utilizarea optimă a spațiului în dulapurile de comutație.
Schneider Electric Acti 9 Vigi NG125 - 19030 - electricitate - declanșator de protecție, clasa A, 2P, 63A, 300mA - date tehnice S
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 2P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la defect la împământare: 300 mA
Timp de întârziere protecție defect la împământare: Selectiv
Clasa de protecție la defect la împământare: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire
Alimentare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz în conformitate cu IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV în conformitate cu IEC/EN 60947-2
Suport de montare: Șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: Cu șuruburi
Pas de 9 mm: 5
Înălțime: 118 mm
Lățime: 99 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri în conformitate cu IEC/EN 60947-2
Conectori - terminale: Terminale de tip tubular 1…35 mm² flexibile
Terminale de tip tubular 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Date de mediu
Grad de protecție IP: IP40 în conformitate cu IEC/EN 60947-2
Grad de poluare: 3 în conformitate cu IEC/EN 60947-2
Compatibilitate electromagnetică: Rezistență la impulsuri 8/20 µs, 5000 A în conformitate cu IEC/EN 60947-2
Tropicalizare: 2 în conformitate cu IEC 60068-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
