Întrerupătorul din seria Acti9 Vigi NG125 este cea mai recentă soluție de protecție electrică de la Schneider Electric, oferind siguranță și fiabilitate excelente atât în aplicații rezidențiale, cât și industriale. Modelul 19031 este un întrerupător de circuit cu două poli (2P) de 63 A, care oferă protecție de tip A cu sensibilitate selectivă de 1000 mA. Acest întrerupător de circuit este un modul suplimentar separat care poate fi conectat direct la întrerupătorul de circuit miniatural cu șuruburi de fixare. Dispozitivul se potrivește perfect în familia de produse Acti9, în conformitate cu standardele sale de proiectare și tehnice. Dispozitivul de curent rezidual Vigi NG125 funcționează cu tehnologie de declanșare independentă de tensiune, ceea ce înseamnă că funcția de protecție funcționează în mod fiabil chiar și în cazul în care tensiunea de alimentare fluctuează sau se întrerupe. Intervalul de tensiune de funcționare de 230-415 VAC și compatibilitatea cu frecvența rețelei de 50/60 Hz asigură o aplicabilitate largă în diverse sisteme electrice. Parametrii tehnici ai modelului Schneider Electric Acti9 Vigi NG125 19031 includ o tensiune nominală de izolare de 690 V și o rezistență la tensiune de impuls de 8 kV, care sunt conforme cu standardul IEC/EN 60947-2. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm, ceea ce facilitează integrarea în dulapurile de distribuție existente. Dimensiunile sale sunt compacte: 118 mm înălțime, 99 mm lățime și 81 mm adâncime, ceea ce corespunde doar 5 piese cu spațiere de 9 mm pe șina DIN. Produsul are un grad de protecție IP40, care oferă o protecție adecvată împotriva prafului și a altor contaminanți. Terminalele sunt potrivite pentru cabluri flexibile de la 1 la 35 mm² și cabluri rigide de la 1,5 la 50 mm², cu o lungime de dezizolare de 20 mm și un cuplu de strângere de 3,5 Nm. Deconectarea selectivă (tip S cu întârziere) este deosebit de utilă în rețelele electrice complexe, cu mai multe niveluri, în care funcționarea dispozitivelor de protecție trebuie coordonată în timp. Protecția de tip A înseamnă că dispozitivul poate detecta nu numai curenți de defect sinusoidali alternativi, ci și curenți de defect direcți pulsați, oferind astfel o protecție și mai sigură pentru echipamentele electronice moderne. Durata de viață electrică a produsului este de 10.000 de cicluri, în conformitate cu standardul IEC/EN 60947-2. Caracteristicile sale de mediu includ gradul de poluare 3, rezistența la impulsuri de 8/20 μs până la 5000 A și gradul de proiectare tropicală 2 conform IEC 60068-1, ceea ce înseamnă expunere la umiditate relativă de 95% la 55 °C. Dispozitivul poate fi utilizat fără probleme la altitudini de până la 2000 de metri deasupra nivelului mării.

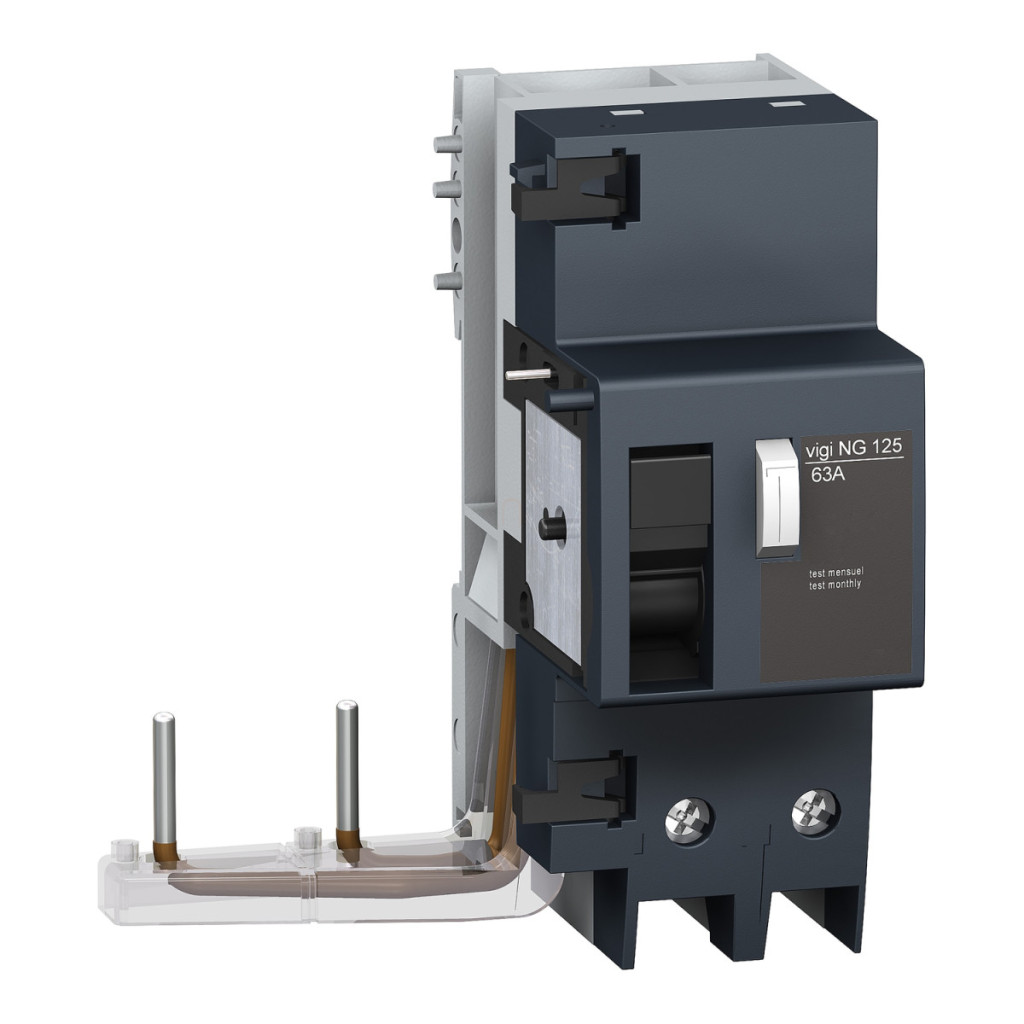

Schneider Electric Acti 9 Vigi NG125 - 19031 - electricitate - declanșator de protecție, clasa A, 2P, 63A, 1000mA - date tehnice S
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 2P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 1000 mA
Timp de întârziere protecție curent de defect: Selectiv
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Caracteristici suplimentare
Amplasarea dispozitivului în sistem: Ieșire, intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: cu șuruburi
Pas de 9 mm: 5
Înălțime: 118 mm
Lățime: 99 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conectori - terminale: Terminale de tip tunel 1…35 mm² flexibile, terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m
