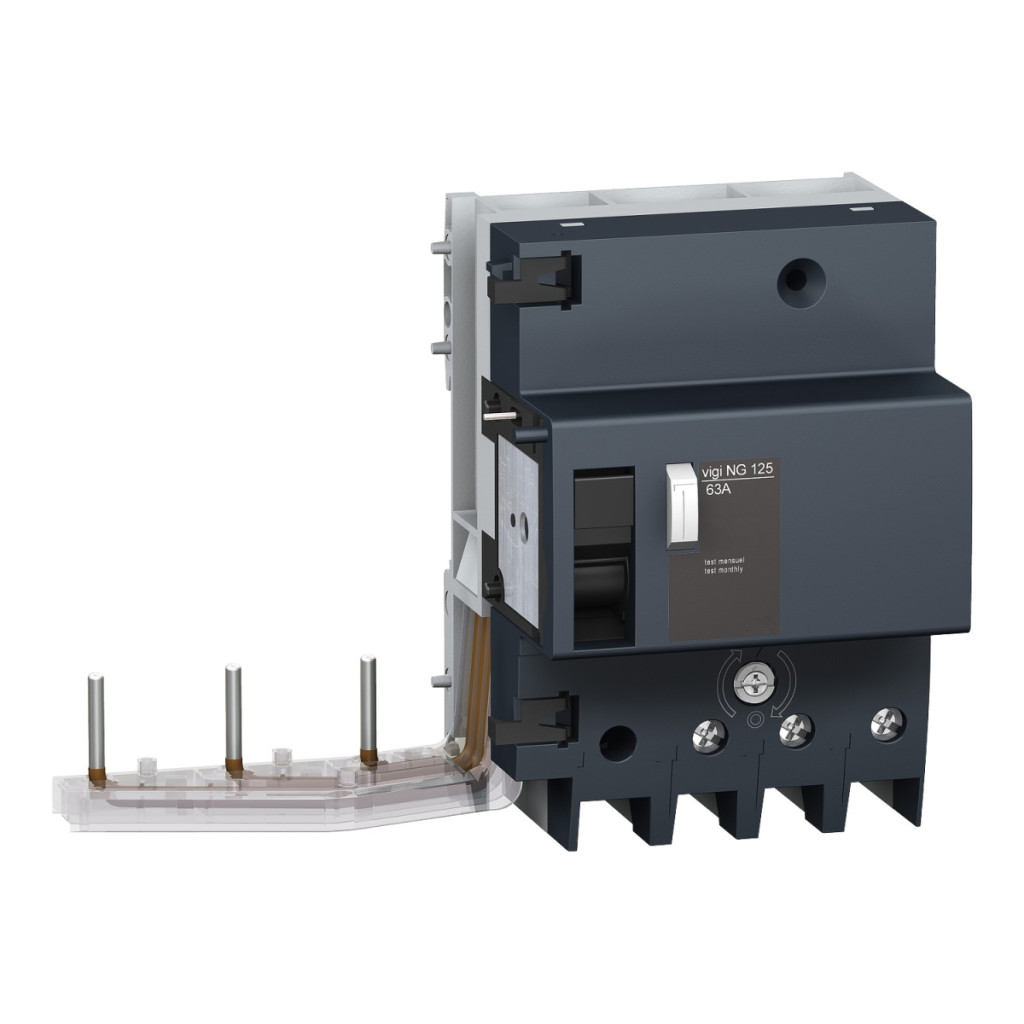

Întrerupătorul Schneider Electric Acti9 Vigi NG125 (19032) este un dispozitiv de siguranță electrică de calitate profesională, conceput special pentru protecția rețelelor electrice în instalații industriale și comerciale. Acest disjunctor cu 3 poli, tip A, selectiv, cu sensibilitate de 300 mA, oferă o protecție excepțională împotriva curenților de defect la pământ și a riscului de electrocutare, asigurând în același timp funcționarea fără probleme a sistemului electric. Dispozitivul de curent rezidual Acti9 Vigi NG125 are un curent nominal de 63 A și poate fi utilizat într-un interval de tensiune de funcționare de 230-415 VAC. O caracteristică cheie a dispozitivului este tehnologia sa de declanșare independentă de tensiune, care asigură o funcționare fiabilă chiar și în condiții de rețea variabile. Clasa de protecție de tip A înseamnă că dispozitivul detectează atât curenții de defect la pământ de curent alternativ, cât și cei de curent continuu pulsatoriu, oferind o protecție mai amplă în instalațiile echipate cu aparatură electronică modernă. Sensibilitatea de 300 mA și întârzierea selectivă fac ca acest dispozitiv să fie ideal pentru protejarea alimentatoarelor de grup și a circuitelor de ieșire. Întrerupătorul Schneider Electric Acti9 Vigi NG125 19032 are o serie de caracteristici tehnice remarcabile. Este proiectat în conformitate cu cerințele IEC/EN 60947-2:B Anexă, garantând calitate și fiabilitate. Dispozitivul are o tensiune de izolație de 690 V și o rezistență la tensiune de impuls de 8 kV, oferind o protecție remarcabilă împotriva supratensiunilor. Durata sa de viață electrică este de 10.000 de cicluri, permițând o funcționare fiabilă pe termen lung. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm și conectat la întrerupătorul de circuit cu șuruburi. Dimensiunea pasului de 9 mm este 9, înălțimea este 118 mm, lățimea este 162 mm, iar adâncimea este 81 mm. Conectorii sunt de tip tunel, acceptând cabluri flexibile de 1-35 mm² și cabluri rigide de 1,5-50 mm², cu o lungime de dezizolare a cablului de 20 mm și un cuplu de strângere de 3,5 Nm. Caracteristicile de mediu ale întrerupătorului Schneider Electric Acti9 Vigi NG125 sunt, de asemenea, demne de remarcat. Are protecție IP40 în conformitate cu standardul IEC/EN 60947-2, cu un grad de poluare de 3. În ceea ce privește compatibilitatea electromagnetică, rezistența sa la impulsuri de 8/20 μs este de 5000 A. Dispozitivul are un grad de tropicalizare de 2 conform IEC 60068-1, poate rezista la o umiditate relativă de 95% la 55 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Aceste caracteristici sunt deosebit de importante în locații în care pot apărea condiții extreme sau interferențe electromagnetice.
Schneider Electric Acti 9 Vigi NG125 - 19032 - curent - declanșare de protecție, clasa A, 3P, 63A, 300mA - date tehnice S
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 3P
Curent nominal: 63 A
Tip de rețea: CA
Sensibilitate la defect la împământare: 300 mA
Timp de întârziere a protecției la defect la împământare: Selectivă
Clasa de protecție la defect la împământare: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Caracteristici suplimentare
Poziția dispozitivului în sistem: Circuit de ieșire, Alimentare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la mcb: cu șuruburi
Pasi de 9 mm: 9
Înălțime: 118 mm
Lățime: 162 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conectori - terminale: Terminale de tip tunel 1…35 mm² flexibile, terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Condiții de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de contaminare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
