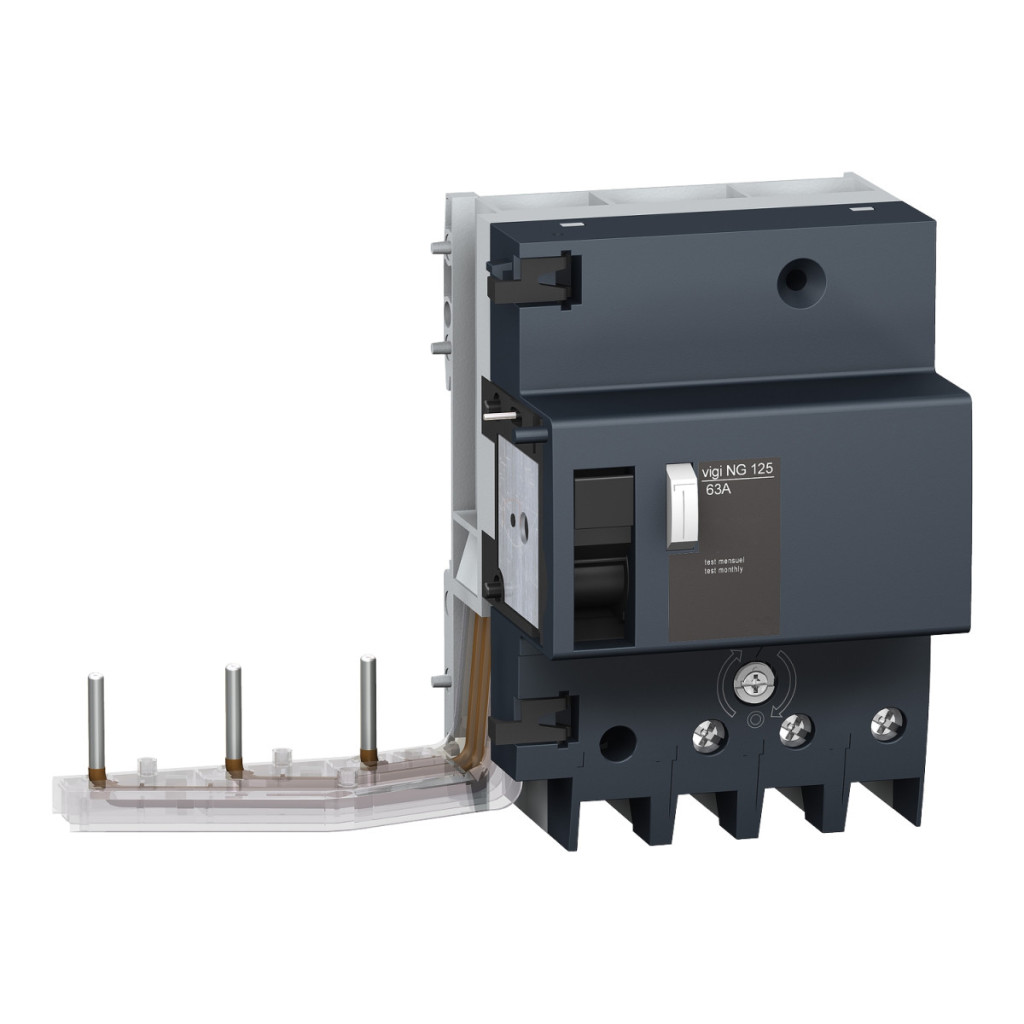

Acti9 Vigi NG125 este un dispozitiv profesional suplimentar de curent rezidual (RCD) care aparține familiei de produse Acti9 de la Schneider Electric. Acest model, cu numărul de articol 19033, a fost dezvoltat special pentru instalarea în sisteme electrice industriale și comerciale unde este necesară o protecție fiabilă și selectivă împotriva defectelor la împământare. Dispozitivul are un design cu trei poli (3P), cu un curent nominal de 63 A și o sensibilitate de 1000 mA (1 A), ceea ce îl face deosebit de potrivit pentru utilizarea în locuri unde este necesară o protecție selectivă și un curent mai mare. Este de tip „A”, ceea ce înseamnă că oferă protecție atât împotriva curentului alternativ, cât și a curentului continuu pulsatoriu de defect la pământ. Funcționarea selectivă asigură că numai circuitele apropiate de defect sunt oprite, minimizând întreruperile de curent în zonele neafectate. Vigi NG125 funcționează cu o tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce îi sporește fiabilitatea în diferite condiții de rețea. Intervalul său de tensiune de funcționare este de 230-415 V c.a., 50/60 Hz, în timp ce tensiunea nominală de izolare atinge 690 V c.a., în conformitate cu standardul IEC/EN 60947-2. Dispozitivul are o tensiune nominală de impuls impresionantă de 8 kV, care oferă o protecție excelentă împotriva supratensiunilor. Schneider Electric Acti9 Vigi NG125 19033 este extrem de ușor de instalat: poate fi fixat pe o șină DIN simetrică de 35 mm și conectat la întrerupătorul de circuit cu șuruburi. Dispozitivul are un pas de 9 mm, o lățime totală de 162 mm, o înălțime de 118 mm și o adâncime de 81 mm. Conexiunile sale sunt blocuri terminale de tip tunel, potrivite pentru cabluri flexibile de 1-35 mm² sau rigide de 1,5-50 mm², cu o lungime de dezizolare a cablului de 20 mm și un cuplu de strângere de 3,5 Nm. Produsul este conform cu standardul strict IEC/EN 60947-2, anexa B, și are o durată de viață electrică impresionantă de 10.000 de cicluri. Gradul de protecție IP40 asigură o protecție adecvată în mediul de instalare, în timp ce dispozitivul poate rezista la impulsuri de 8/20 μs, 5000A, oferind o compatibilitate electromagnetică remarcabilă. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri și funcționează în mod fiabil la 55 °C cu o umiditate relativă de 95% și are un grad de tropicalizare de 2 conform IEC 60068-1, ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme.
Date tehnice Acti9 Vigi NG125
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Poli: 3P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 1000 mA
Întârziere protecție curent de defect: Selectivă
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, Intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: cu șuruburi
Pas de 9 mm:9 Înălțime: 118 mm Lățime: 162 mm Adâncime: 81 mm Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - blocuri terminale: Blocuri terminale de tip tunel 1…35 mm² flexibile, blocuri terminale de tip tunel 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Mediu
Clasă de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 2000 m
