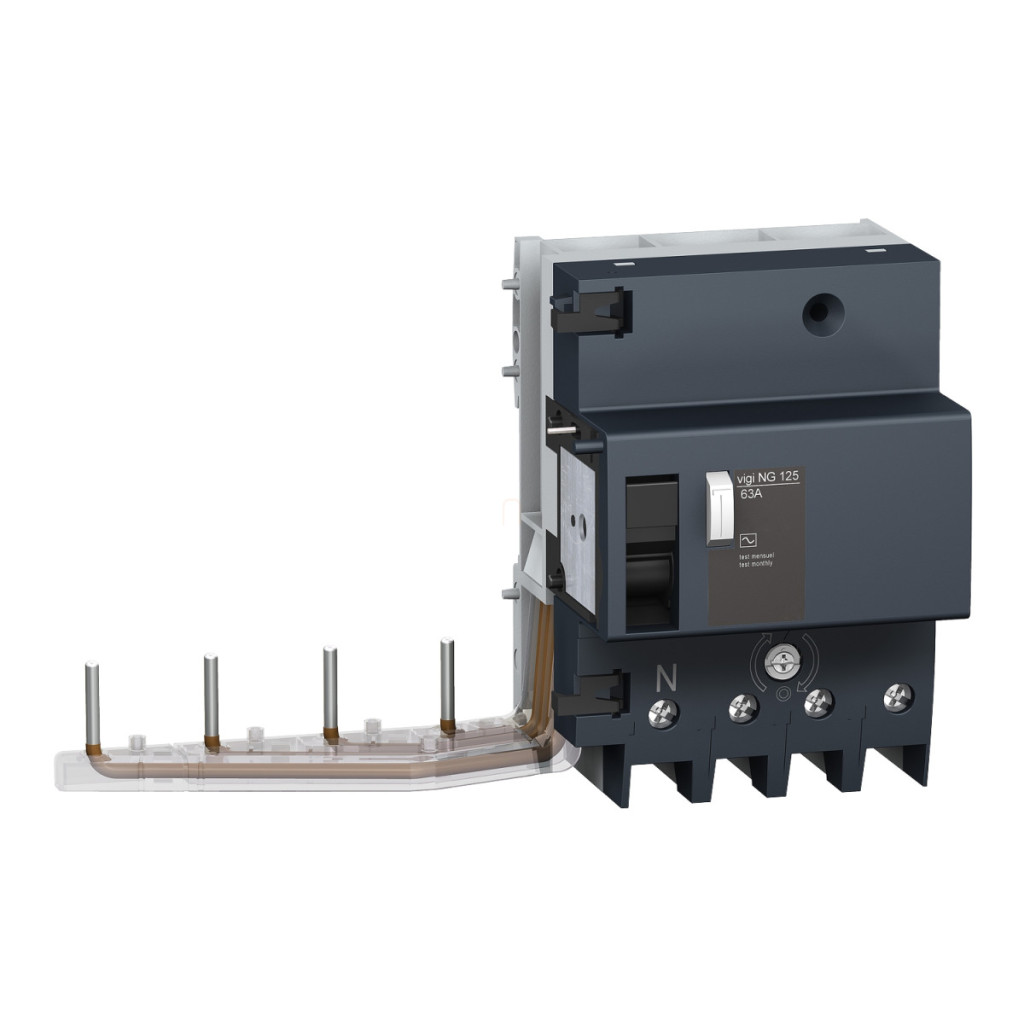

Întrerupătorul Schneider Electric Acti9 Vigi NG125 (număr articol: 19034) este un accesoriu profesional de înaltă calitate pentru întrerupătoare, conceput special pentru a spori siguranța sistemelor electrice de mare putere. Acest dispozitiv de protecție selectivă împotriva curenților de defect de tip A, cu patru poli (4P) și curent nominal de 63 A, protejează în mod eficient atât persoanele, cât și echipamentele împotriva curenților de defect potențial periculoși. Produsul este recomandat în principal pentru medii industriale, instalații comerciale și aplicații rezidențiale de mare putere, unde funcționarea selectivă este importantă pe lângă protecția sofisticată. Sensibilitatea la curent de defect de 300 mA și întârzierea selectivă a declanșării asigură că dispozitivul funcționează numai atunci când este cu adevărat necesar, minimizând opririle nedorite. Acest lucru este deosebit de util în sistemele de protecție pe mai multe niveluri, unde selectivitatea este esențială pentru menținerea funcționării neîntrerupte. Protecția de tip A oferă protecție atât împotriva curenților de defect de curent alternativ, cât și a curenților de defect de curent continuu pulsatoriu, asigurând o compatibilitate largă cu echipamentele electronice moderne. Schneider Electric Acti9 Vigi NG125 (19034) are parametri tehnici remarcabili. Intervalul de tensiune de funcționare de 230-415 V c.a. oferă o gamă largă de aplicații, iar compatibilitatea cu frecvența rețelei de 50/60 Hz garantează compatibilitatea cu majoritatea rețelelor electrice din întreaga lume. Funcționarea întrerupătorului de circuit este independentă de tensiune, ceea ce sporește fiabilitatea în diferite condiții de rețea. Dispozitivul are o tensiune de izolare de 690 V și o rezistență la supratensiune de 8 kV, oferind o protecție excelentă împotriva supratensiunii. Clasa de protecție IP40 oferă o protecție adecvată împotriva prafului și contactului, în timp ce clasa de poluare 3 permite utilizarea în medii industriale. În ceea ce privește compatibilitatea electromagnetică, dispozitivul are o rezistență de 5000 A împotriva impulsurilor de 8/20 μs, ceea ce oferă o protecție excelentă împotriva perturbațiilor de rețea. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este extrem de ușor de instalat și de utilizat. Dispozitivul poate fi montat pe o șină DIN standard de 35 mm și este conectat la întrerupător cu o conexiune cu șurub. Lățimea unității de 9 mm și lățimea modulului de 9 mm facilitează instalarea cu economie de spațiu. Dimensiunile dispozitivului - 118 mm înălțime, 189 mm lățime și 81 mm adâncime - asigură un design compact în dulapul de comutație. Blocurile terminale sunt potrivite pentru cabluri flexibile de la 1 la 35 mm² și cabluri rigide de la 1,5 la 50 mm², cu o lungime de dezizolare de 20 mm și un cuplu de strângere de 3,5 Nm. Produsul garantează 10.000 de cicluri de comutare în conformitate cu standardul IEC/EN 60947-2, asigurând o durată lungă de viață chiar și în cazul unei utilizări frecvente. Schneider Electric Acti9 Vigi NG125 (19034) respectă toate standardele internaționale relevante, inclusiv IEC/EN 60947-2: Anexa B, asigurând compatibilitatea globală și conformitatea cu cerințele de înaltă calitate.
Schneider Electric Acti 9 Vigi NG125 - 19034 - electricitate - declanșator de protecție, clasa A, 4P, 63A, 300mA - date tehnice S
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător de protecție suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 4P
Curent nominal [In]: 63 A
Tip de rețea: CA
Sensibilitate la curent de defect: 300 mA
Târziere de protecție la curent de defect: Selectivă
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire
Intrare de grup: Da
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV conform IEC/EN 60947-2
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: Cu șuruburi
Unități de 9 mm: 9
Înălțime: 118 mm
Lățime: 189 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - terminale: Terminale de tip tubular 1…35 mm² flexibile
Terminale de tip tubular 1,5…50 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55°C Altitudine de funcționare: 2000 m
