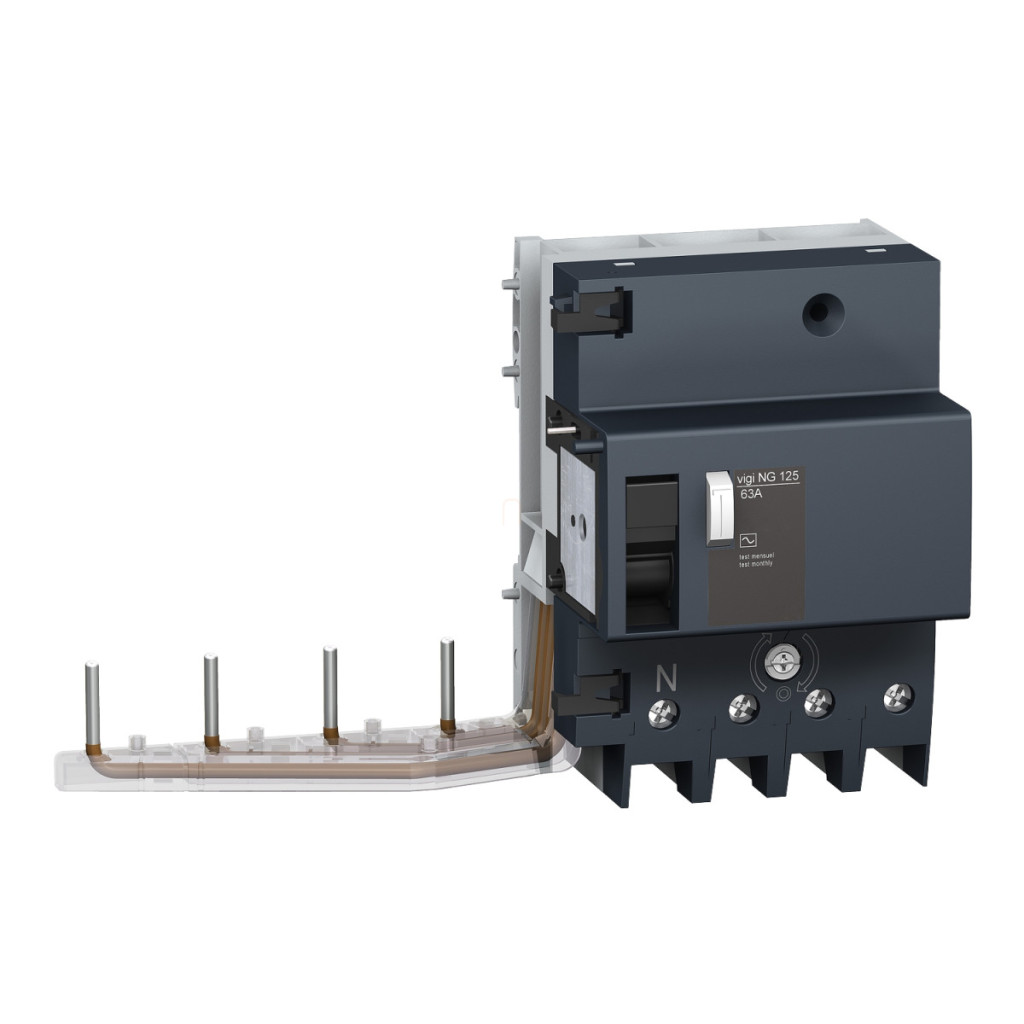

Acti9 Vigi NG125 este un dispozitiv profesional de curent rezidual din gama de produse fiabile Acti9 de la Schneider Electric. Modelul 19035 este conceput special pentru aplicații industriale și comerciale în care siguranța sporită și declanșarea selectivă sunt cerințe esențiale. Acest dispozitiv cu 4 poli (4P) are un curent nominal de 63 A și aparține clasei de protecție A, ceea ce înseamnă că poate detecta atât curenții de defect de curent alternativ, cât și curenții de defect de curent continuu pulsatoriu. Sensibilitatea sa la curent de defect de 1000 mA (1 A) și caracteristicile de declanșare selectivă îl fac ideal pentru utilizarea în tablourile principale de distribuție, unde este necesară o selectivitate adecvată în cazul unui defect. Dispozitivul poate funcționa într-un interval de tensiune de 230-415 V c.a. la o frecvență de rețea de 50/60 Hz. Vigi NG125 utilizează o tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că dispozitivul funcționează în mod fiabil chiar și atunci când tensiunea rețelei este instabilă sau fluctuează. Acest lucru este deosebit de important în infrastructurile critice sau în locațiile în care funcționarea fiabilă este o prioritate. Dispozitivul are un grad de protecție IP40 în conformitate cu IEC/EN 60947-2, ceea ce înseamnă că este protejat împotriva pătrunderii obiectelor solide mai mari de 1 mm. Gradul de poluare 3 indică faptul că dispozitivul poate rezista la contaminanți conductivi sau neconductivi uscați. Vigi NG125 este compatibil cu întrerupătoarele NG125 și poate fi montat pe o șină DIN simetrică de 35 mm. Conexiunea electrică se realizează cu șuruburi, iar dispozitivul are o lățime de 9 x 9 mm (189 mm în total). Dispozitivul are conectori de tip tunel pentru conectarea cablurilor, care sunt potriviți pentru cabluri flexibile de 1-35 mm² și cabluri rigide de 1,5-50 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere pentru conexiuni este de 3,5 Nm. Schneider Electric Acti9 Vigi NG125 19035 are o durabilitate electrică excelentă, rezistând la 10.000 de cicluri de comutare în conformitate cu standardul IEC/EN 60947-2. În ceea ce privește compatibilitatea electromagnetică, poate rezista la impulsuri de 5000 A de 8/20 μs. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și funcționează în mod fiabil la 55 °C cu o umiditate relativă de 95%. Produsul măsoară 118 mm înălțime, 189 mm lățime și 81 mm adâncime, fiind ușor de instalat în dulapuri de distribuție standard.
Schneider Electric Acti 9 Vigi NG125 - 19035 - electricitate - declanșator de protecție, clasa A, 4P, 63A, 1000mA - date tehnice S
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumire scurtă: Vigi NG125
Poli: 4P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 1000 mA
Timp de întârziere protecție curent de defect: Selectiv
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Amplasarea dispozitivului în sistem: Ramificație, alimentare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Metodă de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: cu șuruburi
Pasi de 9 mm:9 Înălțime: 118 mm Lățime: 189 mm Adâncime: 81 mm Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - terminale: Conectori de tip tunel 1…35 mm² flexibili, conectori de tip tunel 1,5…50 mm² rigizi
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
