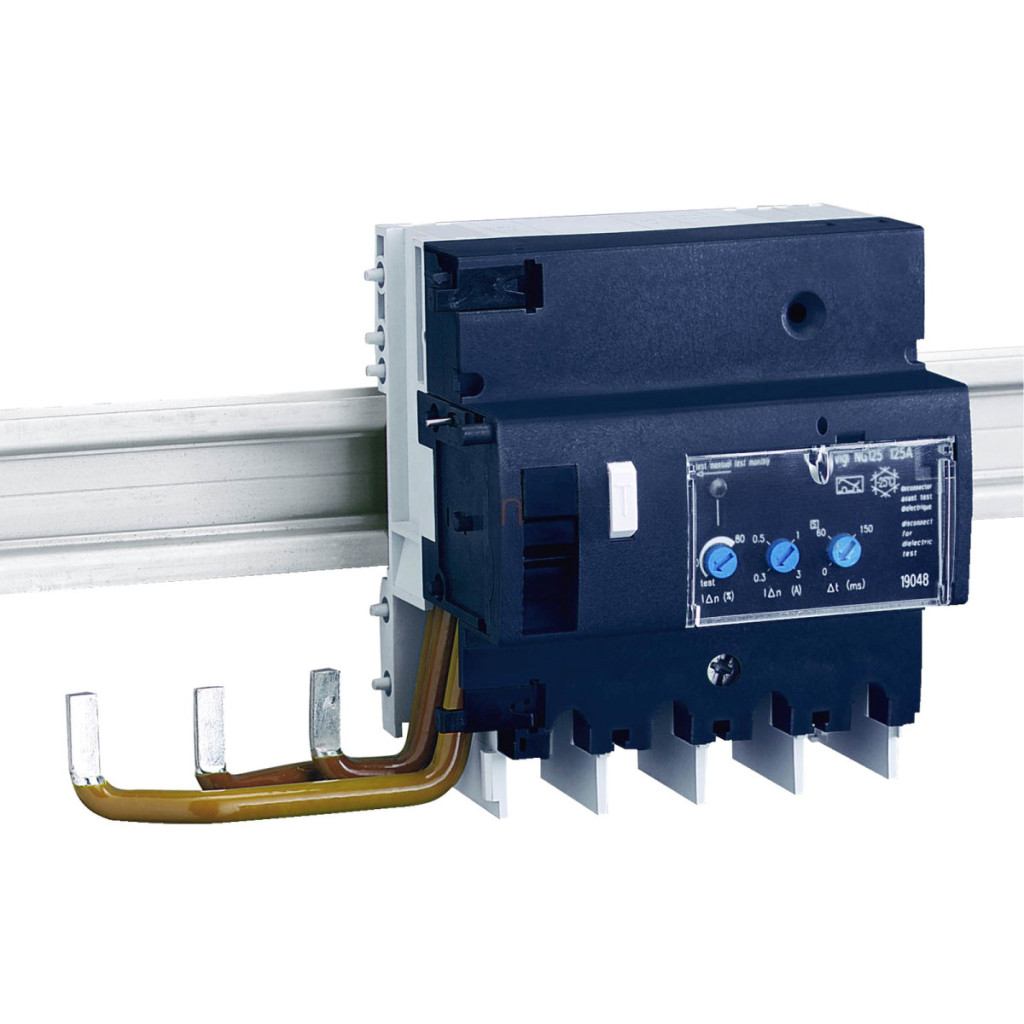

Întrerupătorul Acti9 Vigi NG125 (număr de produs: 19036) este soluția de protecție de ultimă generație a Schneider Electric, concepută special pentru a spori siguranța sistemelor electrice moderne. Acest dispozitiv cu 3 poli și un curent nominal de 63 A este alegerea ideală atât pentru aplicații industriale, cât și comerciale, unde un nivel ridicat de protecție la atingere și siguranță operațională sunt cerințe esențiale. Principalul avantaj al Vigi NG125 este opțiunile sale de configurare extrem de flexibile. Dispozitivul aparține clasei de protecție la atingere A, ceea ce înseamnă că oferă protecție nu numai împotriva defectelor de curent alternativ sinusoidal pur, ci și împotriva curenților de defect care conțin componente de curent continuu pulsatoriu. Acest lucru este deosebit de important în medii în care funcționează echipamente electronice, convertoare de frecvență sau redresoare. Sensibilitatea la curent de defect poate fi reglată într-un interval larg (300 mA, 500 mA, 1000 mA, 3000 mA), permițând optimizarea pentru diferite aplicații. Un avantaj suplimentar este întârzierea reglabilă a declanșării, care poate fi instantanee, selectivă sau întârziată, asigurând astfel selectivitatea adecvată a sistemului de protecție și evitând declanșarea inutilă. Schneider Electric Acti9 Vigi NG125 19036 este, de asemenea, remarcabil din punct de vedere tehnologic: dispune de o tehnologie de declanșare independentă de tensiune, care garantează o funcționare fiabilă chiar și în cazul unei tensiuni de rețea instabile. Dispozitivul funcționează într-un interval de tensiune de funcționare de 230-415 V c.a. la o frecvență de rețea de 50/60 Hz. Dispozitivul are o rezistență nominală la tensiune de impuls de 8 kV și o compatibilitate electromagnetică excelentă, rezistând la până la 5000 A pentru impulsuri de 8/20 µs, ceea ce este în conformitate cu standardul IEC/EN 60947-2. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului și umezelii, în timp ce dispozitivul, clasificat ca grad de poluare 3, funcționează fiabil în majoritatea mediilor industriale. Instalarea este extrem de simplă: Vigi NG125 poate fi montat pe o șină DIN standard de 35 mm și este conectat la întrerupătorul de circuit cu șuruburi. Dispozitivul cu lățimea de 180 mm are conectori de tip tunel care pot acomoda cabluri flexibile de 1-35 mm² sau cabluri rigide de 1,5-50 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere al conectorilor este de 3,5 Nm. Durata de viață electrică ridicată de 10.000 de cicluri garantează o funcționare fiabilă pe termen lung. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și funcționează fiabil la o umiditate relativă de 95% (la 55°C) și un grad de tropicalizare 2.
Date tehnice ale disjunctorului Acti9 Vigi NG125
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polului: 3P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA, 500 mA, 1000 mA, 3000 mA
Întârziere protecție curent de defect: Reglabilă instantanee/selectivă/întârziată
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Amplasarea dispozitivului în sistem: Cablu de ieșire, alimentare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz Tehnologie de declanșare a curentului rezidual: independentă de tensiune Tensiune nominală de izolație: 690 V c.a. 50/60 Hz în conformitate cu IEC/EN 60947-2 Tensiune nominală de impuls: 8 kV în conformitate cu IEC/EN 60947-2
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: cu șuruburi
Pasi de 9 mm: 11
Lățime: 180 mm
Conexiuni
Conectori: Conectori de tip tunel pentru cabluri flexibile de 1...35 mm², conectori de tip tunel pentru 1,5...50 mm² cabluri rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici electrice
Durată de viață electrică: 10.000 de cicluri în conformitate cu IEC/EN 60947-2
Caracteristici de mediu
Grad de protecție IP: IP40 în conformitate cu IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
