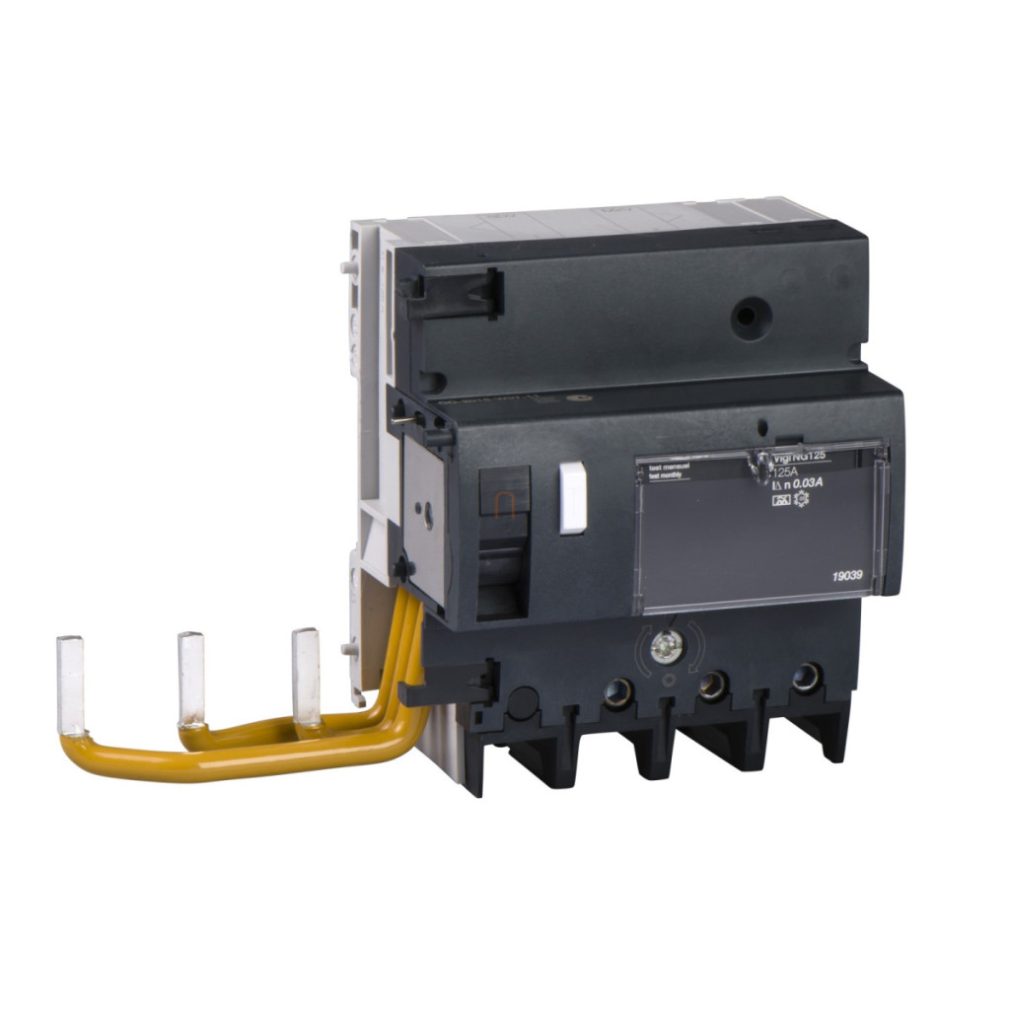

Dispozitivul de curent rezidual Schneider Electric Acti9 Vigi NG125 (număr articol 19039) este un dispozitiv profesional de siguranță electrică, conceput special ca modul suplimentar pentru protejarea sistemelor electrice împotriva curentului rezidual. Acest dispozitiv de tip 3P (trifazat) de tip A are un curent nominal de 125 A și o sensibilitate de 30 mA, asigurând declanșarea imediată în cazul unui curent de defect. Ca parte a familiei de produse Acti9, dispozitivul de curent rezidual Vigi NG125 are un design modular care se potrivește perfect sistemelor moderne de distribuție electrică. Tensiunea sa de funcționare este în intervalul 230-415 V c.a. și poate fi utilizat la o frecvență de rețea de 50/60 Hz. Una dintre cele mai importante caracteristici ale dispozitivului este că funcționează independent de tensiune datorită tehnologiei de detectare a curentului rezidual, oferind o protecție fiabilă într-o varietate de condiții de rețea. Produsul este conform cu standardul strict IEC/EN 60947-2 (Anexa B), care garantează o funcționare fiabilă și siguranță. Din punct de vedere tehnic, dispozitivul modular de curent rezidual Vigi NG125 are parametri electrici remarcabili. Are o tensiune de izolare de 690 V și o tensiune de rezistență de 8 kV, în conformitate cu standardul IEC/EN 60947-2. Protecția IP40 oferă o protecție adecvată împotriva obiectelor solide și a prafului, în timp ce gradul de poluare 3 permite utilizarea sa în medii industriale. În ceea ce privește compatibilitatea electromagnetică, poate rezista la un impuls de 8/20 µs de până la 3000 A, ceea ce oferă o protecție remarcabilă împotriva interferențelor. Poate fi utilizat la altitudini de funcționare de până la 2000 de metri și funcționează în mod fiabil la temperaturi de până la 55 °C, chiar și la o umiditate relativă de 95 %, datorită gradului de tropicalizare de 2 conform IEC 60068-1. Dispozitivul de protecție a curentului Vigi NG125 este ușor de instalat: poate fi montat pe o șină DIN simetrică de 35 mm și conectat la întrerupătorul de circuit cu borne cu șurub. Dispozitivul ocupă un spațiu de 11 x 9 mm pe șina DIN. Blocurile sale de borne sunt de tip tunel, potrivite pentru cabluri flexibile cu o secțiune transversală de 10-50 mm² și cabluri rigide cu o secțiune transversală de 16-70 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere al bornelor este de 6 Nm. Durata de viață electrică de 10.000 de cicluri (conform IEC/EN 60947-2) garantează fiabilitatea pe termen lung a acestui întrerupător profesional Schneider Electric.
Schneider Electric Acti 9 Vigi NG125 - 19039 - curent - declanșare de protecție, clasa A, 3P, 125A, 30mA date tehnice
Caracteristici de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Număr de poli: 3P
Curent nominal: 125 A
Tip rețea: CA
Sensibilitate curent de defect: 30 mA
Timp de întârziere protecție curent de defect: Instantaneu
Clasă protecție curent de defect:Tip A Standarde: IEC/EN 60947-2: Anexa B Caracteristici suplimentare Locația dispozitivului în sistem: Ramificație de ieșire, Alimentare de grup Frecvența rețelei: 50/60 Hz Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: Cu șuruburi
Unități de 9 mm: 11
Înălțime: 118 mm
Lățime: 180 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conectori - terminale: Terminale de tip tunel pentru cablu flexibil de 10...50 mm², Terminale de tip tunel pentru 16...70 mm² pentru cabluri rigide
Lungime de dezizolare a firului: 20 mm
Cuplu de strângere: 6 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de contaminare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
