Schneider Electric Acti9 Vigi NG125 (19042) este un întrerupător de circuit suplimentar de înaltă calitate, clasa A, care oferă soluția perfectă pentru maximizarea siguranței sistemelor electrice moderne. Acest întrerupător profesional are o funcționare instantanee, un design cu 4 poli și un curent nominal de 125 A, cu o sensibilitate de 300 mA, oferind echilibrul ideal între protecție și evitarea declanșării nedorite. Ca parte a gamei Schneider Electric Acti9, întrerupătorul Vigi NG125 este special conceput pentru a oferi siguranță maximă atât pentru persoane, cât și pentru echipamente. Cu o tensiune de funcționare de 230-415 V c.a. și o frecvență de rețea de 50/60 Hz, este compatibil cu majoritatea aplicațiilor comerciale și industriale. Designul său, care respectă standardul IEC/EN 60947-2: Anexa B, garantează performanțe fiabile și o durată lungă de viață. Vigi NG125 este echipat cu tehnologie de declanșare a curentului de defect independentă de tensiune, care asigură o protecție constantă, indiferent de fluctuațiile tensiunii de alimentare. Vigi NG125 se mândrește cu parametri tehnici remarcabili, precum tensiunea de izolație de 690 V c.a. și rezistența la tensiune de impuls de 8 kV. Datorită clasei de protecție IP40, oferă o protecție eficientă împotriva prafului și a obiectelor solide. Instalarea este extrem de simplă, cu montare standard pe șină DIN simetrică de 35 mm și conectare electrică la întrerupătorul miniatural cu șuruburi. Distanța de 11 x 9 mm indică spațiul ocupat de dispozitiv pe tabloul de distribuție. Cu o înălțime de 118 mm, o lățime de 207 mm și o adâncime de 81 mm, acesta oferă o protecție robustă, în ciuda designului său compact. Dispozitivul are conectori de tip tunel care pot acomoda cabluri flexibile de 10-50 mm² sau cabluri rigide de 16-70 mm², cu o lungime de dezizolare a cablului de 20 mm și un cuplu de strângere de 6 Nm. Calitatea excepțională a produsului este confirmată și de durata de viață electrică de 10.000 de cicluri, care respectă standardul IEC/EN 60947-2. Alte caracteristici benefice includ un design cu grad de poluare 3, rezistență la impulsuri de 8/20 µs cu o valoare de 3000 A și tropicalizare 2 conform standardului IEC 60068-1. Dispozitivul funcționează în mod fiabil la 55 °C și 95 % umiditate relativă și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este o soluție extrem de fiabilă, durabilă și ușor de instalat, perfectă atât pentru aplicații rezidențiale, cât și industriale, unde este esențial un nivel ridicat de siguranță electrică.

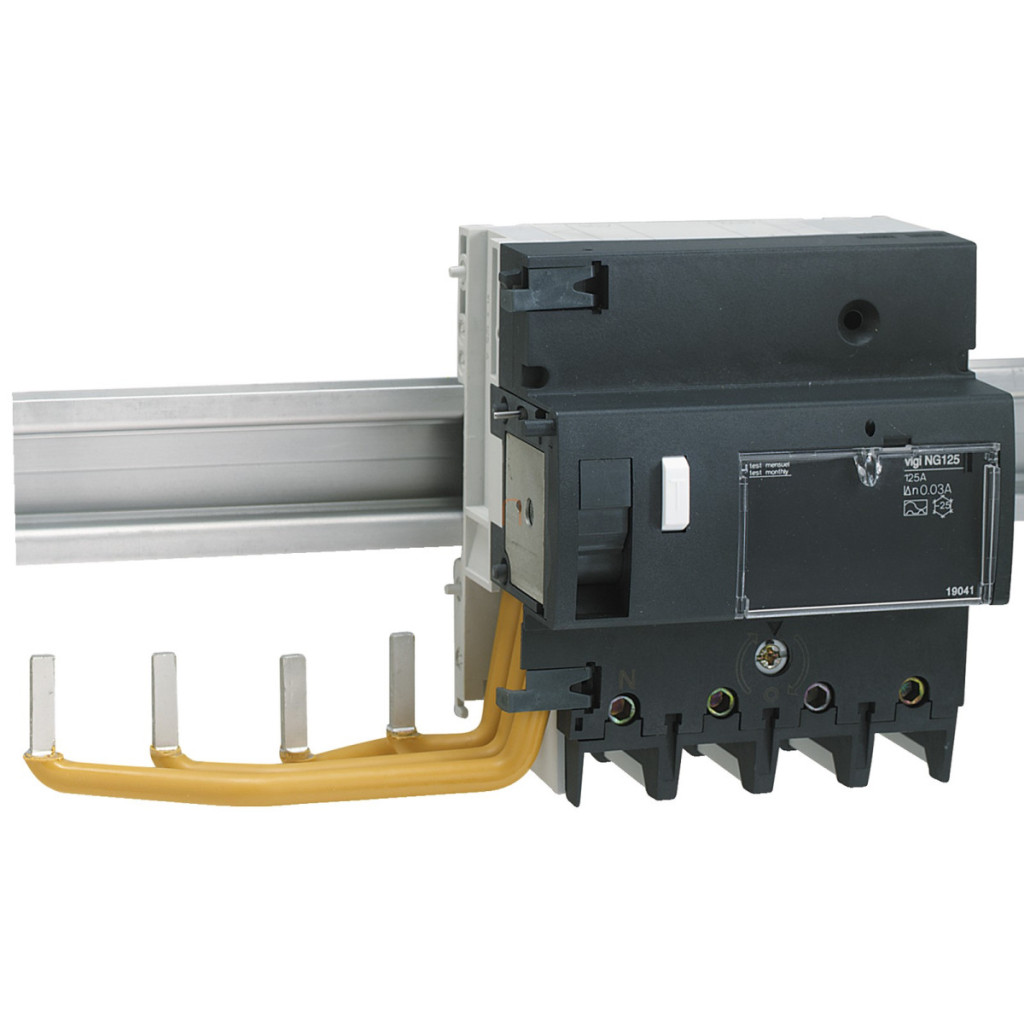

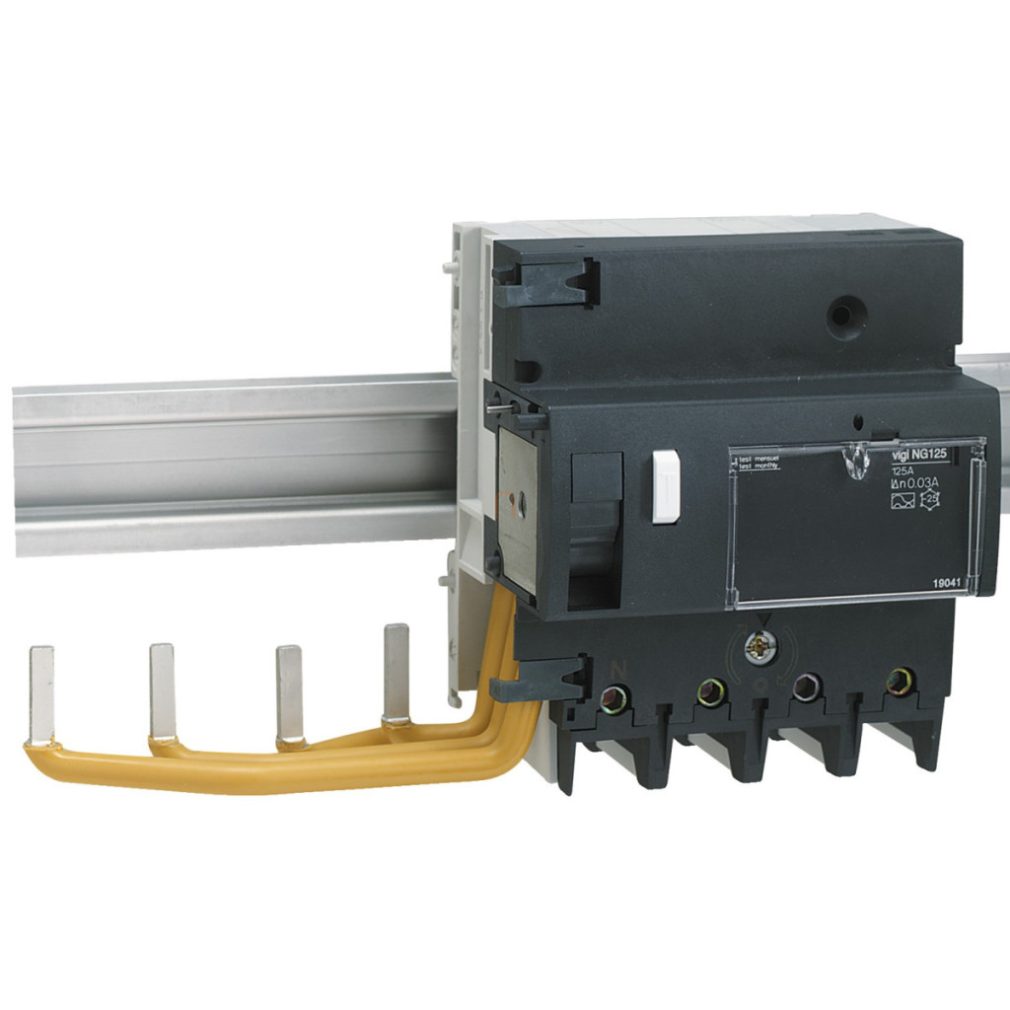

Schneider Electric Acti 9 Vigi NG125 - 19042 - alimentare - întrerupător de circuit, clasa A, 4P, 125A, 300mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului sau al componentei: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Descrierea polilor: 4P
Curent nominal: 125 A
Tip rețea: CA
Sensibilitate la defect la pământ: 300 mA
Întârziere protecție defect la pământ: Instantanee
Clasa de protecție împotriva defectelor la împământare: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Date suplimentare
Locația dispozitivului în sistem: Ieșire, intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz Tehnologie de declanșare a curentului rezidual: Independentă de tensiune Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2 Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: cu șuruburi
Pas de 9 mm: 11 Înălțime: 118 mm Lățime: 207 mm Adâncime: 81 mm Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2 Conectori: Conectori de tip tunel 10–50 mm² flexibili, conectori de tip tunel 16–70 mm² rigizi
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m Caracteristici de mediu Grad de protecție IP: IP40 conform IEC/EN 60947-2 Grad de poluare: 3 conform IEC/EN 60947-2 Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55°C Altitudine de funcționare: 2000 m
