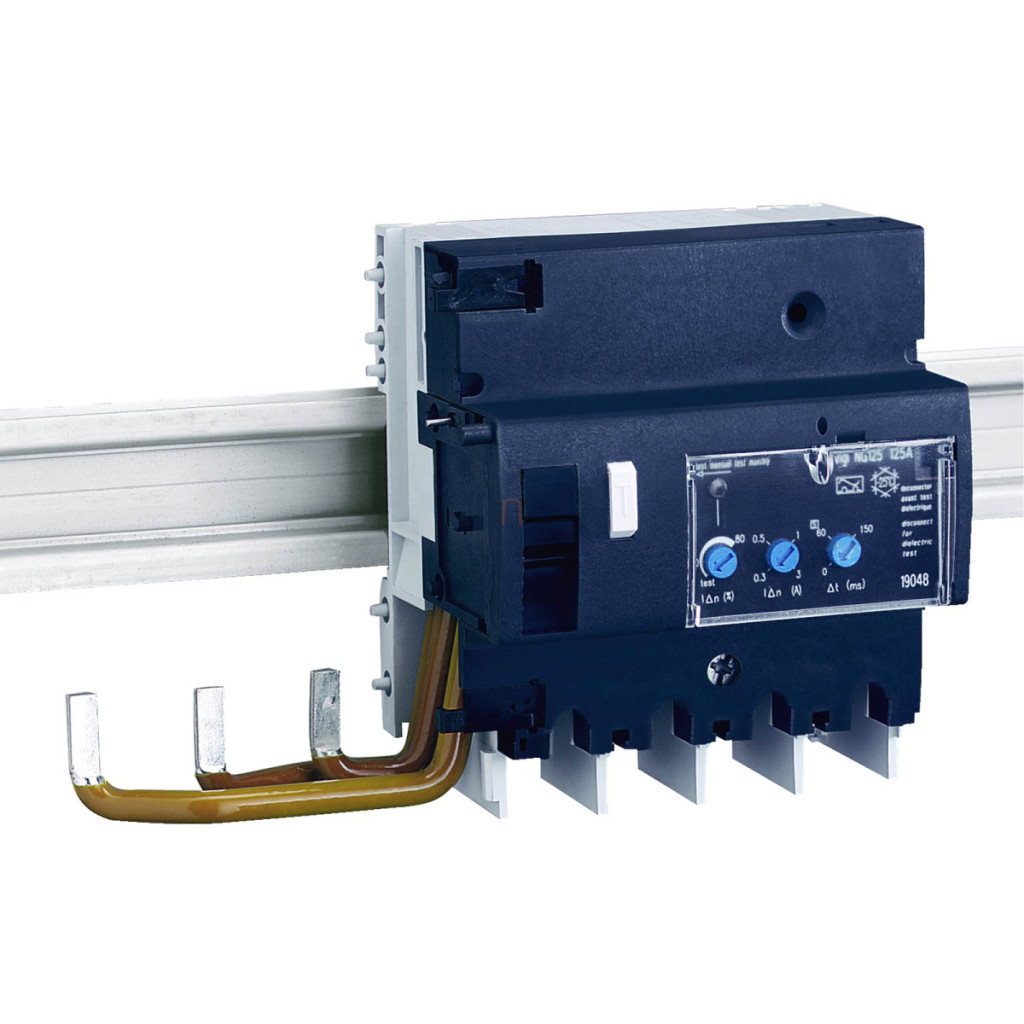

Întrerupătorul Acti9 Vigi NG125 (19044) face parte din gama de produse premium Schneider Electric, concepută special pentru a spori siguranța sistemelor electrice și a asigura protecția personală. Acest dispozitiv cu 3 poli și un curent nominal de 125 A este alegerea perfectă atât pentru aplicații industriale, cât și comerciale, unde este necesară o protecție fiabilă în sistemele electrice. Dispozitivul de curent rezidual de tip A Vigi NG125 oferă o protecție excelentă în rețelele de curent alternativ (CA) cu o tensiune de funcționare cuprinsă între 230 și 415 V CA. Principalul avantaj al dispozitivului este că dispune de o tehnologie de declanșare a curentului rezidual independentă de tensiune, asigurând o funcționare fiabilă chiar și în cazul fluctuațiilor de tensiune a rețelei. Un alt avantaj al dispozitivului este că are sensibilitate la curent rezidual reglabilă (între 300 mA, 500 mA și 1000 mA) și permite o întârziere de declanșare imediată sau selectivă, ceea ce îl face extrem de flexibil pentru diferite cerințe și condiții de instalare. Standardul tehnic ridicat al disjunctorului Schneider Electric Acti9 Vigi NG125 este demonstrat și de conformitatea sa cu standarde stricte: este proiectat și fabricat în conformitate cu IEC/EN 60947-2:B. Dispozitivul are o tensiune nominală de impuls de 8 kV și o tensiune nominală de izolație de 690 V CA, ceea ce asigură o rezistență electrică excelentă chiar și în condiții extreme de rețea. În ceea ce privește compatibilitatea electromagnetică, are o rezistență la impulsuri de 8/20 μs, chiar și la curenți de până la 5000 A, în conformitate cu IEC/EN 60947-2. Dispozitivul oferă, de asemenea, o conectivitate excelentă: are conectori de tip tunel potriviți pentru cabluri flexibile de 10-50 mm² și cabluri rigide de 16-70 mm², cu un cuplu de strângere de 6 Nm și o lungime de dezizolare a cablului de 20 mm. Vigi NG125 este extrem de ușor de instalat datorită montării simetrice pe șină DIN de 35 mm. Dispozitivul ocupă unități de spațiere de 11 x 9 mm și are o lățime totală de 180 mm. Cu un grad de protecție IP40, dispozitivul poate fi utilizat în medii cu un grad de poluare de 3. Caracteristicile sale de funcționare includ o durată de viață de 10.000 de cicluri de comutare electrică, ceea ce garantează o funcționare fiabilă pe termen lung. Dispozitivul poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării și este, de asemenea, potrivit pentru utilizarea în medii tropicale (nivelul 2 conform IEC 60068-1), rezistând la o umiditate relativă de până la 95% la o temperatură de 55 °C. Această versatilitate și fiabilitate fac ca întrerupătorul Schneider Electric Acti9 Vigi NG125 să fie alegerea ideală pentru orice aplicație în care siguranța și performanța sunt factori critici.
Schneider Electric Acti 9 Vigi NG125 - 19044 - curent - întrerupător de circuit, clasa A, 3P, 125A, 300 - 3000I - S - Date tehnice R
Caracteristici principale
Tipul produsului: Întrerupător suplimentar
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Denumire scurtă a produsului: Vigi NG125
Poli: 3P
Curent nominal: 125 A
Tip rețea: CA
Sensibilitate curent de defect: 300 mA, 500 mA, 1000 mA
Timp de întârziere a protecției la curent de defect: Reglabil instantaneu/selectiv
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Suprafață de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: cu șuruburi
Unități cu pas de 9 mm: 11
Lățime: 180 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - terminale: Terminale de tip tunel 10...50 mm² flexibile, terminale de tip tunel 16...70 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de contaminare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Mediu tropical: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
