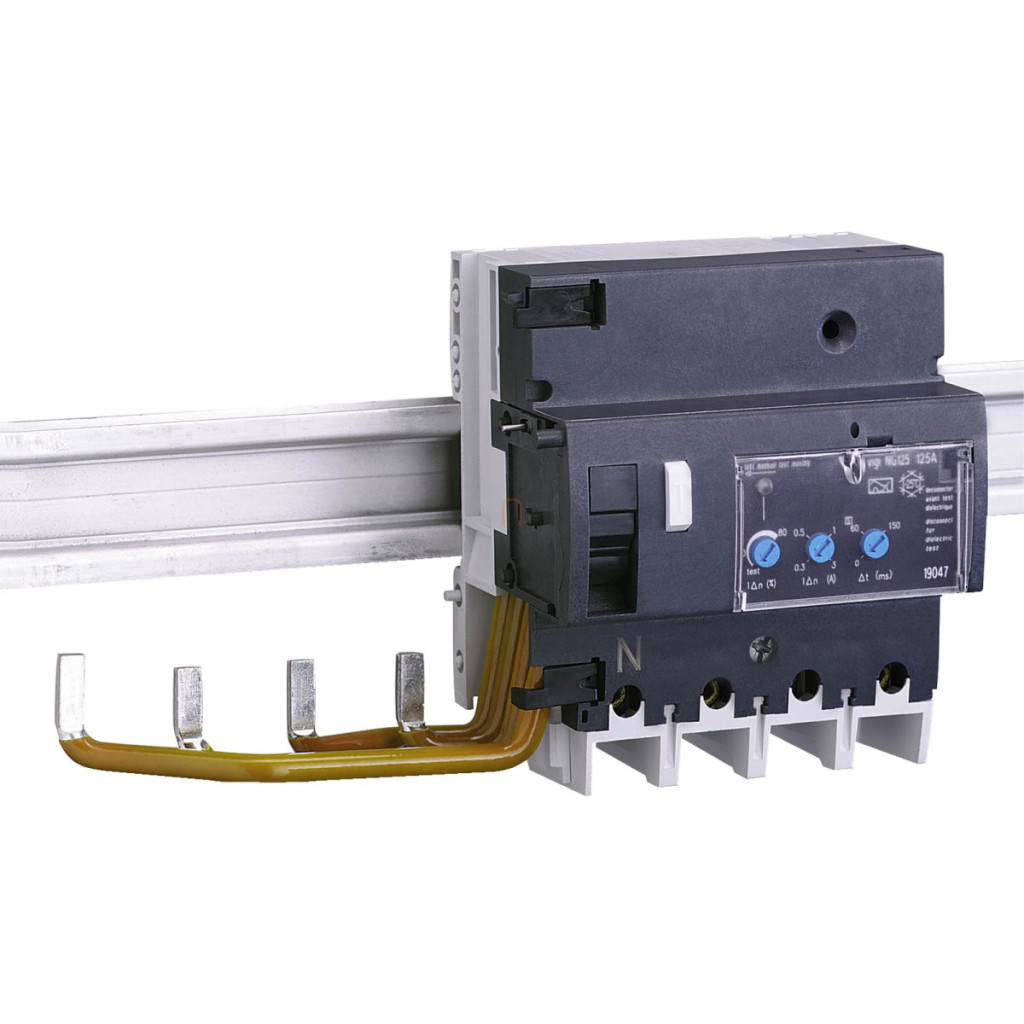

Întrerupătorul suplimentar Acti9 Vigi NG125 este unul dintre dispozitivele de protecție electrică de calitate superioară ale Schneider Electric. Produsul cu numărul 19046 este conceput special pentru aplicații industriale și comerciale în care fiabilitatea și siguranța sunt esențiale. Acest întrerupător de tip A oferă soluția perfectă pentru protecția rețelei și protecția atât a persoanelor, cât și a echipamentelor. Designul cu patru poli (4P) și curentul nominal de 125 A al Schneider Electric Acti9 Vigi NG125 permit utilizarea acestuia în sisteme cu sarcină mai mare. O caracteristică specială a dispozitivului este sensibilitatea reglabilă la curentul de defect, care poate fi setată la 300 mA, 500 mA și 1000 mA. Această flexibilitate permite ajustarea precisă a dispozitivului la cerințele sistemului care trebuie protejat. Opțiunea de declanșare instantanee sau întârziată (selectivă) sporește și mai mult versatilitatea și aplicabilitatea produsului în diverse sisteme electrice. Întrerupătorul Acti9 Vigi NG125, numărul de articol 19046, este proiectat în conformitate cu standardul IEC/EN 60947-2: Anexa B, care garantează calitatea și fiabilitatea. Dispozitivul funcționează într-un interval de tensiune de funcționare de 230-415 V c.a. la o frecvență de rețea de 50/60 Hz. Unul dintre avantajele speciale ale Vigi NG125 este tehnologia sa de declanșare a curentului de defect independentă de tensiune, care asigură funcționarea fiabilă a dispozitivului chiar și în cazul unei tensiuni de rețea instabile. Tensiunea de izolare de 690 V c.a. și rezistența la tensiune de impuls de 8 kV sunt o dovadă suplimentară a designului robust și a standardului tehnic ridicat al dispozitivului. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este extrem de ușor de instalat și de utilizat. Poate fi montat pe o șină DIN simetrică de 35 mm și este conectat la întrerupătorul de circuit cu borne cu șurub. Terminalele de conectare sunt potrivite pentru cabluri flexibile de la 10 la 50 mm² și cabluri rigide de la 16 la 70 mm². Dispozitivul are un grad de protecție IP40 conform IEC/EN 60947-2 și poate fi utilizat în medii cu un grad de poluare de 3. Curentul de impuls de 8/20 μs este de 5000 A conform IEC/EN 60947-2, ceea ce asigură o compatibilitate electromagnetică excelentă. Date tehnice suplimentare: înălțime 118 mm, lățime 207 mm, adâncime 81 mm, cuplu de strângere 6 Nm la conexiuni și 10.000 de cicluri de viață electrică conform IEC/EN 60947-2. Produsul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și funcționează fiabil la 55 °C cu o umiditate relativă de 95%.
Schneider Electric Acti9 Vigi NG125 - 19046 - electricitate - întrerupător de circuit, clasa A, 4P, 125A, 300 - 3000I - S - Date tehnice R
Date de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumire scurtă a produsului: Vigi NG125
Poli: 4P
Curent nominal: 125 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA, 500 mA, 1000 mA
Întârziere protecție curent de defect: Reglabilă instantanee/selectivă
Clasă protecție curent de defect: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Informații suplimentare
Amplasarea dispozitivului în sistem: Ieșire, intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: cu șurub
Pas de 9 mm: 11
Înălțime: 118 mm
Lățime: 207 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - borne: Borne de tip tunel 10...50 mm² flexibile, borne de tip tunel 16...70 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m
Date de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m
