Întrerupătorul suplimentar Acti9 Vigi NG125 este soluția de protecție de top a Schneider Electric, special dezvoltată pentru aplicații industriale cu putere mai mare și exigente. Dispozitivul cu 3 poli (3P) cu numărul de piesă 19047 suportă un curent nominal maxim de 125 A și oferă caracteristici excelente de protecție personală cu clasa de protecție împotriva curentului de defect de tip A, care detectează atât curenții de defect sinusoidali alternativi, cât și cei pulsatori direcți. Este unul dintre cele mai versatile dispozitive de protecție de pe piață, deoarece are sensibilitate reglabilă la curent de defect: puteți alege între 300, 500, 1000 și 3000 mA, în funcție de cerințele mediului de aplicare. Dispozitivul oferă opțiuni de instalare extrem de flexibile, deoarece timpul de declanșare poate fi, de asemenea, reglat: puteți alege între caracteristici de declanșare instantanee, selective sau întârziate. Acest lucru poate fi deosebit de util atunci când se proiectează rețele electrice complexe, unde selectivitatea este esențială pentru menținerea funcționării continue. Schneider Electric Acti9 Vigi NG125 (19047) poate fi utilizat în intervalul de tensiune de 230-415 V c.a. și se potrivește perfect cu familia de întrerupătoare NG125. Dispozitivul este conform cu standardele IEC/EN 60947-2: Anexa B, fiind astfel perfect adecvat pentru utilizarea în medii profesionale. Designul său tehnic permite utilizarea atât în circuite de ieșire, cât și în alimentatoare de grup. Datorită tehnologiei sale de declanșare a curentului de defect independent de tensiune, oferă o protecție fiabilă chiar și în condiții de rețea instabile. Tensiunea nominală de izolare (Ui) este de 690 V c.a., în timp ce rezistența la tensiune de impuls (Uimp) este de 8 kV, ceea ce înseamnă o protecție excelentă împotriva supratensiunilor. Întrerupătorul Vigi NG125 este extrem de ușor de instalat datorită montării sale simetrice pe șină DIN de 35 mm. Se conectează la întrerupător cu o conexiune cu șurub, iar întreaga unitate ocupă doar 11x9 mm de spațiu în tabloul de distribuție. Dimensiunile sale sunt 118 mm înălțime, 180 mm lățime și 81 mm adâncime. Terminalele sale de conectare sunt de tip tunel și pot fi utilizate pentru cabluri flexibile cu o secțiune transversală de 10-50 mm² și cabluri rigide cu o secțiune transversală de 16-70 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere al punctelor de conectare este de 6 N.m. Întrerupătorul Schneider Electric Acti9 Vigi NG125 (19047) are protecție IP40, poate fi utilizat în medii cu un grad de poluare de 3 și oferă o rezistență la curent de supratensiune de 5000 A pentru impulsuri de 8/20 µs. Dispozitivul funcționează în mod fiabil la temperaturi de până la 55 °C, la altitudini de până la 2000 de metri deasupra nivelului mării și la o umiditate relativă de până la 95%. Durata sa de viață electrică este de 10.000 de cicluri de comutare conform standardului IEC/EN 60947-2, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în cele mai exigente medii industriale. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este o componentă esențială a instalațiilor electrice profesionale, unde siguranța și fiabilitatea sunt primordiale.

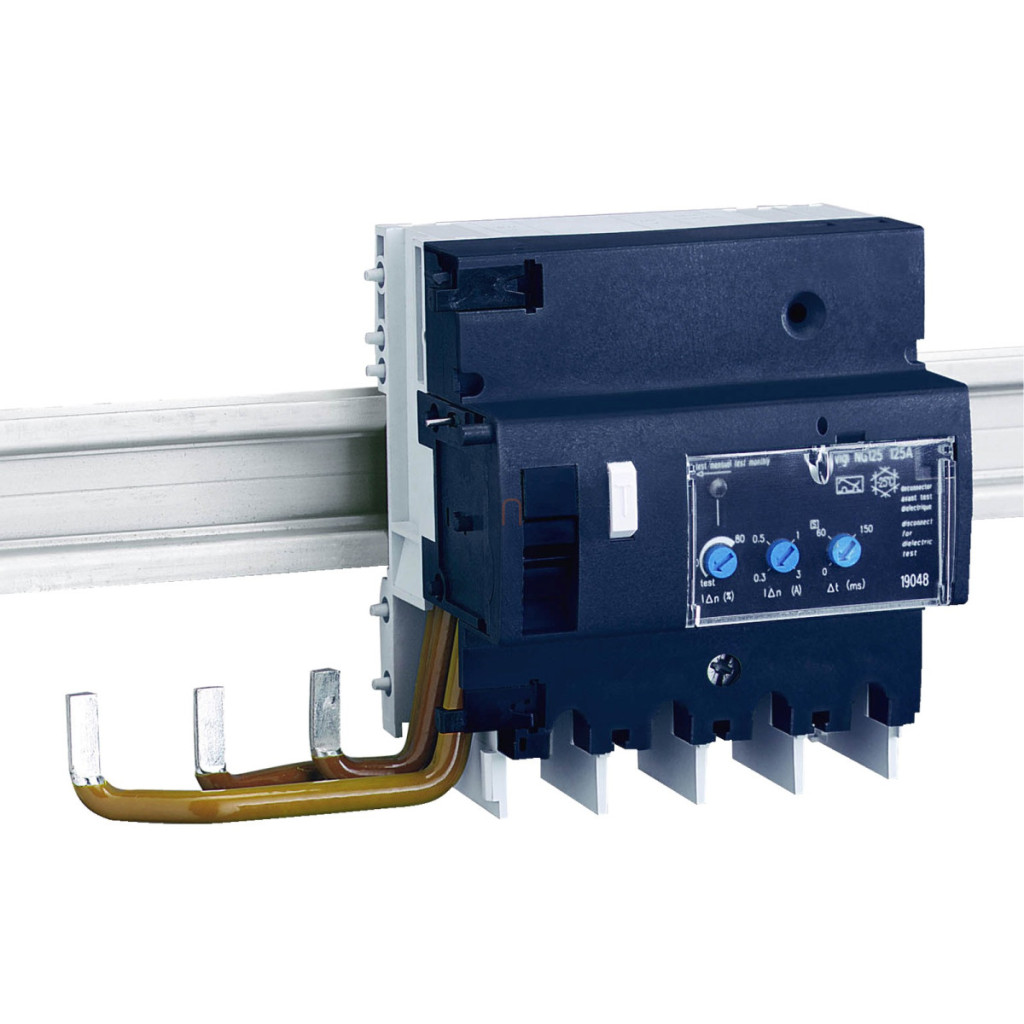

Schneider Electric Acti 9 Vigi NG125 - 19047 - curent - declanșare de protecție, clasa A, 3P, 125A, 300 - 3000I - S - R date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a produsului: Vigi NG125
Poli: 3P
Curent nominal: 125 A
Tipul rețelei: AC
Sensibilitate la curent de defect: 300 mA, 500 mA, 1000 mA, 3000 mA
Timp de întârziere a protecției la curent de defect: Reglabil instantaneu/selectiv/întârziat
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Circuit de ieșire, alimentare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform IEC/EN 60947-2)
Tensiune nominală de impuls rezistentă: 8 kV (conform IEC/EN 60947-2) Suport de montare: șină DIN simetrică de 35 mm Conexiune electrică la întrerupătorul de circuit: cu șuruburi Pas de 9 mm: 11 Înălțime: 118 mm Lățime: 180 mm Adâncime: 81 mm Durată de viață electrică: 10.000 de cicluri (conform IEC/EN 60947-2) Conexiuni - terminale: Terminale de tip tunel pentru cabluri flexibile 10...50 mm², Terminale de tip tunel pentru cabluri rigide 16...70 mm²
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m Caracteristici de mediu Clasa de protecție IP: IP40 (conform IEC/EN 60947-2) Grad de poluare: 3 (conform IEC/EN 60947-2) Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A (conform IEC/EN 60947-2)
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă: 95 % la 55 °C Altitudine de funcționare: 2000 m
