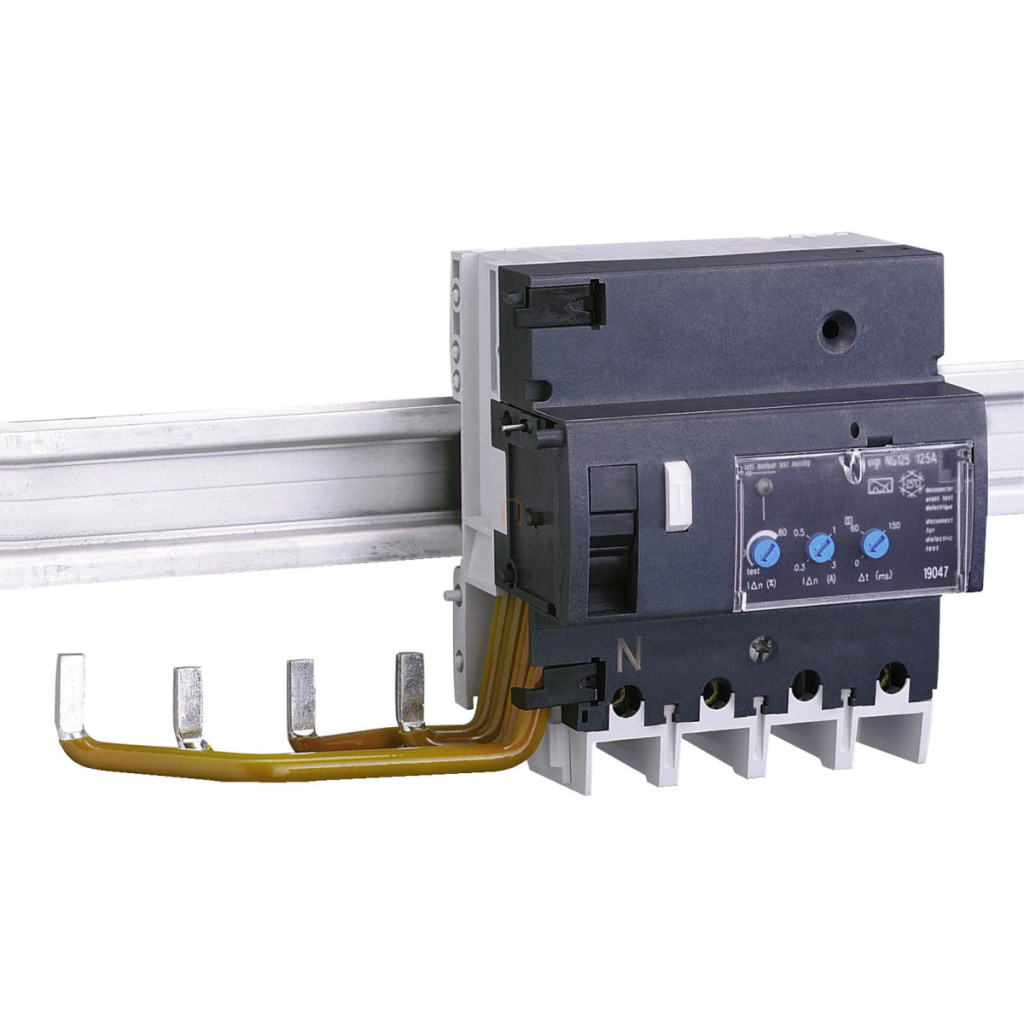

Acti9 Vigi NG125 (19049) este un întrerupător de circuit suplimentar (retrofitabil) de înaltă calitate din gama de produse Acti9 de la Schneider Electric. Acest dispozitiv 4P (cu patru poli) cu un curent nominal de 125 A este alegerea ideală pentru sistemele electrice de înaltă fiabilitate, unde este importantă protecția persoanelor și a echipamentelor împotriva potențialelor curenți de defect. Produsul Schneider Electric Acti9 Vigi NG125 are protecție de tip A, ceea ce înseamnă că nu numai că protejează împotriva curenților de defect sinusoidali alternativi, dar este, de asemenea, capabil să detecteze curenții de defect pulsatori de curent continuu. Acest lucru este deosebit de important în medii în care se utilizează dispozitive electronice, convertoare de frecvență sau redresoare. O caracteristică specială a dispozitivului este sensibilitatea sa reglabilă la curentul de defect, care poate fi setată la 300 mA, 500 mA, 1000 mA și 3000 mA, permițând adaptarea la cerințele mediului de aplicare specific. În plus, întârzierea declanșării protecției de curent poate fi, de asemenea, reglată, cu posibilitatea de a alege între caracteristici de declanșare instantanee, selective sau întârziate, permițând stabilirea unei protecții selective și evitând opririle nedorite. Vigi NG125, numărul de articol 19049, are caracteristici tehnice remarcabile. Tensiunea sa de funcționare este între 230 și 415 V c.a. la o frecvență de 50/60 Hz. Datorită tehnologiei sale de declanșare independentă de tensiune, funcția de protecție funcționează în mod fiabil chiar și atunci când tensiunea de rețea fluctuează. Tensiunea de izolare (Ui) a dispozitivului este de 690 V c.a., iar rezistența la tensiune de impuls (Uimp) este de 8 kV, ceea ce este conform cu standardul IEC/EN 60947-2. Clasa de protecție IP40 oferă o protecție adecvată împotriva pătrunderii obiectelor solide. Produsul poate fi montat pe o șină DIN simetrică de 35 mm și este conectat la întrerupătorul de circuit cu șuruburi de fixare. Are o înălțime de 118 mm, o lățime de 207 mm și o adâncime de 81 mm, ocupând 11 x 9 mm unități pe sistemul de șine. În timpul conectării, poate fi utilizat cu cabluri flexibile cu o secțiune transversală de 10-50 mm² și cabluri rigide cu o secțiune transversală de 16-70 mm². Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere pentru conexiuni este de 6 Nm. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este ideal pentru utilizarea în medii industriale, clădiri comerciale și sisteme de distribuție de mare putere. Dispozitivul poate fi instalat atât în poziții de ieșire, cât și de intrare în grup în cadrul sistemului. Are o durabilitate remarcabilă și poate efectua 10.000 de cicluri de comutare electrică în conformitate cu standardul IEC/EN 60947-2. Produsul este compatibil electromagnetic și poate rezista la 5000 A cu o rezistență la impulsuri de 8/20 μs, în conformitate cu standardul IEC/EN 60947-2. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și funcționează în mod fiabil în medii cu o temperatură de 55 °C și o umiditate relativă de 95 %, datorită designului său tropicalizat (conform IEC 60068-1). Are un grad de poluare de 3 conform IEC/EN 60947-2.
Schneider Electric Acti 9 Vigi NG125 - 19049 - curent - declanșare de protecție, clasa A, 3P, 125A, 300 - 3000I - S - Date tehnice R
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Număr de poli: 4P
Curent nominal: 125 A
Tip rețea: CA
Caracteristici de protecție
Sensibilitate la curent de defect: 300 mA, 500 mA, 1000 mA, 3000 mA
Timp de întârziere a protecției la curent de defect: Reglabil instantaneu/selectiv/întârziat
Clasa de protecție la curent de defect: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Caracteristici electrice
Poziția dispozitivului în sistem: Ieșire, intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V CA 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Caracteristici mecanice
Metodă de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: Cu șuruburi
Unități cu pas de 9 mm: 11
Înălțime: 118 mm
Lățime: 207 mm
Adâncime: 81 mm
Conexiuni
Tip conector: Terminale de tip tunel pentru cabluri flexibile de 10...50 mm², Terminale de tip tunel pentru 16...70 mm²
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55°C Altitudine de funcționare: 2000 m
