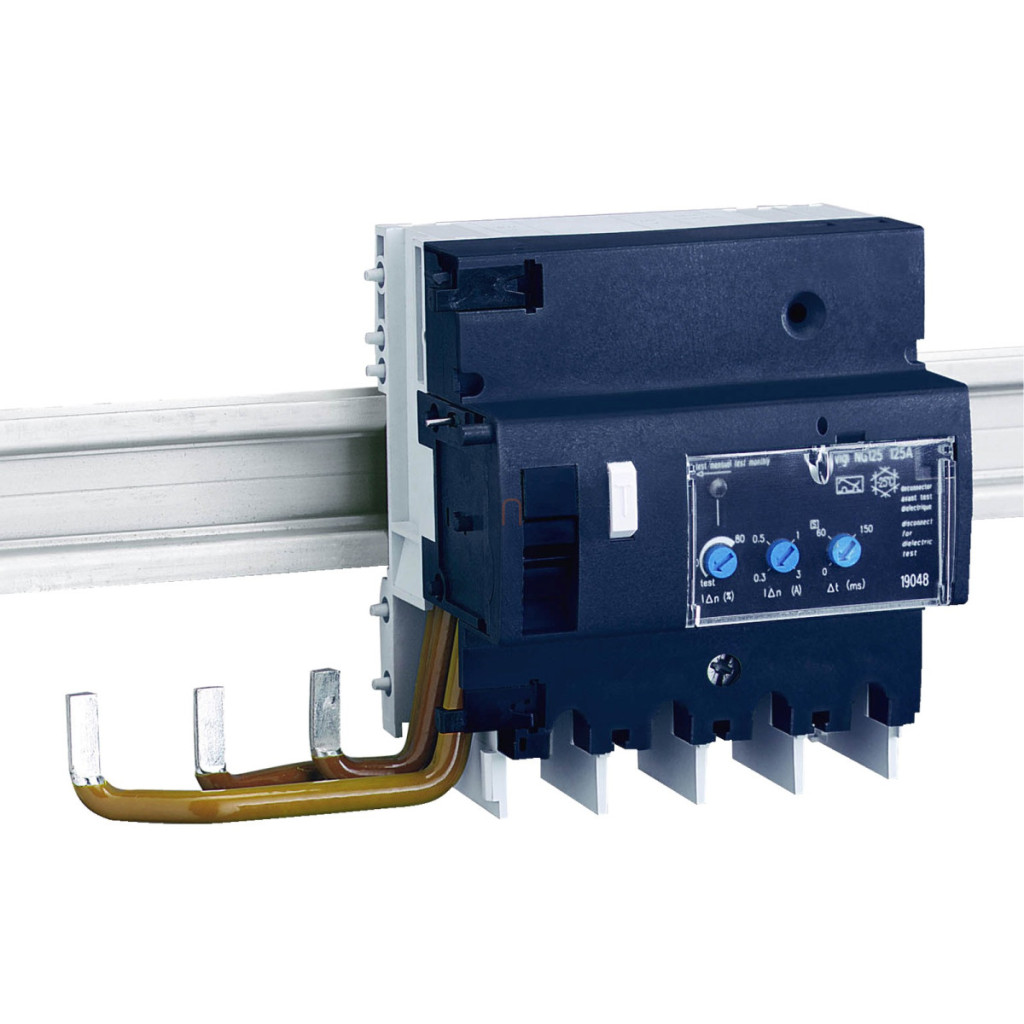

Întrerupătorul Schneider Electric Acti9 Vigi NG125 (număr articol: 19053) este un dispozitiv profesional de protecție suplimentară împotriva curentului de defect, de înaltă calitate, conceput în principal pentru siguranța rețelelor electrice din instalațiile industriale și comerciale. Acest dispozitiv de protecție cu 3 poli, curent nominal de 63 A, tip A, oferă soluția perfectă pentru protejarea persoanelor și a echipamentelor împotriva diverselor riscuri de electrocutare și defecte electrice. Dispozitivul are o sensibilitate la curent de defect reglabilă în mod flexibil (300 mA, 500 mA, 1000 mA sau 3000 mA) și multiple opțiuni de temporizare a declanșării (instantanee/selectivă/întârziată), permițând adaptarea acestuia la cerințele specifice ale aplicației. Întrerupătorul Schneider Electric Acti9 Vigi NG125 19053 a fost proiectat cu accent pe fiabilitate și durabilitate. Dispozitivul dispune de o tehnologie de declanșare independentă de tensiune, care asigură o funcționare consistentă chiar și în condiții de rețea variabile. Tensiunea sa de funcționare este ideală în intervalul 440-500 V c.a. la o frecvență de rețea de 50/60 Hz. Proiectat în conformitate cu anexa B a standardului IEC/EN 60947-2, dispozitivul are o tensiune nominală de impuls de 8 kV și poate rezista la până la 10.000 de cicluri de comutare electrică. Gradul de protecție IP40 oferă o protecție adecvată împotriva influențelor externe ale mediului, în timp ce conformitatea cu gradul de poluare 3 garantează o funcționare fiabilă chiar și în medii industriale. Instalarea și conectarea sunt simple și sigure: dispozitivul Vigi NG125 poate fi montat pe o șină DIN standard de 35 mm și conectat la întrerupătorul miniatural cu șuruburi. Dispozitivul are o lățime de 180 mm și ocupă un total de 11 x 9 mm unități pe sistemul de șine. Punctele de conectare sunt potrivite pentru cabluri flexibile sau rigide (cabluri flexibile de 1-35 mm² sau cabluri rigide de 1,5-50 mm²) cu o lungime de dezizolare a cablului de 20 mm. Pentru a asigura conexiuni sigure, trebuie aplicat un cuplu de strângere de 3,5 Nm. Întrerupătorul de tip Schneider Electric Acti9 Vigi NG125 19053 are o compatibilitate electromagnetică excelentă, cu o rezistență de 5000 A pentru impulsuri de 8/20 μs, în conformitate cu standardul IEC/EN 60947-2. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și este foarte rezistent la condiții de umiditate (95% umiditate relativă la 55 °C).
Schneider Electric Acti 9 Vigi NG125 - 19053 - electricitate - declanșator de protecție, clasa A, 3P, 63A, 300 - 3000I - S - Date tehnice R
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tip dispozitiv: Dispozitiv suplimentar de curent rezidual
Descriere succintă: Vigi NG125
Număr de poli: 3P
Curent nominal: 63 A
Tip rețea: CA
Caracteristici protecție curent de defect
Sensibilitate curent de defect: 300 mA, 500 mA, 1000 mA, 3000 mA
Timp de întârziere a protecției împotriva curentului de defect: Reglabil instantaneu/selectiv/întârziat
Clasa de protecție împotriva curentului de defect: Tip A
Standarde relevante: IEC/EN 60947-2: Anexa B
Caracteristici electrice
Poziția dispozitivului în sistem: Ieșire, intrare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 440...500 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Caracteristici mecanice
Metodă de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: Cu șuruburi
Număr de unități de 9 mm: 11
Lățime: 180 mm
Conexiuni
Tip de conectori: Conectori de tip tunel 1...Cablu flexibil de 35 mm², conectori de tip tunel 1,5...Cabluri rigide de 50 mm²
Lungime de dezizolare a firului: 20 mm
Cuplu de strângere: 3,5 N.m
Condiții de mediu
Nivel de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Adecvare pentru medii tropicale: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m
