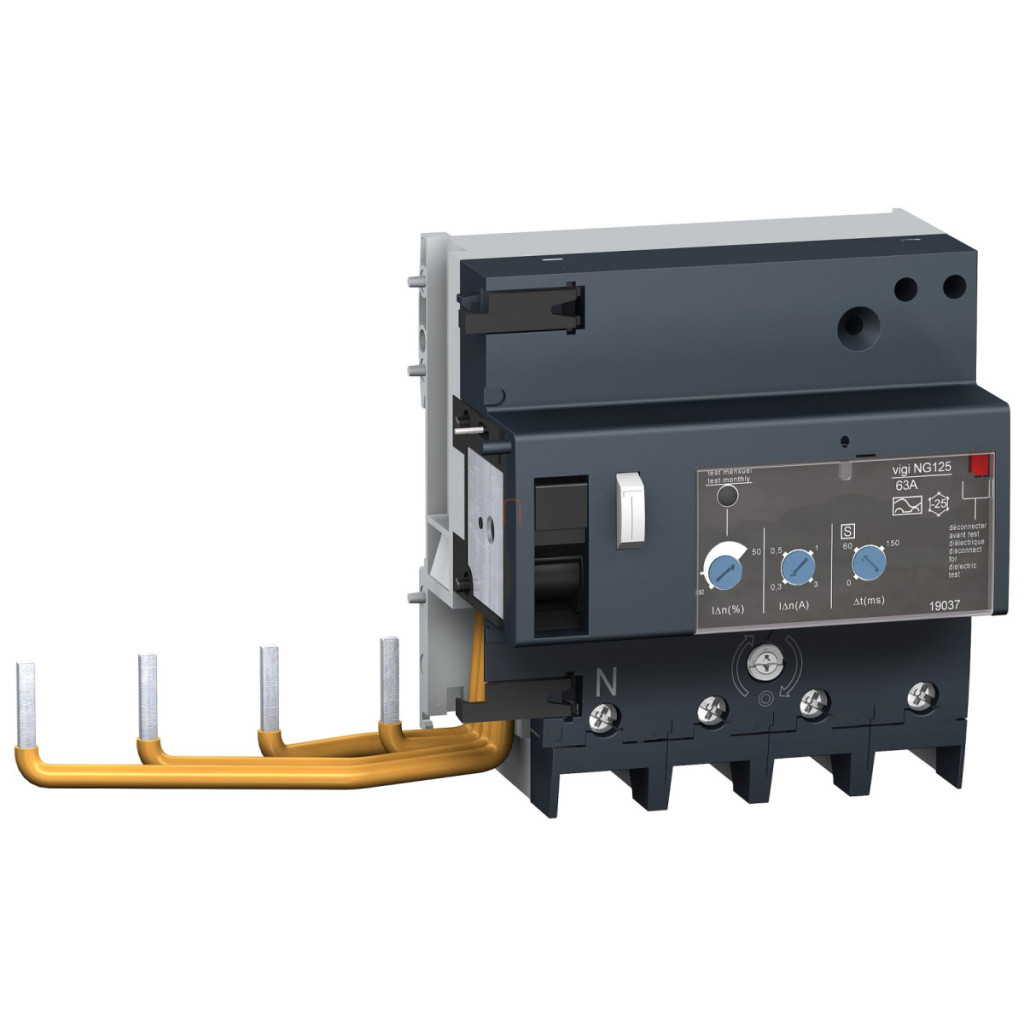

Întrerupătorul Schneider Electric Acti9 Vigi NG125 (număr articol: 19054) este un dispozitiv suplimentar de protecție împotriva curentului de defect extrem de fiabil, special conceput pentru a spori siguranța sistemelor electrice moderne. Acest dispozitiv de tip A, cu patru poli (4P), este potrivit în special pentru sistemele cu un curent nominal de 63 A, unde este necesară o protecție sofisticată împotriva curentului de defect. Vigi NG125 oferă o protecție versatilă datorită sensibilității sale variabile la curentul de defect, care poate fi setată la 300 mA, 500 mA, 1000 mA și 3000 mA. Ceea ce diferențiază cu adevărat acest dispozitiv de concurenții săi este funcția sa reglabilă de întârziere a declanșării, care permite trei moduri de funcționare: declanșare instantanee, selectivă sau întârziată. Această flexibilitate permite instalatorilor să optimizeze sistemul de protecție în funcție de cerințele specifice ale aplicației, reducând în același timp declanșările nedorite. Disjunctorul Schneider Electric Acti9 Vigi NG125 funcționează într-un interval de tensiune de funcționare de 440-500 V c.a. la o frecvență de rețea de 50/60 Hz. Unul dintre cele mai importante avantaje tehnice ale acestuia este tehnologia de declanșare a curentului de defect independentă de tensiune, care asigură o funcționare fiabilă chiar și în condiții de rețea variabile. Dispozitivul are o tensiune nominală de izolare de 690 V c.a. și o tensiune de impuls de 8 kV, în conformitate cu IEC/EN 60947-2, ceea ce asigură o protecție excepțională chiar și în cazul supratensiunii. Gradul de protecție IP40 și adecvarea pentru gradul de poluare 3 sporesc și mai mult fiabilitatea dispozitivului în diverse condiții de mediu. Pentru ușurința instalării, Vigi NG125 poate fi montat pe o șină DIN standard de 35 mm și conectat la întrerupătorul de circuit cu o conexiune cu șurub. Terminalele de conectare pot fi utilizate cu cabluri flexibile de la 1 la 35 mm² sau cabluri rigide de la 1,5 la 50 mm², cu un cuplu de strângere de 3,5 Nm. Dispozitivul ocupă 11 x 9 mm unități de spațiere pe șina DIN, cu o lățime totală de 207 mm. Acti9 Vigi NG125 are o durată de viață electrică excepțională de 10.000 de cicluri, conform standardului IEC/EN 60947-2, asigurând fiabilitate pe termen lung. Disjunctorul Schneider Electric Acti9 Vigi NG125, cu numărul de piesă 19054, este alegerea ideală atât pentru circuitele de ieșire, cât și pentru alimentatoarele de grup, oferind protecție profesională în sisteme electrice complexe.
Schneider Electric Acti 9 Vigi NG125 - 19054 - electricitate - declanșare de protecție, clasa A, 4P, 63A, 300 - 3000I - S - R date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Dispozitiv suplimentar de curent rezidual
Denumirea scurtă a produsului: Vigi NG125
Poli: 4P
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA, 500 mA, 1000 mA, 3000 mA
Întârziere protecție curent de defect: Reglabilă instantanee/selectivă/întârziată
Clasă protecție curent de defect: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Date suplimentare
Poziție în sistem: Ramură de ieșire, alimentare de grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 440...500 V CA 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: cu șuruburi
Unități cu pas de 9 mm: 11
Lățime: 207 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conectori: Conectori de tip tunel 1…35 mm² flexibili, conectori de tip tunel 1,5…50 mm² rigizi
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la curent de supratensiune 8/20 µs, 5000 A conform IEC/EN 60947-2
Test de tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
