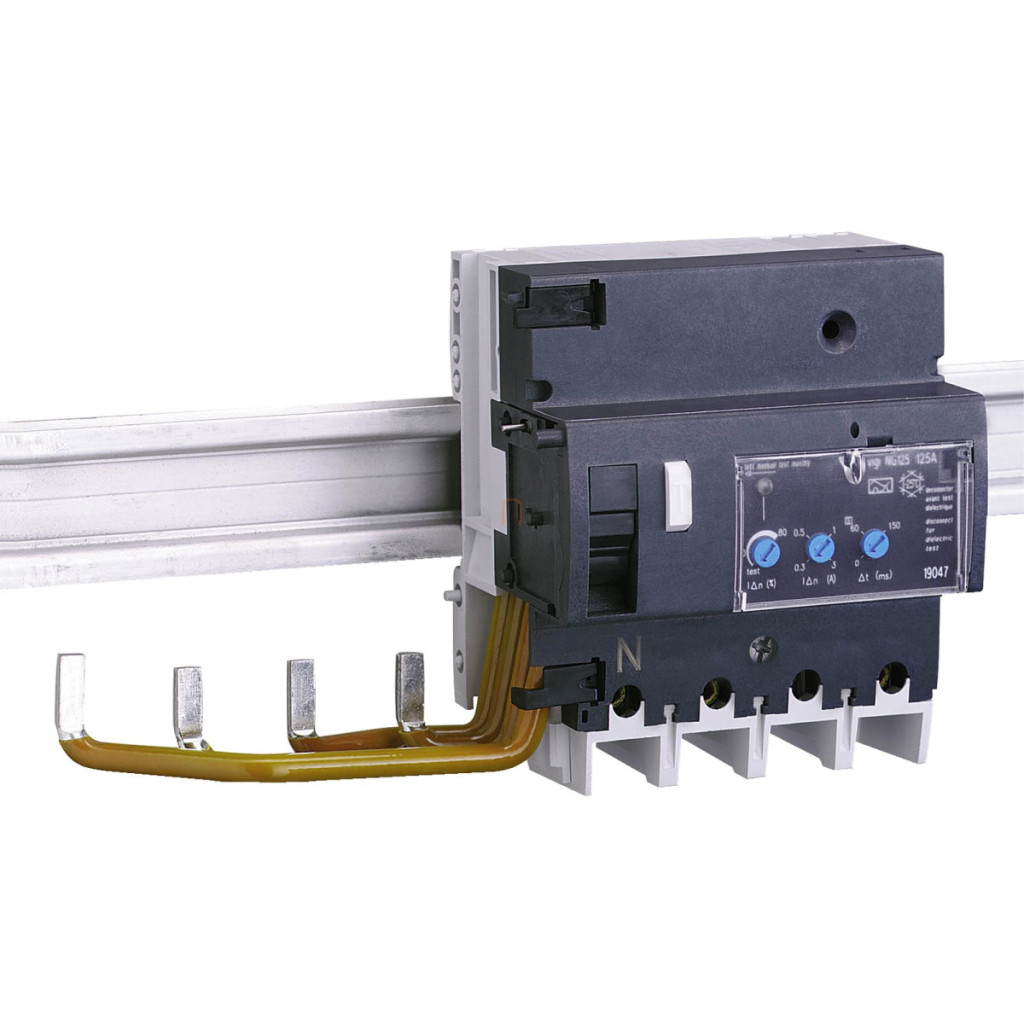

Acti9 Vigi NG125 este un întrerupător de calitate superioară de la Schneider Electric, care oferă o soluție ideală pentru protejarea sistemelor electrice în instalații industriale și comerciale. Numărul de produs 19056 este un dispozitiv de curent rezidual de tip A, cu design 4P, nominalizat la 125 A, care garantează performanțe și fiabilitate excepționale chiar și în cele mai exigente aplicații. Acest întrerupător de circuit are un design modular și servește ca o componentă suplimentară pentru a crește siguranța rețelei electrice. O caracteristică deosebit de valoroasă a Vigi NG125 este sensibilitatea sa reglabilă la curentul de defect, care poate fi configurată la 300 mA, 500 mA, 1000 mA și 3000 mA, făcându-l flexibil pentru o varietate de aplicații. Un avantaj suplimentar este timpul de declanșare reglabil, care permite o funcționare imediată, selectivă sau întârziată, asigurând funcționarea perfectă a sistemului și evitând opririle nedorite. Intervalul de tensiune de funcționare de 440-500 V c.a. și compatibilitatea cu frecvența rețelei de 50/60 Hz asigură o aplicabilitate largă. Produsul Schneider Electric Acti9 Vigi NG125 19056 se caracterizează prin parametri tehnici remarcabili. Clasificarea sa de protecție împotriva curentului de defect de tip A înseamnă că detectează atât curenții de defect de curent alternativ, cât și curenții de defect de curent continuu pulsatoriu, oferind astfel un nivel mai ridicat de protecție. Tehnologia de declanșare a curentului de defect independentă de tensiune asigură o funcționare fiabilă chiar și în cazul fluctuațiilor de tensiune a rețelei. Proiectarea este conformă cu IEC/EN 60947-2 Anexa B, asigurând conformitatea deplină cu standardele internaționale. Dispozitivul are o tensiune nominală de izolare de 690 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV, oferind o protecție excelentă împotriva supratensiunilor. Compatibilitatea electromagnetică este verificată printr-o rezistență de 5000 A la impulsuri de 8/20 µs. Produsul este extrem de ușor de instalat și de utilizat. Designul simetric de 35 mm, montabil pe șină DIN, permite instalarea în dulapuri electrice standard. Conexiunea electrică la întrerupătorul de circuit se poate realiza cu șuruburi. Dispozitivul cu lățimea de 207 mm are 11 module de 9 mm. Pentru cablare sunt disponibile blocuri terminale de tip tunel, care acceptă cabluri cu o secțiune transversală de 10-50 mm² pentru cabluri flexibile și 16-70 mm² pentru cabluri rigide. Lungimea de dezizolare a firului este de 20 mm, iar cuplul de strângere recomandat este de 6 Nm. Dispozitivul are protecție IP40, care oferă o protecție adecvată împotriva prafului și picăturilor de apă. Durata de viață electrică de 10.000 de cicluri asigură o funcționare fiabilă pe termen lung. Vigi NG125 19056 este alegerea ideală atât pentru aplicații de alimentare în grup, cât și pentru circuite de ieșire.
Schneider Electric Acti 9 Vigi NG125 - 19056 - curent - declanșare de protecție, clasa A, 3P, 125A, 300 - 3000I - S - Date tehnice R
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumire scurtă a produsului: Vigi NG125
Număr de poli: 4P
Curent nominal: 125 A
Tip de rețea: CA
Protecție împotriva curentului de defect
Sensibilitate la curent de defect: 300 mA, 500 mA, 1000 mA, 3000 mA
Timp de declanșare a protecției împotriva curentului de defect: Reglabil instantaneu/selectiv/întârziat
Clasa de protecție împotriva curentului de defect: Tip A
Standarde: IEC/EN 60947-2:Anexa B
Date suplimentare
Poziția dispozitivului în sistem: Ieșire, alimentare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 440...500 V CA 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul de circuit: cu șuruburi
Module de 9 mm: 11
Lățime: 207 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - terminale: Terminale de tip tunel 10...50 mm² flexibile, terminale de tip tunel 16...70 mm² rigide
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55°C Altitudine de funcționare: 2000 m
