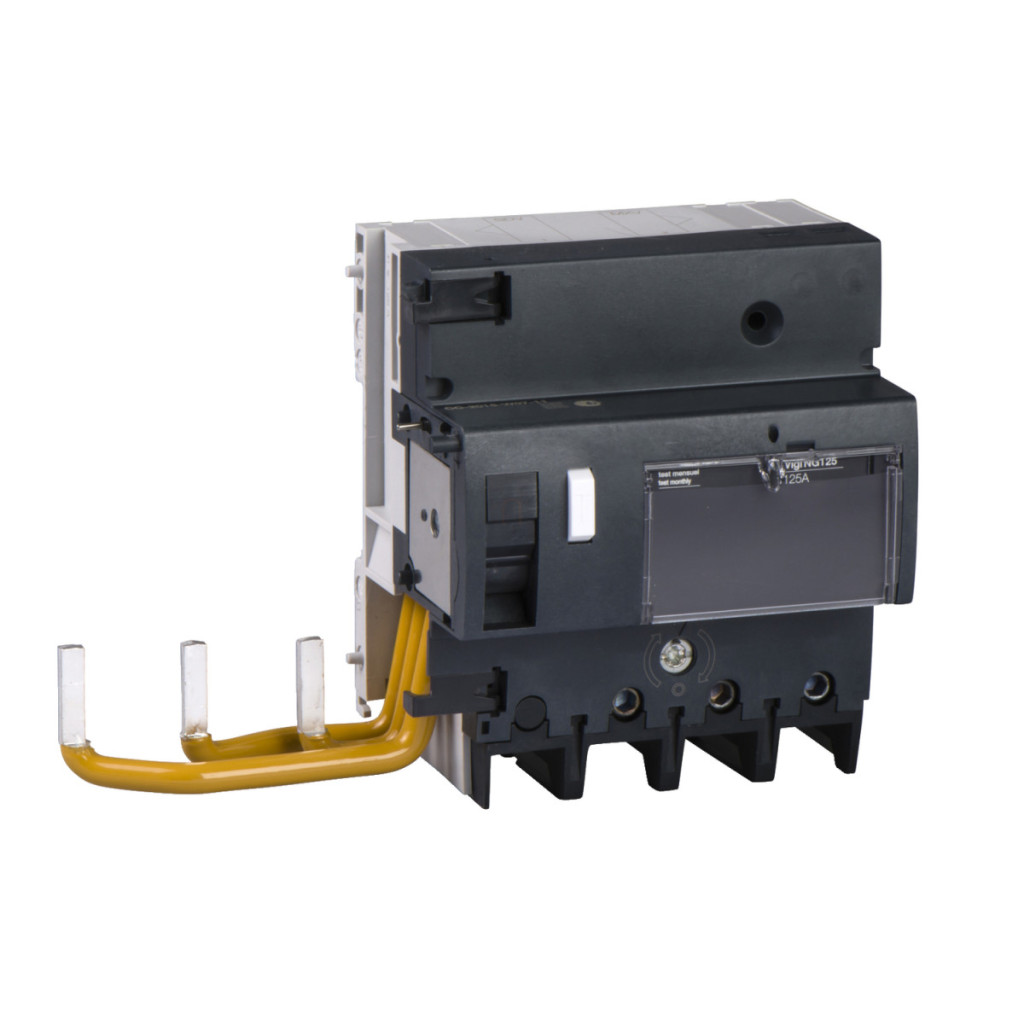

Întrerupătorul Schneider Electric Acti 9 Vigi NG125 (număr articol: 19100) este un dispozitiv de siguranță electrică profesional, de înaltă calitate, conceput în principal pentru protecția persoanelor și a bunurilor în rețelele electrice industriale și comerciale. Acest dispozitiv suplimentar de protecție împotriva curentului de defect, cu 3 poli și o putere nominală de 125 A, oferă protecție instantanee împotriva șocurilor electrice și incendiilor electrice potențial periculoase, asigurând în același timp o siguranță operațională maximă chiar și în medii electrice dificile. Unul dintre avantajele remarcabile ale dispozitivului este protecția împotriva curentului de defect de tip A-SI (Super Immunised), care oferă o protecție sporită împotriva declanșărilor nedorite cauzate de fulgere, supratensiuni de comutație sau alte fenomene tranzitorii. Această tehnologie avansată este deosebit de utilă în locații în care perturbările rețelei electrice sunt frecvente sau în care funcționează echipamente electronice sensibile. Sensibilitatea la curent de defect de 30 mA, combinată cu declanșarea instantanee (fără întârziere), asigură un răspuns rapid la curenții de defect potențial letali, în timp ce tehnologia de declanșare independentă de tensiune garantează o funcționare fiabilă chiar și în condiții de rețea instabile. Întrerupătorul de tip Schneider Electric Acti 9 Vigi NG125 19100 funcționează într-un interval de tensiune de alimentare de 230-415 V c.a. la o frecvență de 50/60 Hz. Din punct de vedere tehnic, sunt de remarcat tensiunea de izolare de 690 V și rezistența la tensiune de impuls de 8 kV, care asigură fiabilitatea pe termen lung a dispozitivului în conformitate cu standardul IEC/EN 60947-2. Dispozitivul are o compatibilitate electromagnetică remarcabilă, cu o rezistență de 3000 A pentru impulsuri de 8/20 µs. Nivelul de protecție IP40 oferă o protecție adecvată împotriva prafului și contactului, în timp ce gradul de poluare 3 indică faptul că va funcționa în mod fiabil chiar și în medii industriale. Produsul are un grad de tropicalizare de 2 conform IEC 60068-1 și poate funcționa la temperaturi de până la 55 °C, cu o umiditate relativă de până la 95% și la altitudini de până la 2000 de metri deasupra nivelului mării. În ceea ce privește caracteristicile fizice, produsul are o lățime de 180 mm, o înălțime de 118 mm și o adâncime de 81 mm, ocupând 11 x 9 mm unități pe o șină DIN. Este montat pe o șină DIN simetrică de 35 mm și trebuie conectat la întrerupătorul miniatural cu șuruburi. În ceea ce privește conexiunile electrice, dispozitivul are conectori de tip tunel, potriviți pentru cabluri flexibile cu secțiune transversală de 10-50 mm² și cabluri rigide cu secțiune transversală de 16-70 mm². Lungimea de dezizolare a firului este de 20 mm, iar cuplul de strângere al conectorilor este de 6 Nm. Întrerupătorul Schneider Electric Acti 9 Vigi NG125 19100 are o durată de viață electrică de 10.000 de cicluri de comutare conform standardului IEC/EN 60947-2, asigurând o funcționare fiabilă pe termen lung atât în aplicații rezidențiale, cât și industriale.
Schneider Electric Acti 9 Vigi NG125 - 19100 - curent - declanșare de protecție, clasa SI, 3P, 125A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Dispozitiv suplimentar de curent rezidual
Denumire scurtă a produsului: Vigi NG125
Poli: 3P
Curent nominal [In]: 125 A
Tip rețea: CA
Sensibilitate curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A-SI (Super imunizat)
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Amplasarea dispozitivului în sistem: Ieșire, intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz (conform IEC/EN 60947-2)
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV (conform IEC/EN 60947-2)
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: Cu șuruburi
Unități cu pas de 9 mm: 11
Înălțime: 118 mm
Lățime: 180 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri (conform IEC/EN 60947-2)
Conectori: Conectori de tip tunel 10...50 mm² flexibili, Conectori de tip tunel 16...70 mm² rigizi
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 (conform IEC/EN 60947-2)
Grad de poluare: 3 (conform IEC/EN 60947-2)
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3000 A (conform IEC/EN 60947-2)
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă:95% la 55 °C
Altitudine de funcționare: 2000 m
