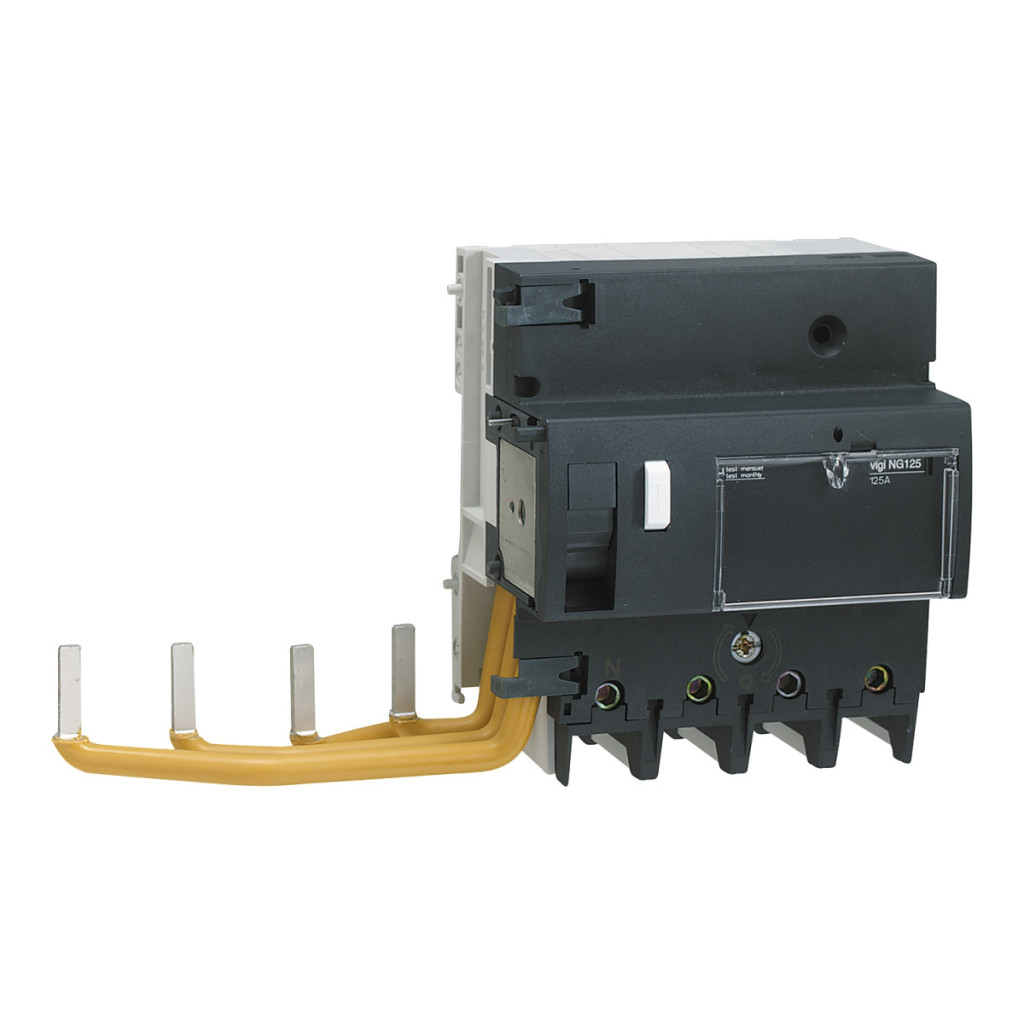

Acti9 Vigi NG125 este un întrerupător de înaltă calitate de la Schneider Electric, disponibil sub numărul de articol 19101. Acest dispozitiv 4P (cu patru poli) are un curent nominal de 125 A și o sensibilitate de 30 mA, oferind o protecție optimă atât pentru sistem, cât și pentru utilizatori. Produsul aparține popularei familii de produse Acti9 de la Schneider Electric și este echipat cu protecție A-SI (Super Immunised), ceea ce înseamnă că este deosebit de rezistent la declanșări nedorite. Acest design inteligent asigură o funcționare fără probleme chiar și în medii în care pot apărea fulgere, tranzienți de comutație sau alte interferențe electromagnetice. Dispozitivul are un timp de declanșare instantaneu, ceea ce este esențial pentru eliminarea rapidă a defectelor. Modelul Vigi NG125 funcționează într-un interval de tensiune de funcționare de 230-415 V c.a. cu o frecvență de rețea de 50/60 Hz. Dispozitivul dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, care asigură o funcționare fiabilă chiar și în cazul fluctuațiilor tensiunii de rețea. Tensiunea sa de izolare (Ui) este de 690 V c.a., iar tensiunea de impuls (Uimp) este de 8 kV, în conformitate cu standardul IEC/EN 60947-2. Produsul este ușor de instalat: poate fi montat pe o șină DIN standard de 35 mm și fixat la un întrerupător miniatural cu o conexiune cu șurub. Dispozitivul are protecție IP40, care oferă o protecție adecvată împotriva prafului și contactului pentru majoritatea aplicațiilor interioare. În ciuda dimensiunilor sale compacte (118 mm înălțime, 207 mm lățime, 81 mm adâncime), Vigi NG125 oferă performanțe excelente. Dispozitivul este echipat cu conectori de tip tunel care pot acomoda cabluri flexibile cu o secțiune transversală de 10-50 mm² și cabluri rigide cu o secțiune transversală de 16-70 mm². Lungimea de dezizolare a firelor este de 20 mm, iar cuplul de strângere al șuruburilor conectorului este de 6 Nm. Întrerupătorul Schneider Electric Acti9 Vigi NG125 (19101) este o alegere excelentă pentru electricieni profesioniști și specialiști în domeniul electric care caută un produs fiabil, conform standardelor și cu o durată de viață lungă. Dispozitivul garantează 10.000 de cicluri de funcționare electrică în conformitate cu standardul IEC/EN 60947-2. Datorită compatibilității sale electromagnetice remarcabile, are o rezistență la impulsuri de 8/20 μs până la 3000 A. Produsul funcționează în mod fiabil chiar și în medii cu un grad de poluare de 3 și poate fi instalat la altitudini de până la 2000 de metri deasupra nivelului mării.
Schneider Electric Acti 9 Vigi NG125 - 19101 - curent - declanșare de protecție, clasa SI, 4P, 125A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător de circuit
Denumirea scurtă a produsului: Vigi NG125
Poli: 4P
Curent nominal [In]: 125 A
Tip rețea: CA
Sensibilitate curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip A-SI (Super imunizat)
Standarde: IEC/EN 60947-2: Anexa B
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV conform IEC/EN 60947-2
Suport de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: cu șuruburi
Pas de 9 mm: 11
Înălțime: 118 mm
Lățime: 207 mm
Adâncime: 81 mm
Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conectori - terminale: Terminale de tip tunel pentru cabluri flexibile de 10...50 mm², Terminale de tip tunel pentru 16...70 mm² pentru fire rigide
Lungime de dezizolare a firului: 20 mm
Cuplu de strângere: 6 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 μs, 3000 A conform IEC/EN 60947-2
Proiectare tropicală: 2 conform IEC 60068-1
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m
