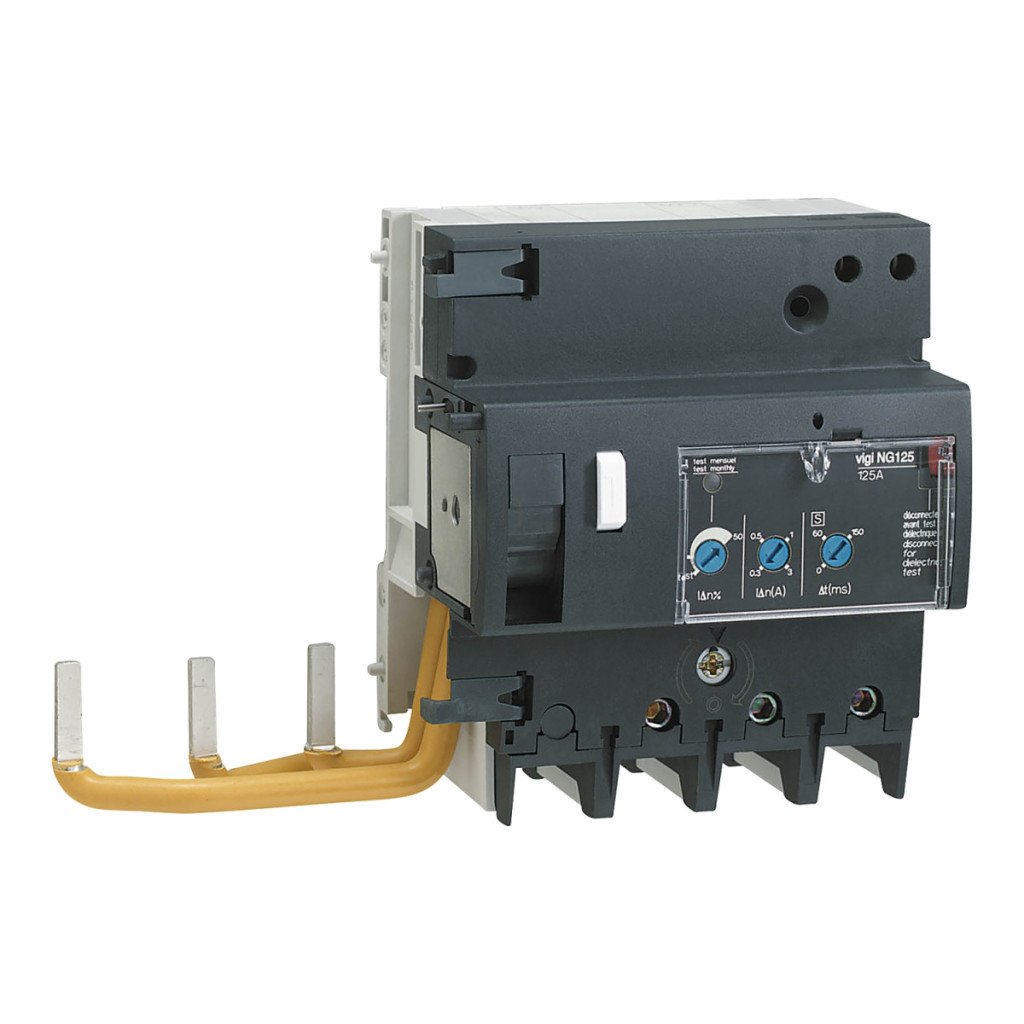

Acti9 Vigi NG125 19106 este un întrerupător de circuit suplimentar de înaltă calitate de la Schneider Electric, care oferă o soluție electrică profesională pentru diverse aplicații. Acest dispozitiv este alegerea ideală pentru protejarea rețelelor electrice din clădiri industriale, comerciale și rezidențiale, unde siguranța și fiabilitatea sunt cerințe esențiale. Întrerupătorul Schneider Electric Acti9 Vigi NG125 este un dispozitiv cu 3 poli, cu un curent nominal de 125 A. O caracteristică specială a dispozitivului este protecția specială A-SI (Super Immunised), care oferă o imunitate remarcabilă la declanșări nedorite, detectând în același timp în mod fiabil pericolele reale. Acest tip de protecție este deosebit de avantajos în medii în care echipamentele electronice, iluminatul cu LED-uri sau convertoarele de frecvență pot provoca perturbații tranzitorii. Tipul Vigi NG125 19106 are o sensibilitate variabilă la curentul de defect, care poate fi setată la 300 mA, 500 mA, 1000 mA și 3000 mA, ceea ce îl face flexibil pentru o varietate de necesități de protecție. Parametrii tehnici remarcabili ai dispozitivului includ o gamă nominală de tensiune de funcționare de 230-415 V c.a., compatibilitate cu frecvența rețelei de 50/60 Hz și tehnologie de declanșare a curentului de defect independentă de tensiune. Conformitatea cu standardul IEC/EN 60947-2: Anexa B garantează calitatea și siguranța. Dispozitivul are o întârziere de declanșare reglabilă, care poate fi instantanee, selectivă sau întârziată, astfel încât poate fi adaptat la cerințele specifice ale sistemului. Tensiunea de izolație de 690 V și rezistența la impulsuri de 8 kV oferă avantaje suplimentare în ceea ce privește funcționarea fiabilă. Modelul Schneider Electric Acti9 Vigi NG125 19106 poate fi montat pe o șină DIN simetrică de 35 mm, fiind ușor de integrat în sistemele existente. Conexiunea electrică la întrerupătorul miniatural se realizează cu șuruburi. Seria Vigi NG125 este recomandată în special utilizatorilor care caută un sistem de protecție fiabil și de înaltă calitate în medii industriale, aplicații industriale sau clădiri comerciale mai mari. Dispozitivul are o lățime de 180 mm, o înălțime de 118 mm și o adâncime de 81 mm și are o durată de viață electrică de 10.000 de cicluri. Conectorii de tip tunel (pentru cabluri flexibile de 10-50 mm² și cabluri rigide de 16-70 mm²) facilitează instalarea și sunt potriviți atât pentru cabluri flexibile, cât și pentru cabluri rigide. Lungimea de dezizolare a cablului de 20 mm și cuplul de strângere de 6 Nm sunt alți parametri importanți de instalare. Nivelul de protecție IP40, gradul de poluare 3 și rezistența la impulsuri de 8/20 μs cu o valoare de 5000A asigură o protecție adecvată pentru dispozitiv chiar și în medii dificile.
Schneider Electric Acti9 Vigi NG125 - 19106 date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a produsului: Vigi NG125
Număr de poli: 3P
Curent nominal: 125 A
Tip rețea: CA
Sensibilitate curent de defect: 300 mA, 500 mA, 1000 mA, 3000 mA
Timp de întârziere protecție curent de defect: Reglabilă instantanee/selectivă/întârziată
Clasa de protecție la curent de defect: Tip A-SI (Super imunizat)
Standarde: IEC/EN 60947-2:Anexa B
Date suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare grup
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC/EN 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC/EN 60947-2
Bază de montare: șină DIN simetrică de 35 mm
Conexiune electrică la întrerupătorul miniatural: cu șuruburi
Pas de 9 mm:11 Înălțime: 118 mm Lățime: 180 mm Adâncime: 81 mm Durată de viață electrică: 10.000 de cicluri conform IEC/EN 60947-2
Conexiuni - terminale: Conectori de tip tunel 10...50 mm² flexibili, Conectori de tip tunel 16...70 mm² rigizi
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 conform IEC/EN 60947-2
Grad de poluare: 3 conform IEC/EN 60947-2
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 5000 A conform IEC/EN 60947-2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă:95% la 55°C Altitudine de funcționare: 2000 m
