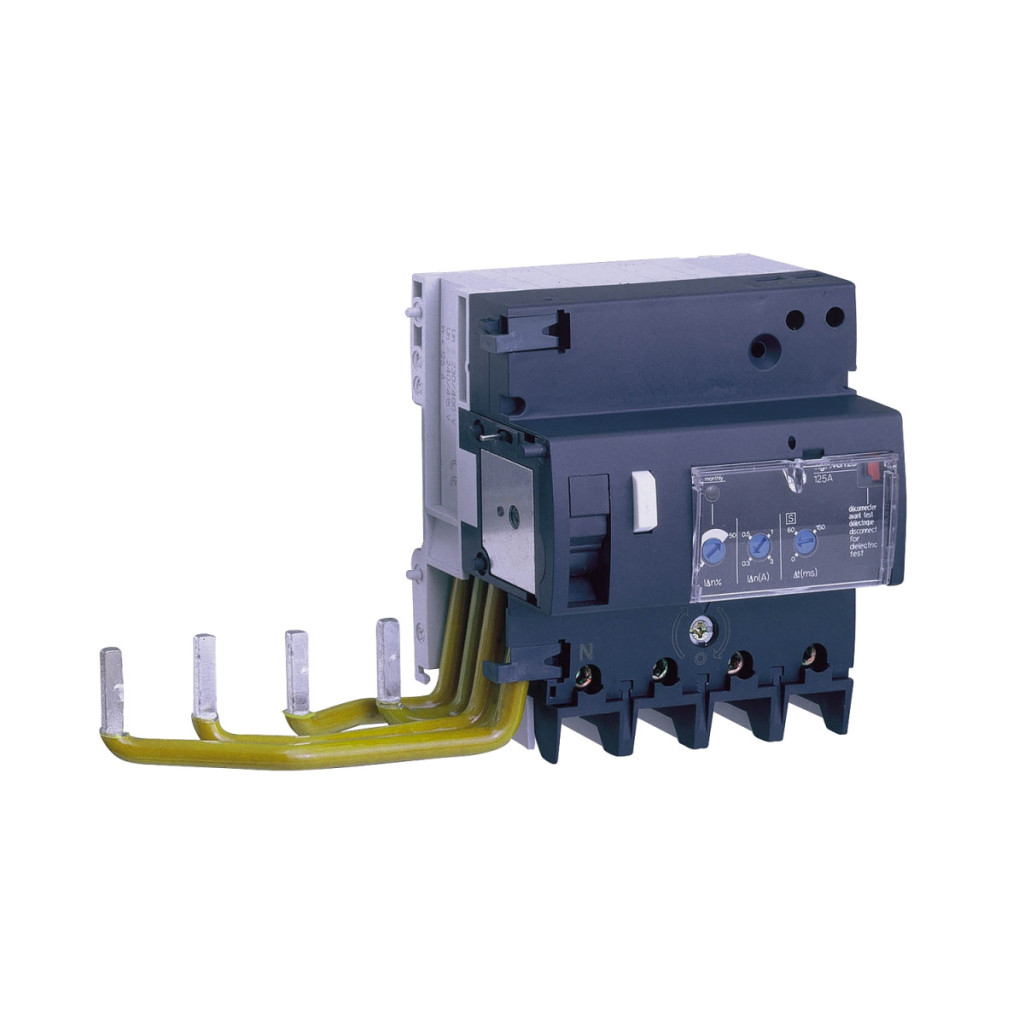

Acti9 Vigi NG125 este un întrerupător de calitate superioară de la Schneider Electric, cu numărul de piesă 19107. Acest dispozitiv avansat oferă o soluție excelentă pentru îmbunătățirea siguranței sistemelor electrice, oferind în același timp o protecție eficientă atât pentru persoane, cât și pentru echipamente împotriva curenților de defect potențial periculoși. Vigi NG125 este un dispozitiv de curent rezidual de tip add-on care face parte din familia de produse Schneider Electric Acti9. Acest dispozitiv cu 4 poli (4P) este proiectat special pentru un curent nominal de 125 amperi și aparține clasei de protecție împotriva defectelor la împământare de tip A-SI (Super Immunised), care asigură un grad ridicat de toleranță la defecte. O caracteristică specială a dispozitivului este tehnologia sa de declanșare a curentului de defect independentă de tensiune, care asigură o funcționare fiabilă în diverse condiții de rețea. Sensibilitatea sa este reglabilă: poate fi setată la 300 mA, 500 mA, 1000 mA sau 3000 mA, în funcție de cerințele sistemului care trebuie protejat. Timpul de întârziere al protecției împotriva defectelor la împământare este, de asemenea, reglabil: puteți alege între funcționare imediată, selectivă sau întârziată, ceea ce permite o aplicare flexibilă în diferite configurații de sistem. Disjunctorul Schneider Electric Acti9 Vigi NG125 19107 poate fi utilizat într-un interval de tensiune de 230-415 V c.a., la o frecvență de rețea de 50/60 Hz. Dispozitivul are o tensiune de izolare de 690 V CA și o tensiune de rezistență la impulsuri de 8 kV, în conformitate cu standardul IEC/EN 60947-2. Dispozitivul este montat pe o șină DIN simetrică de 35 mm și conectat electric cu borne cu șurub. Necesită 11 module (pas de 9 mm) și are dimensiuni fizice de 118 mm înălțime, 207 mm lățime și 81 mm adâncime. Durata de viață electrică a dispozitivului este de 10.000 de cicluri, conform standardului IEC/EN 60947-2. Poate fi conectat cu cabluri flexibile (10-50 mm²) sau rigide (16-70 mm²) prin conectori de tip tunel. Lungimea de dezizolare a cablului este de 20 mm, iar cuplul de strângere al conectorilor este de 6 N.m. Dispozitivul de protecție de tip Schneider Electric Acti9 Vigi NG125 19107 poate fi utilizat atât în ramificații de ieșire, cât și în alimentatoare de grup. Dispozitivul are un grad de protecție IP40 conform IEC/EN 60947-2. Oferă o compatibilitate electromagnetică ridicată, cu o rezistență la impulsuri de 8/20 μs de 5000 A, conform IEC/EN 60947-2. Dispozitivul aparține clasei de tropicalizare 2 conform IEC 60068-1 și poate fi utilizat la temperaturi de până la 55 °C cu o umiditate relativă de până la 95%. Altitudinea maximă de funcționare este de 2000 de metri.
Schneider Electric Acti9 Vigi NG125 - 19107 - electricitate - declanșare de protecție, clasa SI, 4P, 125A, 300 - 3000I - S - Date tehnice R
Date generale
Familia de produse: Acti9
Denumirea produsului: Acti9 Vigi NG125
Tipul produsului: Întrerupător suplimentar
Denumirea scurtă a dispozitivului: Vigi NG125
Număr articol: 19107
Caracteristici electrice
Descriere poli: 4P
Curent nominal: 125 A
Tip rețea: CA
Sensibilitate curent de defect: 300 mA, 500 mA, 1000 mA, 3000 mA
Timp de întârziere a protecției împotriva defectelor la împământare: Reglabil instantaneu/selectiv/întârziat
Clasa de protecție împotriva defectelor la împământare: Tip A-SI (Super imunizat)
Standard: IEC/EN 60947-2: Anexa B
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 230...415 V CA 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform IEC/EN 60947-2)
Tensiune nominală de impuls rezistentă: 8 kV (conform IEC/EN 60947-2)
Caracteristici mecanice
Dispozitiv de montare: șină DIN simetrică de 35 mm
Conexiune electrică: Montare cu șurub
Lățime modul: 11 (pas de 9 mm)
Înălțime: 118 mm
Lățime: 207 mm
Adâncime: 81 mm
Tip conector: Conectori tunel pentru cabluri flexibile de 10...50 mm², Conectori tunel pentru 16...70 mm²
Lungime de dezizolare a cablului: 20 mm
Cuplu de strângere: 6 N.m
Caracteristici de mediu
Grad de protecție IP: IP40 (conform IEC/EN 60947-2)
Grad de poluare: 3 (conform IEC/EN 60947-2)
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5000 A (conform IEC/EN 60947-2)
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Durată de viață
Durată de viață electrică: 10.000 de cicluri (conform IEC/EN 60947-2)
