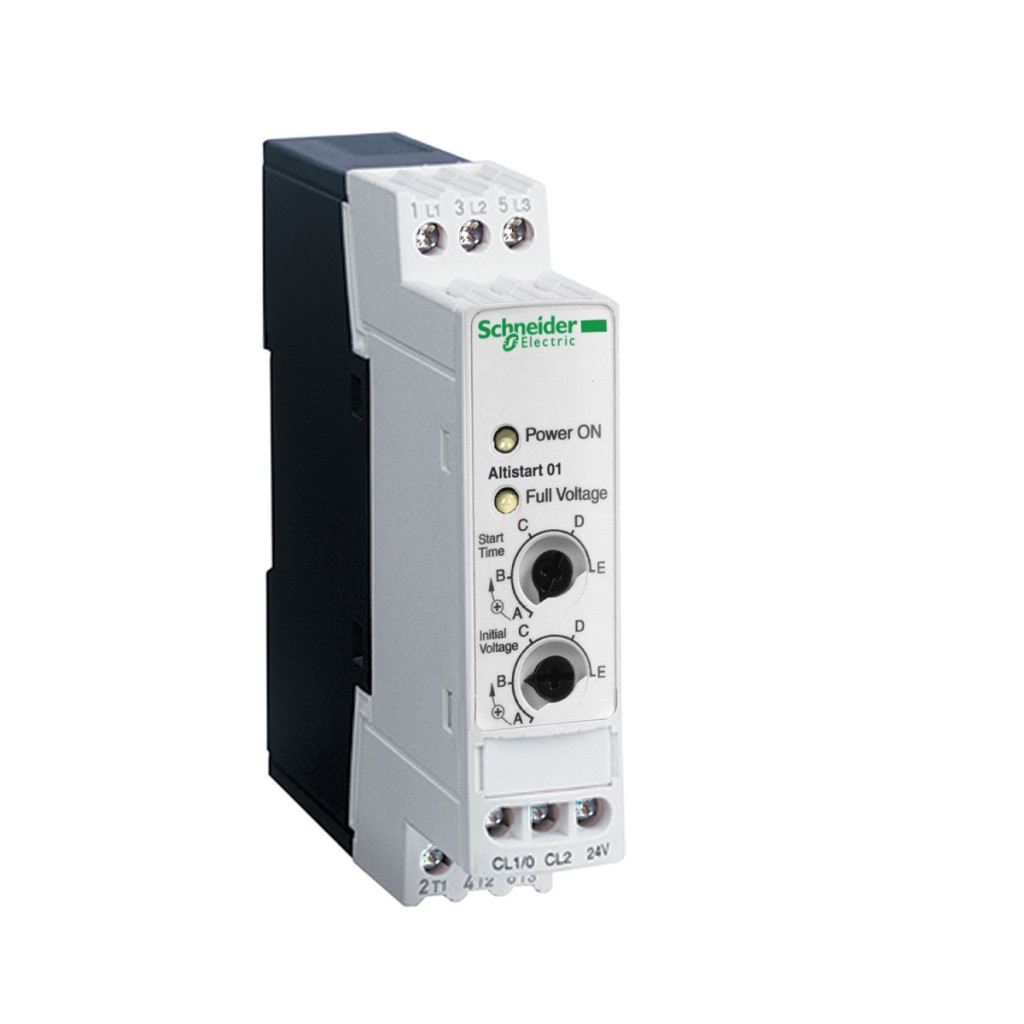

Soft starterul Schneider Electric Altistart 01 ATS01N103FT este o soluție extrem de eficientă și compactă pentru pornirea rafinată a motoarelor asincrone, fiind deosebit de potrivit pentru mașini și echipamente mai simple. Acest soft starter funcționează în intervalul de tensiune 110-480 V și a fost special conceput pentru motoare cu o putere nominală de 0,55-1,1 kW, fiind alegerea ideală pentru aplicații industriale mai mici. Modelul ATS01N103FT utilizează o metodă de pornire cu rampă de tensiune, care reduce semnificativ curentul de pornire și șocul mecanic, asigurând o durată de viață mai lungă atât pentru motor, cât și pentru echipamentul acționat. Soft starterul are un curent nominal de 3 amperi și poate acționa motoare cu puteri nominale diferite: 0,37 kW (monofazat, 230 V), 0,55 kW (trifazat, 230 V) sau chiar 1,1 kW (trifazat, 400 V). Acest lucru îl face flexibil pentru utilizare într-o varietate de medii de operare. Dispozitivul are o gamă largă de funcții, inclusiv o soluție de bypass integrată care preia automat alimentarea directă a motorului odată ce procesul de pornire este finalizat, reducând semnificativ pierderile de căldură și crescând eficiența energetică. Timpul de pornire poate fi setat între 1 și 5 secunde, iar cuplul inițial poate fi controlat între 30 și 80% din pornirea directă de la rețea, permițând o reglare precisă pentru diferite aplicații. ATS01N103FT are o pierdere de putere de numai 19 W în stare tranzitorie și numai 4 W la sarcină maximă, ceea ce înseamnă o eficiență energetică excelentă. Caracteristicile tehnice ale produsului includ categoria de utilizare AC-53B (în conformitate cu EN/IEC 60947-4-2), consumul nominal de curent de 15 A și dimensiuni compacte (100 mm înălțime, 23 mm lățime, 100 mm adâncime). Dispozitivul poate fi montat pe o șină DIN (șină simetrică de 35 mm sau șină asimetrică cu adaptor RHZ 66) și cântărește doar 0,16 kg. Intervalul de temperatură de funcționare este între -10 °C și 50 °C, cu o reducere a curentului de 2% pentru fiecare grad Celsius suplimentar peste 40 °C. Soft starterul are un grad de protecție IP20 și este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-4-2, și are certificări CSA, GOST, C-Tick, UL și CCC.
Schneider Electric Altistart 01 - ATS01N103FT - date tehnice soft starter
Caracteristici principale
Familia de produse: Altistart 01
Tipul produsului: Soft starter
Utilizare prevăzută: Motoare asincrone
Aplicație specifică: Mașini simple
Denumire scurtă a dispozitivului: ATS01
Caracteristici electrice
Număr de faze de rețea: 1 fază
Tensiune nominală de alimentare [Us]: 110...480 V - 10...10 %
Tensiune motor: <= tensiune de alimentare
Putere motor:
0,37 kW, trifazic la 230 V
0,55 kW, trifazat la 230 V
1,1 kW, trifazat la 400 V
0,37 kW, monofazat la 230 V
Puterea motorului (CP):
0,5 CP, trifazat la 230 V
0,5 CP, 3 faze 460 V
1,5 CP, 3 faze 460 V
Categorie de pornire: AC-53B conform EN/IEC 60947-4-2
Curent nominal de pornire [IcL]: 3 A
Consum de curent: 15 A la sarcina nominală
Tip de pornire: Pornire cu rampă de tensiune
Pierdere de putere: 19 W în stare tranzitorie, 4 W la sarcină maximă și la sfârșitul pornirii
Caracteristici de pornire
Timp de pornire: 1 s / 100, 5 s / 20, reglabil între 1-5 s
Cuplu de pornire: 30...80% comparativ cu pornirea directă la rețea
Caracteristici de control
Tensiune circuit de control [Uc]:
110 V CA +/- 10% 30 mA
24 V c.a./c.c. +/- 10 % 25 mA
240 V c.a. +/- 10 % la 65 mA
Curent de ieșire discret: 2 A DC-13, 3 A AC-15
Caracteristici suplimentare
Tip de montare: Cu radiator
Funcție disponibilă: Bypass integrat
Limite tensiune de alimentare: 99…528 V
Frecvență de alimentare: 50...60 Hz - 5...5 %
Frecvență rețea: 47,5...63 Hz
Caracteristici mecanice
Cuplu de strângere: 0,8 N.m
Conexiune electrică: Conector tip cușcă pentru diverse tipuri de cabluri
Marcaj: CE
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 100 mm
Lățime: 23 mm
Adâncime: 100 mm
Gama de putere a motorului AC-3:
0...0,5 kW 200...240 V 1 fază
0...0,5 kW 200...240 V 3 faze
0,55...1 kW 200...240 V 3 faze
1,1...2 kW 380...440 V trifazat
Caracteristici de mediu
Grad de protecție IP: IP20
Grad de poluare: 2 conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5…95 % fără condens sau picături de apă conform EN/IEC 60068-2-3
Temperatura ambiantă de funcționare: -10…40 °C (fără reducere a puterii), 40…50 °C (reducere a puterii cu 2 %/°C)
Temperatură ambiantă de depozitare: -25…70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000 m cu reducere a puterii de 2,2% la fiecare 100 de metri
