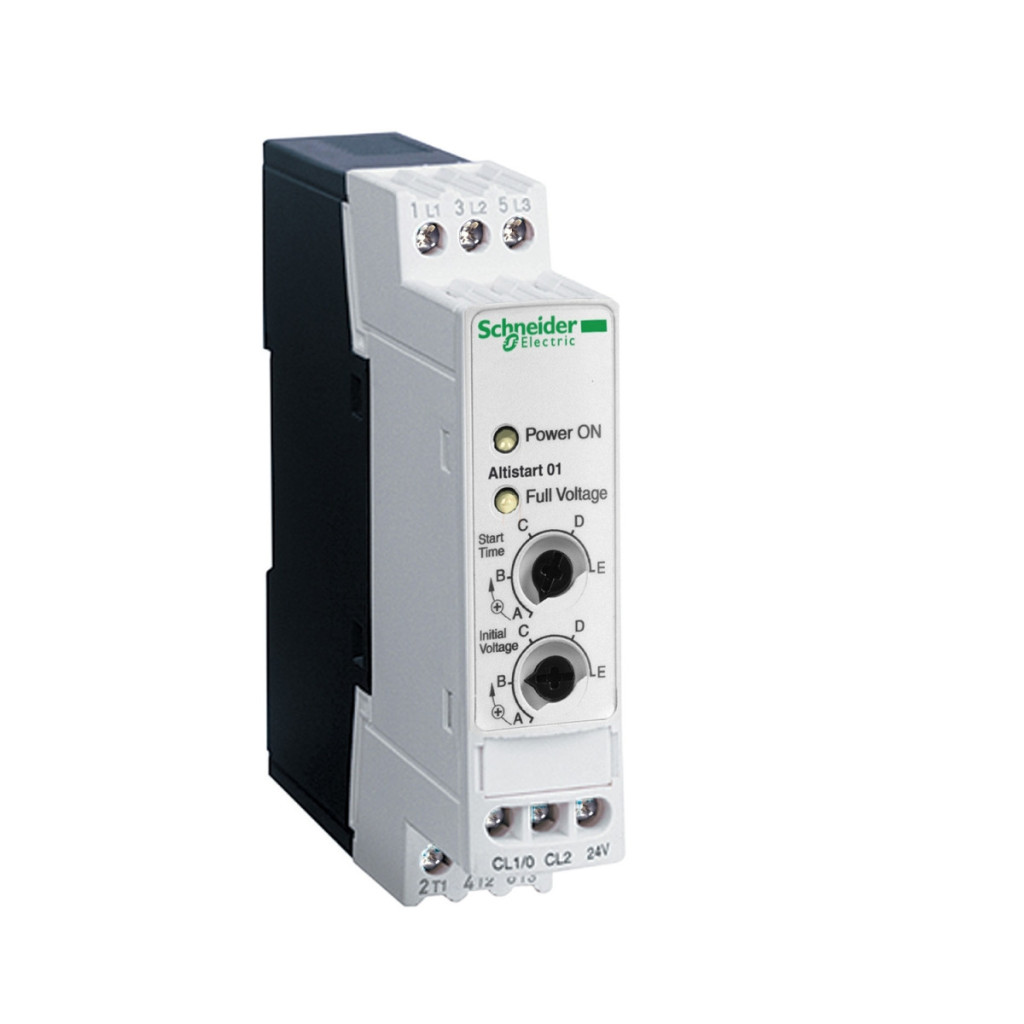

Soft starterul Altistart 01 seria ATS01N106FT este o soluție compactă și fiabilă pentru pornirea și oprirea treptată și ușoară a motoarelor asincrone. Fabricat de Schneider Electric, acest dispozitiv este alegerea ideală pentru mașini și echipamente mai simple, unde pornirea directă ar provoca solicitări mecanice dăunătoare sau perturbări ale rețelei. O caracteristică cheie a soft starterului ATS01N106FT este pornirea cu rampă de tensiune, care reduce semnificativ curentul de pornire al motorului și șocul mecanic asociat. Dispozitivul are un bypass încorporat, care asigură o funcționare eficientă din punct de vedere energetic, minimizând propriile pierderi după accelerarea completă. Cuplul de pornire poate fi reglat între 30-80% în comparație cu cuplul de pornire al unui motor conectat direct la rețeaua electrică, permițând optimizarea acestuia pentru diferite aplicații. Timpul de pornire poate fi controlat în mod flexibil între 1-5 secunde, permițând o gestionare optimă a diferitelor sarcini. Modelul ATS01N106FT oferă o compatibilitate largă, deoarece poate fi utilizat cu orice tensiune de alimentare între 110-480V (±10%) și poate fi conectat atât la rețele monofazate, cât și trifazate. Soft starterul are un curent nominal de 6 A, astfel încât poate gestiona o varietate de puteri ale motorului: 0,75 kW (230 V) pentru motoarele monofazate și 0,75-1,1 kW (230 V) sau 2,2-3 kW (400 V) pentru motoarele trifazate. În ceea ce privește puterea, poate fi utilizat pentru motoare cu o putere de 0,5-3 CP, în funcție de tensiunea de funcționare. Dispozitivul este conform cu categoria de utilizare AC-53B conform EN/IEC 60947-4-2, ceea ce garantează o funcționare fiabilă în medii industriale. Designul practic și ușurința instalării sunt, de asemenea, printre punctele forte ale ATS01N106FT. Cu dimensiunile sale compacte (100 mm înălțime, 23 mm lățime și 100 mm adâncime), dispozitivul cântărește doar 0,16 kg, fiind ușor de instalat chiar și în dulapuri de comandă înguste. Dispozitivul poate fi montat vertical (±10°) pe o șină simetrică (35 mm) sau asimetrică (cu adaptor RHZ 66). Interfața cu utilizatorul oferă feedback clar cu privire la starea de funcționare prin intermediul unui LED verde și unul galben. Controlul este extrem de flexibil, cu multiple tensiuni de control disponibile: 24 V c.a./c.c., 110 V c.a. sau 240 V c.a. Conexiunile electrice se realizează cu conectori cu bloc terminal care acceptă atât cabluri flexibile, cât și rigide, facilitând instalarea. Soft starterul are o compatibilitate electromagnetică (EMC) excelentă, respectând numeroase standarde internaționale, inclusiv CISPR 11 și IEC 60947-4-2. Dispozitivul are un grad de protecție IP20, poate funcționa într-un mediu cu grad de poluare 2 și este rezistent la vibrații și șocuri tipice mediilor industriale. ATS01N106FT poate fi utilizat într-un interval larg de temperaturi de funcționare: nu există degradare a performanței între -10 °C și +40 °C, iar pentru fiecare grad între 40 °C și 50 °C este necesară o reducere a curentului cu 2%. Altitudinea deasupra nivelului mării afectează, de asemenea, performanța: peste 1000 de metri, se recomandă o reducere de 2,2% a curentului pentru fiecare 100 de metri suplimentari. Dispozitivul are numeroase certificări internaționale, inclusiv CE, CSA, UL, CCC și GOST, care confirmă calitatea înaltă a produsului și conformitatea acestuia cu cerințele pieței globale.
Schneider Electric Altistart 01 - ATS01N106FT - date tehnice soft starter
Caracteristici de bază
Familia de produse: Altistart 01
Tipul produsului: Soft starter
Domeniu de aplicare: Motoare asincrone
Aplicație specifică: Mașini simple
Denumirea abreviată a produsului: ATS01
Caracteristici electrice
Număr de faze de rețea: 1 fază
Tensiune nominală de alimentare: 110...480 V - 10...10 %
Putere motor în kW:
3 kW, 3 faze la 400 V
0,75 kW, 3 faze la 230 V
1,1 kW, 3 faze la 230 V
2,2 kW, 3 faze la 400 V
0,75 kW, monofazat la 230 V
Puterea motorului în cai putere:
1 CP, trifazat la 230 V
2 CP, trifazat la 460 V
3 CP, 3 faze la 460 V
0,5 CP, 3 faze la 210 V
1,5 CP, 3 faze la 230 V
Curent nominal de pornire: 6 A
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum de curent: 30 A la sarcină nominală
Tip de pornire: Pornire cu rampă de tensiune
Pierdere de putere: 1 W la sarcină maximă și la sfârșitul pornirii, 31 W în stare tranzitorie
Informații suplimentare
Metodă de montare: Cu aripă de răcire
Funcție disponibilă: Bypass integrat
Limite de tensiune de alimentare: 99...528 V
Frecvența de alimentare: 50...60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de control:
110 V CA +/- 10 % la 30 mA
24 V CA/CC +/- 10 % la 25 mA
240 V c.a. +/- 10 % la 65 mA
Timp de pornire: 1 s / 100, 5 s / 20, reglabil între 1-5 s
Cuplu de pornire: 30...80 % comparativ cu cuplul de pornire al unui motor conectat direct la rețeaua electrică
Caracteristici de ieșire discrete
Curent de ieșire: 2 A DC-13, 3 A AC-15
Caracteristici de conectare și mecanice
Cuplu de strângere: 0,8 N.m
Conectare electrică:Blocuri terminale pentru diverse cabluri (rigide, flexibile, cu sau fără manșoane)
Marcaj: CE
Poziție de funcționare: Verticală +/- 10 grade
Dimensiuni: Înălțime 100 mm, lățime 23 mm, adâncime 100 mm
Greutate netă: 0,16 kg
Cod de compatibilitate: ATS01N1
Gamă de puteri motor (AC-3)
0,55...1 kW la 200...240 V trifazic
1,1...2 kW la 380...440 V trifazic
0,55...1 kW la 200...240 V monofazic
1,1...2 kW la 200...240 V trifazat
2,2...3 kW 380...440 V trifazat
Caracteristici de mediu
Compatibilitate electromagnetică: Conform cu numeroase standarde EMC, inclusiv CISPR 11, IEC 60947-4-2
Standarde: EN/IEC 60947-4-2
Certificări de produs: C-Tick, CCC, CSA, UL, GOST
Grad de protecție IP: IP20
Grad de poluare: 2 conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6, 1,5 mm vârf la vârf (f= 3...13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5...95 % fără condens sau picături de apă conform EN/IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -10...40 °C (fără reducere a puterii), 40...50 °C (reducere a curentului de 2 % pe grad)
Temperatura aerului ambiant în timpul depozitării: -25...70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000 m reducere a curentului cu 2,2 % pentru fiecare 100 de metri suplimentari
