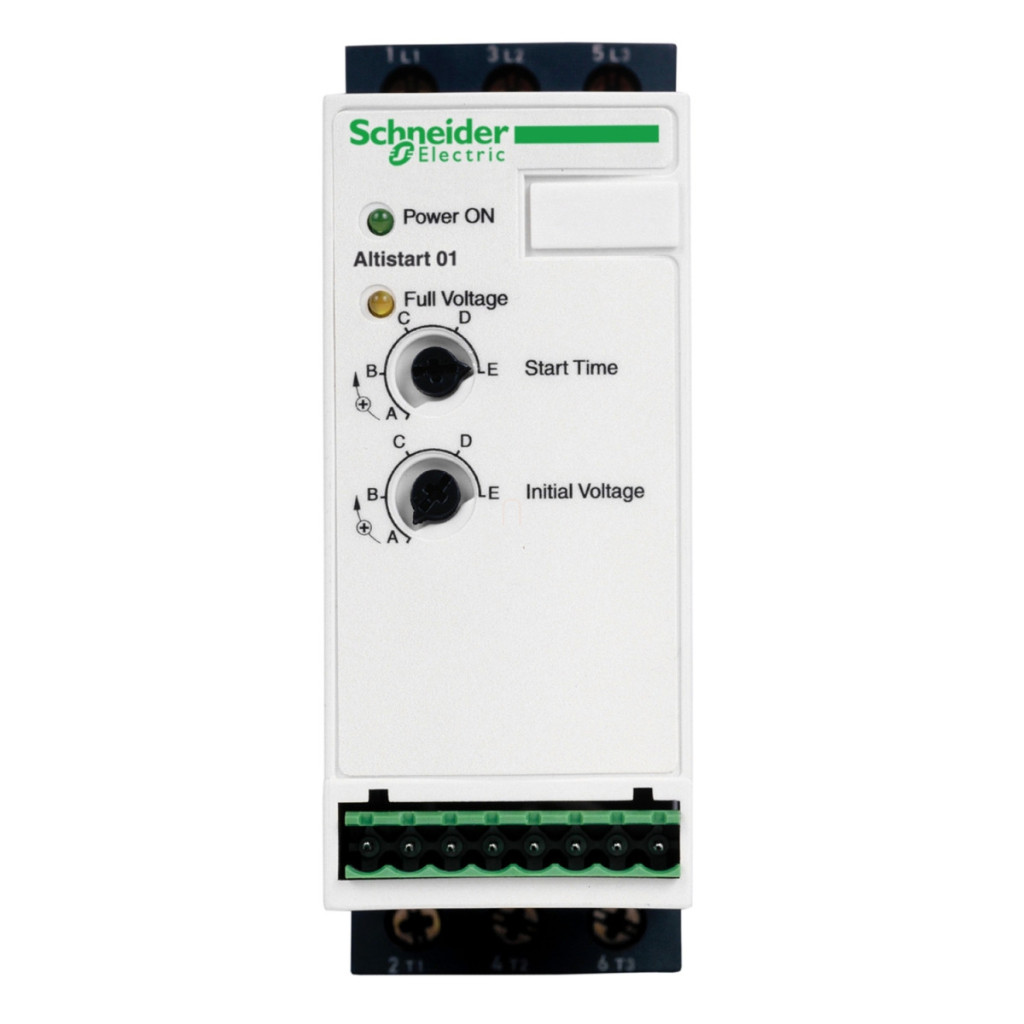

Soft starterul Altistart 01 ATS01N109FT este soluția versatilă oferită de Schneider Electric pentru pornirea și oprirea lină a motoarelor asincrone. Acest dispozitiv compact este ideal pentru mașini și echipamente simple, unde reducerea solicitării mecanice și a vârfurilor curentului de pornire este importantă. Modelul ATS01N109FT are o gamă extrem de flexibilă de tensiuni de alimentare, funcționând între 110 și 480 V, și poate fi conectat la o rețea monofazată. Puterea sa variază în funcție de tipul motorului conectat: pentru motoarele trifazate, poate suporta până la 4 kW la 400 V și 1,5 kW la 230 V, în timp ce pentru motoarele monofazate, poate suporta 1,1 kW la 230 V. În ceea ce privește puterea, acesta oferă 1 CP la 210 V, 2 CP la 230 V și 5 CP la 460 V pentru motoarele trifazate. Dispozitivul are un curent nominal de 9 A și o categorie de utilizare AC-53B în conformitate cu standardul EN/IEC 60947-4-2. O caracteristică specială a soft starterului este că permite pornirea bazată pe rampă de tensiune, care este extrem de blândă pentru mașina acționată. Timpul de pornire reglabil poate varia între 1 și 5 secunde, permițând optimizarea acestuia pentru diferite aplicații. Cuplul de pornire poate fi setat la 30-80% din cuplul de pornire direct de la rețea, ceea ce reduce semnificativ efectul șocului mecanic asupra sistemului. Dispozitivul are o funcție de bypass integrată, care reduce pierderile de căldură și crește eficiența energetică. La sarcină maximă și după pornire, disipă doar 1 W de putere, în timp ce în modul de tranziție această valoare este de 46 W. ATS01N109FT are un curent de ieșire discret de 2 A la DC-13 și 3 A la AC-15. Tensiunea circuitului de control al dispozitivului poate fi de 110 V c.a. (+/- 10%, la 35 mA), 24 V c.a./c.c. (+/- 10%, la 30 mA) sau 240 V c.a. (+/- 10%, la 80 mA). Frecvența rețelei poate fi între 47,5 și 63Hz, cu o toleranță de 5%. Soft starterul are un grad de protecție IP20 și dimensiuni compacte: 124mm înălțime, 45mm lățime și 131mm adâncime. Este ușor de instalat și poate fi poziționat vertical la +/- 10 grade. Poate fi montat pe o șină DIN simetrică (35 mm) sau fixat cu șuruburi. De asemenea, trebuie menționat că soft starterul este rezistent la vibrații (frecvență 1 gn: între 13-150 Hz sau 1,5 mm vârf-vârf între 3-13 Hz) și la șocuri (15 gn până la 11 ms). Intervalul de temperatură de funcționare este între -10 °C și 40 °C fără reducerea sarcinii, în timp ce între 40-50 °C este necesară o reducere a curentului de 2% pe grad. ATS01 poate fi utilizat și la altitudini mari: până la 1000 de metri fără reducere a puterii și, peste această valoare, cu o reducere de 2,2% pentru fiecare 100 de metri suplimentari.
Schneider Electric Altistart 01 - ATS01N109FT date tehnice
Caracteristici generale
Familia de produse: Altistart 01
Tipul produsului: Soft starter
Utilizare prevăzută: Motoare asincrone
Aplicație specială: Mașini simple
Denumire scurtă a produsului: ATS01
Caracteristici electrice
Număr de faze de rețea: 1 fază
Tensiune nominală de alimentare: 110...480 V - 10...10 %
Puterea motorului kW: 4 kW, 3 faze la 400 V
1,5 kW, 3 faze la 230 V
1,1 kW, 1 fază la 230 V
Puterea motorului HP: 1 HP, trifazat la 210 V
2 CP, trifazat la 230 V
5 CP, trifazat la 460 V
Curent nominal de pornire IcL: 9 A
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum de curent: 45 A la sarcină nominală
Tip de pornire: Pornire cu rampă de tensiune
Disipare de putere în W: 1 W la sarcină maximă și după finalizarea pornirii
46 W în stare tranzitorie
Caracteristici suplimentare
Metodă de montare: Cu radiator
Funcție disponibilă: Bypass integrat
Limite de tensiune de alimentare: 99...528 V
Frecvență de alimentare: 50...60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de control: 110 V c.a. +/- 10 % la 35 mA
24 V c.a./c.c. +/- 10 % la 30 mA
240 V c.a. +/- 10 % la 80 mA
Timp de pornire: 1 s / 100
5 s / 20
Reglabil de la 1 la 5 s
Cuplu de pornire: 30...80% din cuplul de pornire al unui motor conectat direct la rețeaua electrică
Curent de ieșire discret: 2 A DC-13
3 A AC-15
Caracteristici mecanice
Cuplu de strângere: 0,5 N.m - 1,9...2,5 N.m
Conexiune electrică: terminal cu șurub de 4 mm - circuit de alimentare rigid 1 1...10 mm² AWG 8
Terminal cu șurub - rigid fără capăt de cablu 1 0,5...2,5 mm² AWG 14 circuit de control
Marcaj: CE
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 124 mm
Lățime: 45 mm
Adâncime: 131 mm
Condiții de mediu
Clasă de protecție IP: IP20
Grad de poluare: 2 conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6
1,5 mm vârf la vârf (f= 3...13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5...95 % fără condens sau picurare de apă conform EN/IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -10...40 °C (fără reducere a puterii)
40...50 °C (cu reducere de 2 % per °C)
Altitudine de funcționare: <= 1000 m fără reducere
> 1000 m cu reducere de 2,2 % per 100 m suplimentari
