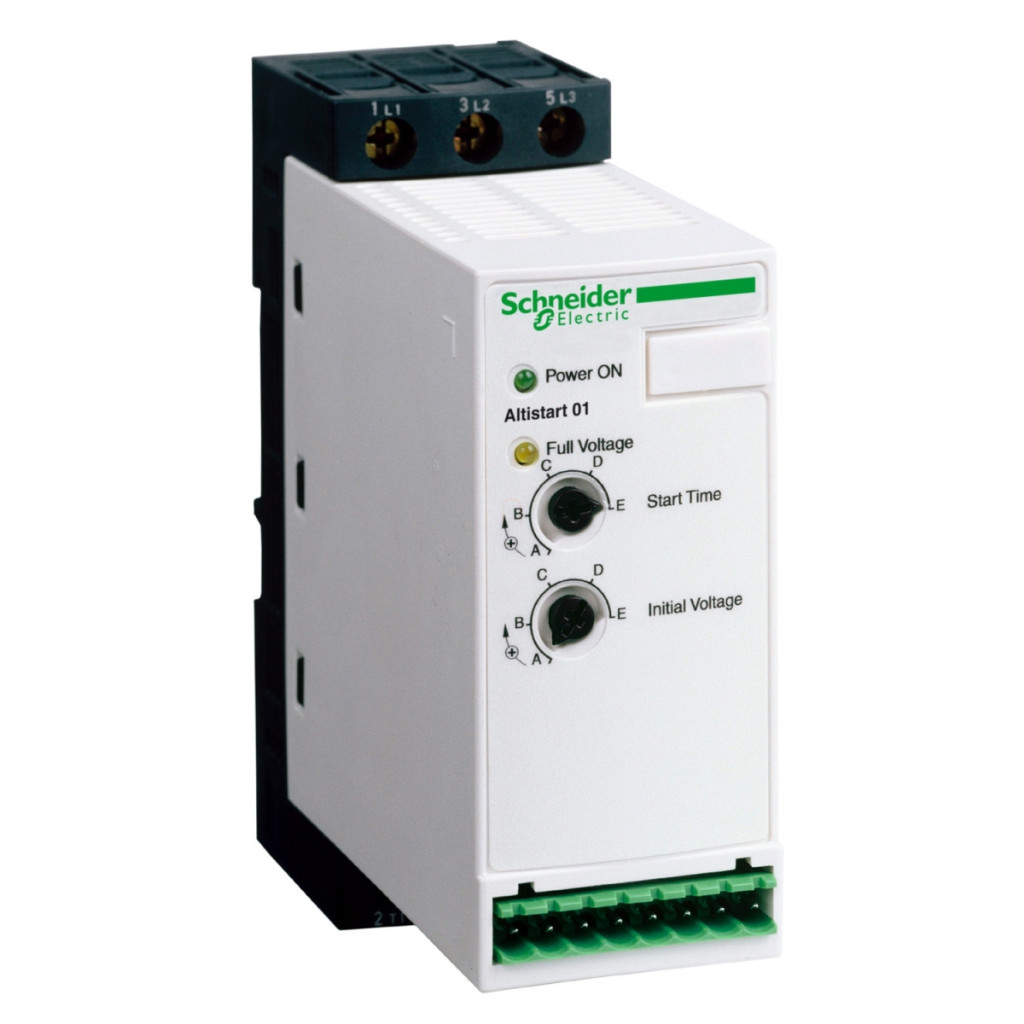

Schneider Electric Altistart 01 - ATS01N125FT - date tehnice soft starter
Date de bază
Familia de produse: Altistart 01
Tipul produsului: Soft starter
Aplicație: Pentru motoare asincrone, mașini simple
Denumire scurtă a produsului: ATS01
Număr articol: ATS01N125FT
Caracteristici electrice
Număr de faze de rețea: 1 fază
Tensiune nominală de alimentare: 110...480 V (-10...10%)
Limite tensiune de alimentare: 99...528 V
Frecvență rețea: 47,5...63 Hz (50...60 Hz ±5%)
Mod de pornire: Pornire cu rampă de tensiune
Timp de pornire: Reglabil între 1 și 5 secunde
Cuplu de pornire: 30-80% din pornirea directă la rețea
Tensiune de ieșire: <= tensiune de alimentare
Tensiuni circuit de control: 110 V c.a. ±10% (35 mA), 24 V c.a./c.c. ±10% (30 mA), 240 V c.a. ±10% (80 mA)
Date de performanță
Curent nominal al soft starterului: 25 A
Consum de curent: 125 A la sarcina nominală
Puterea motorului (kW):
11 kW, trifazat, 400 V
3 kW, trifazat, 230 V
4 kW, trifazat, 230 V
9 kW, trifazat, 400 V
7,5 kW, trifazat, 400 V
5,5 kW, trifazat, 230 V
2,2 kW, monofazat, 230 V
Puterea motorului (CP):
11 CP, trifazat, 460 V
2 CP, trifazat, 210 V
3 CP, trifazat, 210 V
5 CP, trifazat, 230 V
9 CP, trifazat, 460 V
7,5 CP, trifazat, 230 V
Pierdere de putere: 1 W la sarcină maximă și la sfârșitul pornirii, 126 W în stare tranzitorie
Funcții suplimentare
Metodă de montare: Cu aripă de răcire
Funcții disponibile: Bypass integrat
Caracteristici mecanice
Cuplu de strângere a șuruburilor: 0,5 N.m, 1,9...2,5 N.m
Conexiuni electrice: Terminale cu șurub, diverse dimensiuni pentru circuite de alimentare și control
Marcaj: CE
Poziție de funcționare: Verticală ±10 grade
Dimensiuni: Înălțime: 124 mm, Lățime: 45 mm, Adâncime: 131 mm
Greutate netă: 0,35 kg
Mediu de funcționare
Grad de protecție IP: IP20
Grad de poluare: 2 (conform EN/IEC 60947-4-2)
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6, 1,5 mm vârf la vârf (f= 3...13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5...95% fără condens sau picurare de apă (conform EN/IEC 60068-2-3)
Temperatură de funcționare: -10...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a curentului de 2%/°C)
Temperatură de depozitare: -25...70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000 m cu reducere a curentului de 2,2%/100 m
Standarde și certificări
Standarde: EN/IEC 60947-4-2
Certificări de produs: C-Tick, CCC, GOST, CSA, UL
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Cod de compatibilitate: ATS01N1
Compatibilitate electromagnetică: Conform cu numeroase standarde EMC, inclusiv CISPR 11, seria IEC 61000-4, EN 50082-1, EN 50082-2.
