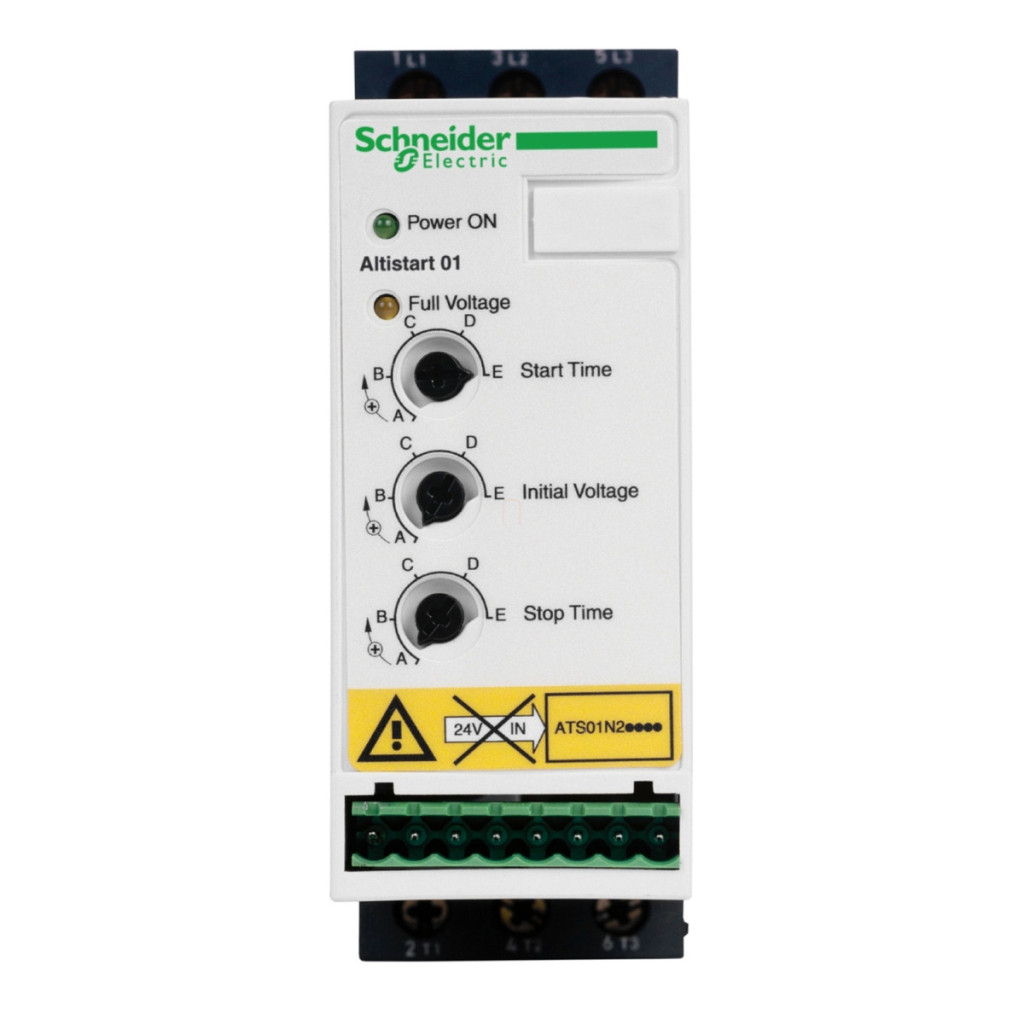

Soft starterul Altistart 01 (ATS01N206LU) este un dispozitiv de pornire a motorului versatil și compact, special conceput pentru motoarele asincrone. Fabricat de Schneider Electric, modelul ATS01N206LU oferă un soft starter trifazat proiectat pentru tensiune de alimentare de 200-240 V, oferind o soluție ideală pentru pornirea și oprirea lină și eficientă a motoarelor asincrone trifazate cu o putere nominală de 0,75-1,1 kW. Funcționarea de bază a produsului se bazează pe principiul rampei de tensiune, care permite pornirea treptată și ușoară a motorului, reducând astfel solicitarea mecanică și sarcina asupra rețelei electrice. Soft starterul ATS01N206LU permite setarea cuplului inițial între 30 și 80%, ceea ce reduce semnificativ solicitarea mecanică a motorului în timpul pornirii și consumul maxim de curent din rețea. Dispozitivul are un curent nominal de 6 A, fiind ideal pentru aplicații industriale de dimensiuni mici și medii și pentru mașini simple. Soft starterul are o funcție de bypass încorporată care ocolește automat circuitul de pornire odată ce procesul de pornire este finalizat, minimizând pierderile de putere și generarea de căldură în timpul funcționării normale. Soft starterul ATS01N206LU oferă o serie de opțiuni de setare: timpul de pornire poate fi setat între 1 și 10 secunde, iar timpul de decelerare poate fi setat, de asemenea, între 1 și 10 secunde. Dispozitivul are două LED-uri pentru indicarea vizuală a stării de funcționare: un LED verde indică faptul că dispozitivul este pornit, în timp ce un LED galben indică faptul că tensiunea nominală a fost atinsă. Dispozitivul are intrări logice (LI1, LI2, BOOST) și ieșiri (LO1 și ieșire releu) care oferă opțiuni suplimentare de control. Demarorul acceptă atât modurile de control cu 2 fire, cât și cu 3 fire, permițând integrarea flexibilă în diverse sisteme de automatizare. Demarorul soft Schneider Electric ATS01N206LU are un design robust, clasa de protecție IP20 și poate fi utilizat într-un interval larg de temperaturi (-10 °C până la +40 °C fără reducere a puterii, 40-50 °C cu reducere a curentului cu 2%). Dispozitivul poate fi montat pe o șină DIN (simetrică de 35 mm) sau fixat cu șuruburi, iar dimensiunile sale compacte (45 × 124 × 131 mm) permit instalarea sa în spații mici. ATS01N206LU respectă cele mai importante standarde internaționale și are certificări CE, UL, CSA, GOST și CCC, printre altele, asigurând acceptarea globală și conformitatea cu diverse cerințe industriale.
Schneider Electric Altistart 01 - ATS01N206LU - soft starter/soft stop, 6A, 1,1kW, 3f, 200…240VAC, 2 faze controlate date tehnice
Caracteristici principale
Familia de produse: Altistart 01
Tipul produsului sau componentului: Soft starter
Scopul produsului: Motoare asincrone
Aplicație specifică produsului: Mașină simplă
Denumire scurtă a dispozitivului: ATS01
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 200...240 V - 10...10 %
Puterea motorului kW: 0,75 kW, 3 faze 200...240 V; 1,1 kW, 3 faze 200...240 V
Puterea motorului HP: 1 HP, 3 faze 200...240 V; 1,5 CP, trifazat 200...240 V
Valoare de pornire IcL: 6 A
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum de curent: 30 A la sarcină nominală
Tip de pornire: Pornire cu rampă de tensiune
Disipare de putere în W: 4 W la sarcină maximă și la sfârșitul pornirii; 64 W în stare tranzitorie
Caracteristici suplimentare
Metodă de montare: Cu placă de răcire
Funcție disponibilă: Bypass integrat
Limite de tensiune de alimentare: 180...264 V
Frecvența de alimentare: 50...60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de control: Încorporată în starter Timp de pornire: Reglabil de la 1 la 10 s Timp de decelerare: Reglabil de la 1 la 10 s Cuplu de pornire: 30...80% din cuplul de pornire al unui motor conectat direct la rețea
Tip intrare discretă: Logică (LI1, LI2, BOOST) funcții de oprire, pornire și asistență la pornire <= 8 mA 27 kOhm
Caracteristici de mediu
Grad de protecție IP: IP20
Grad de poluare: 2 conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f = 13...150 Hz) conform EN/IEC 60068-2-6; 1,5 mm vârf la vârf (f = 3...13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5...95% fără condens sau picături de apă conform EN/IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: -10...40 °C (fără reducere a puterii); 40...50 °C (cu reducere de 2 % per °C)
Temperatura ambiantă în timpul depozitării: -25...70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere; > 1000 m cu reducere de 2,2% pentru fiecare 100 m suplimentari
Caracteristici fizice
Înălțime: 124 mm
Lățime: 45 mm
Adâncime: 131 mm
Cod de compatibilitate: ATS01N2
Gama de putere a motorului AC-3: 0,55...1 kW 200...240 V trifazat; 1,1...2 kW 200...240 V trifazat
Tipul demarorului motorului: Demaror soft
