Soft starterul Schneider Electric Altistart seria 01 ATS01N206QN oferă o soluție ideală pentru pornirea și oprirea ușoară a motoarelor asincrone. Acest dispozitiv compact oferă performanțe remarcabile pentru motoarele asincrone trifazate de până la 3 kW, protejând în același timp sistemul împotriva supratensiunilor bruște și a solicitărilor mecanice. Soft starterul ATS01N206QN funcționează într-un interval de tensiune de alimentare de 380-415 V, cu o toleranță de 10%. Cu un curent nominal de 6 A, dispozitivul este ideal pentru motoare trifazate cu o putere nominală de 1,5 kW, 2,2 kW și 3 kW. Funcția de bypass încorporată asigură o funcționare eficientă, minimizând pierderile de energie în timpul funcționării normale. Dispozitivul funcționează cu pornire în rampă de tensiune, iar cuplul inițial poate fi reglat între 30-80% din cuplul conexiunii directe la rețea, ceea ce îl face ideal pentru aplicații în care este necesară o pornire treptată pentru a proteja componentele mecanice. ATS01N206QN are o serie de caracteristici avansate, inclusiv timpul de pornire reglabil (1-10 secunde) și timpul de decelerare. Intrările logice încorporate (LI1, LI2) și funcția BOOST permit controlul opririi, pornirii și asistenței la pornire. Dispozitivul are o ieșire logică cu colector deschis (LO1) și ieșiri releu (R1A, R1C) care indică sfârșitul procesului de pornire. LED-ul verde indică faptul că dispozitivul este pornit, în timp ce LED-ul galben indică faptul că tensiunea nominală a fost atinsă. Tensiunea circuitului de control este încorporată în dispozitiv, astfel încât nu este necesară o sursă de alimentare separată pentru control. Soft starterul are protecție IP20, o aripă de răcire pentru disiparea căldurii și poate fi montat în două moduri diferite: pe o șină simetrică de 35 mm sau cu fixare cu șuruburi. Dispozitivul are dimensiuni compacte: 124 mm înălțime, 45 mm lățime și 131 mm adâncime. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare: între -10 °C și +40 °C fără reducerea puterii și între 40 °C și 50 °C cu o reducere a curentului de 2% pe grad. Limita de altitudine de funcționare este de 1000 m fără reducerea performanței, iar peste această limită, este necesară o reducere a curentului de 2,2% pentru fiecare 100 de metri suplimentari. ATS01N206QN este conform cu standardul EN/IEC 60947-4-2 și are certificări UL, CSA, GOST, C-Tick și CCC, ceea ce îl face potrivit pentru utilizare la nivel mondial, în conformitate cu diverse reglementări de piață. Dispozitivul are, de asemenea, o compatibilitate electromagnetică (EMC) remarcabilă, îndeplinind cerințele CISPR 11, IEC 61000-4-12, IEC 61000-4-2, EN 50082-1/2 și multe alte standarde relevante.

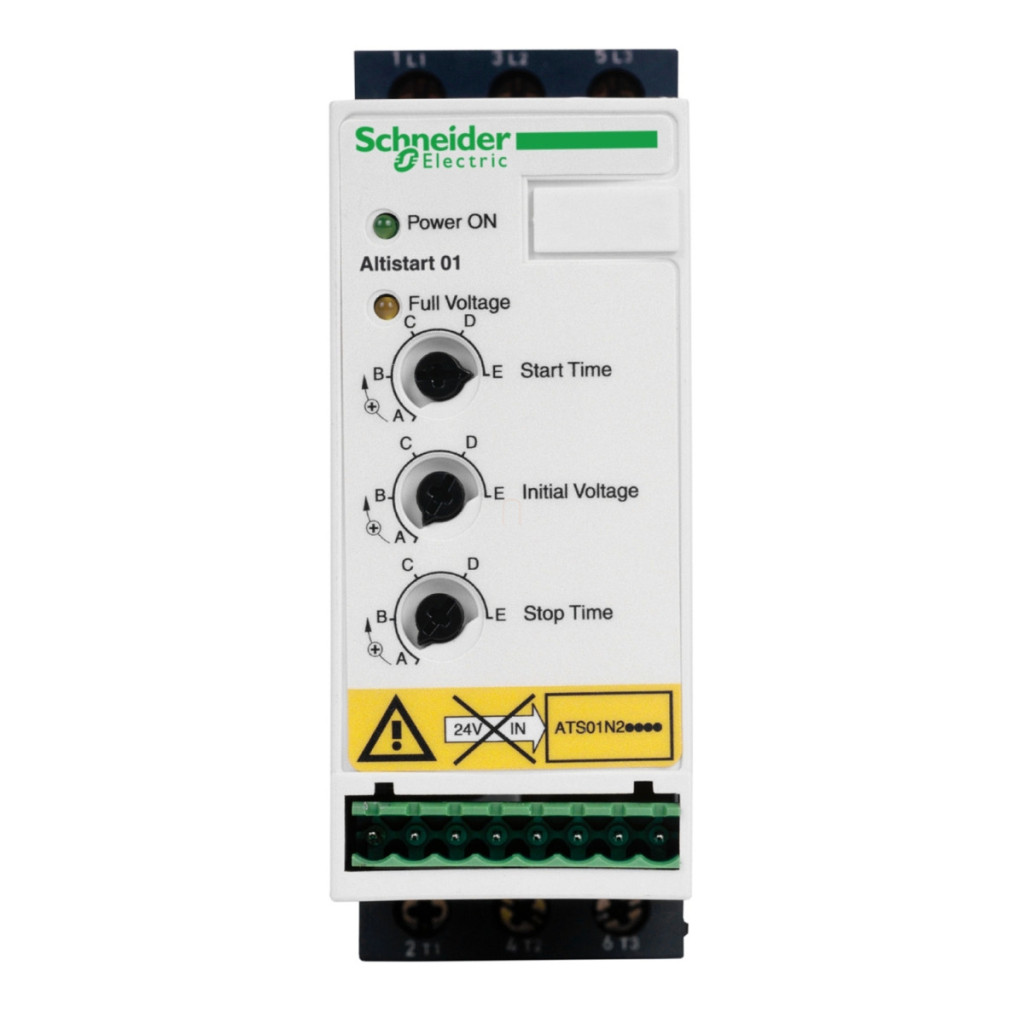

Schneider Electric Altistart 01 - ATS01N206QN - soft starter/soft stop, 6A, 3kW, 3f, 380…415VAC, 2 faze controlate date tehnice
Caracteristici principale
Familia de produse: Altistart 01
Tipul produsului: Soft starter
Domeniu de aplicare: Motoare asincrone
Aplicație specială: Mașini simple
Denumire scurtă a produsului: ATS01
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...415 V - 10...10 %
Puterea motorului: 3 kW, 3 faze la 380...415 V; 1,5 kW, 3 faze la 380...415 V; 2,2 kW, 3 faze la 380...415 V
Curent nominal de pornire: 6 A
Date tehnice
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum de curent: 30 A la sarcina nominală
Tip de pornire: Pornire cu creștere de tensiune
Pierdere de putere: 4 W la sarcină maximă și la sfârșitul pornirii; 64 W în stare tranzitorie
Tip de montare: Cu radiator
Funcție disponibilă: Bypass încorporat
Limite de tensiune de alimentare: 342…456 V
Frecvență de alimentare: 50...60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Caracteristici de control
Tensiune circuit de control: Încorporată în starter
Timp de pornire: 1 s / 100; 5 s / 20; 10 s / 10; Reglabil între 1 și 10 s
Timp de decelerare: Reglabil între 1 și 10 s
Cuplu de pornire: 30...80% din cuplul motorului cu pornire directă
Tip intrare discretă: Funcții logice (LI1, LI2, BOOST) de oprire, pornire și asistență la pornire <= 8 mA 27 kOhm
Tensiune intrare discretă: 24...40 V
Caracteristici ieșire
Tip ieșire discretă: Logică colector deschis LO1 semnal de pornire/oprire; Ieșiri releu R1A, R1C NO
Tensiune ieșire discretă: 24 V (limite de tensiune: 6...30 V) logică cu colector deschis
Curent minim de comutare: 10 mA la 6 V CC pentru ieșiri releu
Afișaj
Tip afișaj: 1 LED (verde) pornire activată; 1 LED (galben) tensiune nominală atinsă
Conexiuni
Conexiune electrică: terminal cu șurub de 4 mm - circuit de alimentare rigid 1 1...10 mm² AWG 8; Terminal cu șurub - fără capăt de cablu rigid 1 0,5...2,5 mm² AWG 14 circuit de control
Caracteristici fizice
Marcaj: CE
Poziție de funcționare: Verticală +/- 10 grade Înălțime: 124 mm Lățime: 45 mm Adâncime: 131 mm Condiții de mediu Protecție IP: IP20
Grad de contaminare: 2 conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6; 1,5 mm vârf la vârf (f= 3…13 Hz) conform EN/IEC 60068-2-6
Rezistență la impact: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5…95 % fără condens sau picături de apă conform EN/IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: -10…40 °C (fără reducerea puterii); 40…50 °C (cu reducere de 2 % per °C)
Temperatura ambiantă în timpul depozitării: -25…70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere; > 1000 m cu reducere a curentului de 2,2% pentru fiecare 100 m suplimentari
