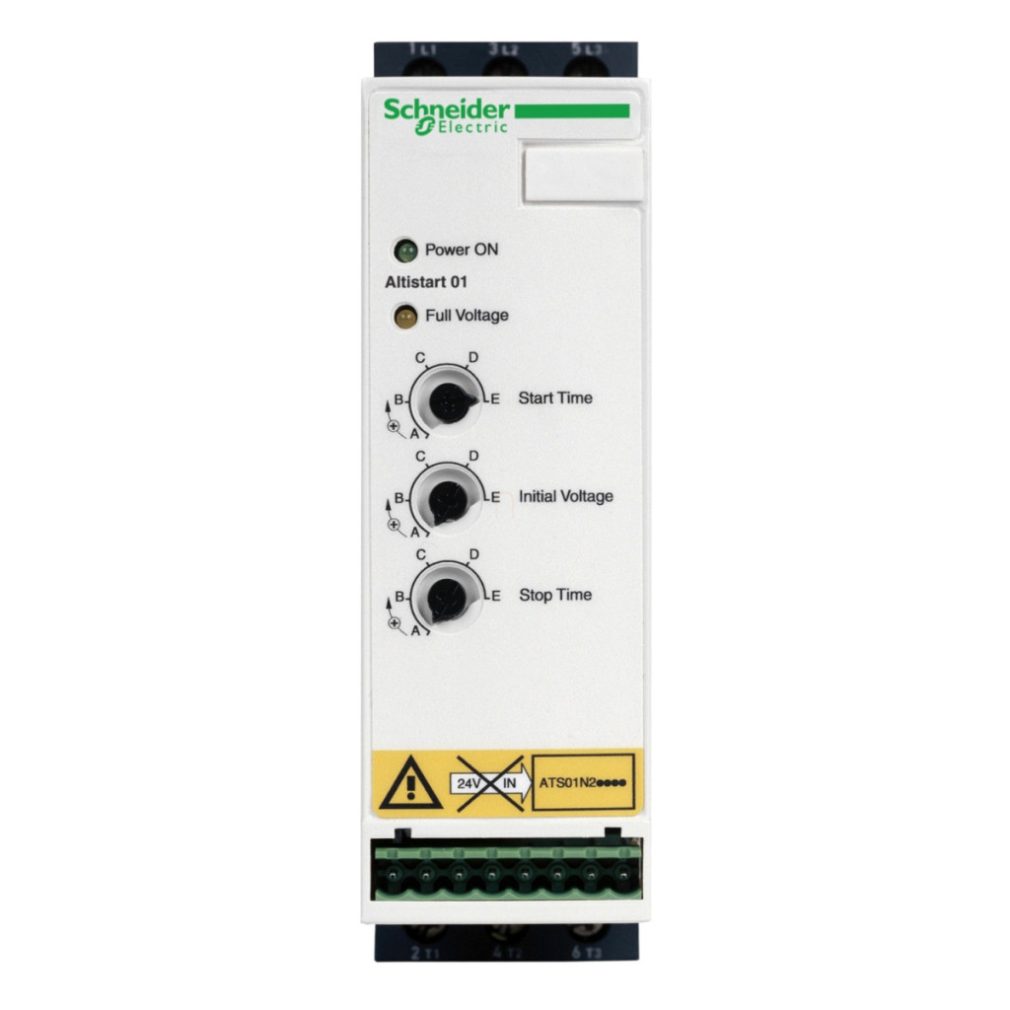

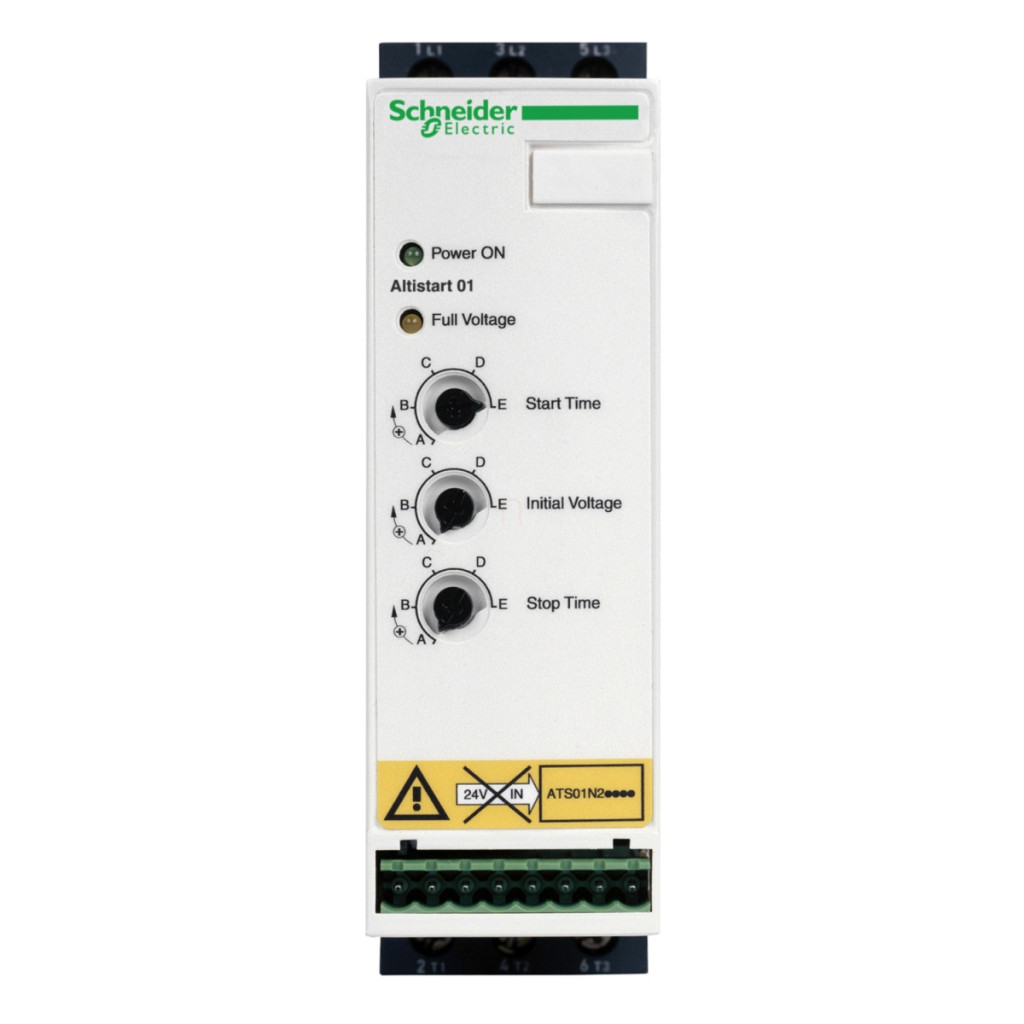

ATS01N222LU este un soft starter compact din seria Altistart 01 de la Schneider Electric, conceput special pentru pornirea și oprirea motoarelor asincrone. Acest dispozitiv de înaltă performanță permite pornirea ușoară și graduală a motoarelor trifazate de 4-5,5 kW în intervalul 200-240 V, reducând semnificativ solicitarea mecanică și electrică în timpul procesului de pornire. Cu un curent nominal de 22 amperi, soft starterul ATS01N222LU asigură o pornire ușoară a motorului cu o funcție de rampă de tensiune care poate fi reglată de la 1 la 10 secunde. Dispozitivul oferă, de asemenea, o funcție de oprire lentă, care poate fi reglată de asemenea de la 1 la 10 secunde. Această dublă funcție este o soluție excelentă pentru aplicații în care pornirea și oprirea bruscă ar putea deteriora echipamentul sau dispozitivul acționat. Cuplul de pornire poate fi reglat între 30-80% din cuplul implicit, permițând o adaptare optimă la diferite caracteristici de sarcină. ATS01N222LU are o funcție de bypass integrată care reduce pierderile de căldură și crește eficiența energetică a dispozitivului. În timpul funcționării normale, pierderea de putere este de numai 4,5 W, în timp ce în condiții tranzitorii este de numai 124,5 W. Dispozitivul are protecție IP20 și funcționează la sarcină maximă la temperaturi ambientale între -10 °C și +40 °C (poate fi utilizat la o reducere a curentului de 2% între 40-50 °C).Tensiunea circuitului de control este încorporată, iar dispozitivul are două intrări logice (LI1, LI2) și o funcție BOOST, care permit utilizarea funcțiilor de oprire, pornire și pornire rapidă. O caracteristică remarcabilă a soft starterului Schneider Electric ATS01N222LU este opțiunile sale flexibile de instalare, care permit atât montarea pe o șină DIN simetrică de 35 mm, cât și fixarea cu șuruburi. Dispozitivul are dimensiuni compacte (154 mm înălțime, 45 mm lățime și 131 mm adâncime), ceea ce permite instalarea cu economie de spațiu chiar și în dulapuri de comutație înguste. Designul cu aripă de răcire asigură o disipare adecvată a căldurii, garantând astfel o durată lungă de viață. ATS01N222LU este alegerea potrivită pentru acționarea mașinilor simple, unde protecția motorului și a mecanismelor acționate este importantă. Dispozitivul are certificări internaționale (UL, CSA, GOST, C-Tick, CCC) și este conform cu standardul EN/IEC 60947-4-2. Soft starterul are protecție avansată împotriva compatibilității electromagnetice (EMC) și este rezistent la vibrații și șocuri, în conformitate cu standardele relevante. Aceste caracteristici fac din ATS01N222LU o alegere fiabilă în medii industriale în care fiabilitatea și durata lungă de viață sunt de o importanță capitală.
Schneider Electric Altistart 01 - ATS01N222LU - soft starter/soft stop, 22A, 5,5kW, 3f, 200…240 V c.a., 2 faze controlate date tehnice
Parametri tehnici de bază
Familia de produse: Altistart 01
Tipul produsului: Soft starter
Utilizare prevăzută: Motoare asincrone
Aplicație specială: Pentru mașini simple
Denumire scurtă a dispozitivului: ATS01
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 200...240 V - 10...10 %
Puterea motorului kW: 4 kW, 3 faze la 200...240 V
5,5 kW, 3 faze la 200...240 V
Puterea motorului HP: 5 HP, 3 faze la 200....240 V
7,5 CP, trifazat 200...240 V
Curent nominal de pornire: 22 A
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum de energie: 110 A la sarcină nominală
Tip de pornire: Pornire cu rampă de tensiune
Disipare de putere: 124,5 W în stare tranzitorie
4,5 W la sarcină maximă și la sfârșitul pornirii
Caracteristici suplimentare
Metodă de montare: Cu radiator
Funcții disponibile: Bypass integrat
Limite de tensiune de alimentare: 180…264 V
Frecvență de alimentare: 50...60 Hz - 5...5 %
Frecvență rețea: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de control: Integrată în starter Timp de pornire: 1 s / 100
5 s / 20
10 s / 10
Reglabil între 1 și 10 s Timp de decelerare: Reglabil între 1 și 10 s Cuplu de pornire: 30...80% comparativ cu cuplul de pornire al unui motor conectat direct la rețeaua electrică
Tip intrare discretă: Funcții logice (LI1, LI2, BOOST) de oprire, funcționare și pornire <= 8 mA 27 kOhm
Tensiune intrare discretă: 24...40 V Logică intrare discretă: Pozitivă LI1, LI2, BOOST În starea 0: < 5 V și <= 0,2 mA; 1 stare: > 13 V, >= 0,5 mA
Curent ieșire discretă: 2 A DC-13
3 A AC-15
Tip ieșire discretă: Logică colector deschis LO1 semnal de pornire/oprire
Ieșire releu R1A, R1C NO
Tensiune de ieșire discretă: 24 V (limite de tensiune: 6...30 V) logică cu colector deschis
Curent minim de comutare: 10 mA la 6 V DC pentru ieșiri releu
Curent maxim de comutare: Ieșiri releu: 2 A la 250 V AC cos phi = 0,5 și L/R = 20 ms sarcină inductivă
Ieșiri releu: 2 A la 30 V CC cos phi = 0,5 și L/R = 20 ms sarcină inductivă
Tip afișaj: 1 LED (verde) pentru starea pornită a starterului
1 LED (galben) pentru atingerea tensiunii nominale. Caracteristici fizice și de mediu Grad de protecție IP: IP20 Grad de poluare: 2 conform EN/IEC 60947-4-2 Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6
1,5 mm vârf la vârf (f= 3…13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5…95 % fără condens sau picături de apă conform EN/IEC 60068-2-3
Temperatura ambiantă de funcționare: -10…40 °C (fără reducere a puterii)
40…50 °C (reducere a puterii cu 2 % per °C)
Temperatura de depozitare: -25 până la 70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere a puterii
> 1000 m 2,2% reducere a puterii la fiecare 100 m
Dimensiuni
