Altistart 01 ATS01N222QN este un dispozitiv profesional de pornire/oprire lină dezvoltat de Schneider Electric special pentru controlul motoarelor asincrone. Acest dispozitiv compact este alegerea ideală pentru mașini mai simple, care necesită pornirea și oprirea ușoară a motorului, reducând astfel solicitarea mecanică și mărind durata de viață a sistemului. Soft starterul ATS01N222QN poate fi operat dintr-o rețea trifazată între 380 și 415 V, puterea sa este optimizată pentru motoare între 7,5 și 11 kW, iar curentul maxim este de 22 A. Dispozitivul asigură o pornire cu rampă de tensiune, a cărei durată poate fi reglată liber între 1 și 10 secunde. În mod similar, timpul de oprire poate fi setat între 1 și 10 secunde, ceea ce reduce treptat tensiunea motorului, asigurând o oprire lină. Cuplul de pornire poate fi reglat între 30 și 80% din cuplul de pornire al unui motor conectat direct la rețeaua electrică, ceea ce îl face potrivit pentru o gamă largă de aplicații. Dispozitivul are caracteristici tehnice remarcabile: este echipat cu un bypass încorporat, care preia automat alimentarea motorului după finalizarea procesului de pornire, reducând semnificativ pierderile de căldură și consumul de energie. Pierderea de putere în stare tranzitorie este de 124,5 W, în timp ce la sarcină maximă este de numai 4,5 W la sfârșitul procesului de pornire. Dispozitivul are, de asemenea, funcții avansate de protecție și este conform cu standardul EN/IEC 60947-4-2, cu o categorie de utilizare AC-53B. Interfața cu utilizatorul este ușor de înțeles: dispozitivul are un LED verde care indică prezența tensiunii de alimentare și un LED galben care indică momentul în care tensiunea nominală a fost atinsă. Opțiunile de control sunt flexibile: are intrări logice (LI1, LI2, BOOST) pentru funcțiile de oprire, pornire și amplificare, precum și o ieșire logică cu colector deschis (LO1) care indică sfârșitul pornirii și ieșiri releu (R1A, R1C). Caracteristicile fizice ale Schneider Electric Altistart 01 ATS01N222QN sunt, de asemenea, demne de remarcat: dispozitivul măsoară 154 mm (înălțime) x 45 mm (lățime) x 131 mm (adâncime) și cântărește doar 0,56 kg. Instalarea este flexibilă, cu montare verticală (±10°) pe o șină DIN simetrică (35 mm) sau cu fixare cu șuruburi. Este echipat cu un radiator, care asigură o disipare eficientă a căldurii în timpul funcționării. Conexiunea electrică se realizează cu borne cu șurub de 4 mm, care sunt potrivite pentru conectarea cablurilor rigide și flexibile. Specificațiile de mediu ale soft starterului sunt, de asemenea, remarcabile: protecție IP20, grad de poluare 2, interval de temperatură de funcționare între -10 °C și +40 °C (fără reducerea curentului), la temperaturi peste 40 °C este necesară o reducere a curentului de 2% per grad. Dispozitivul poate fi utilizat fără restricții până la o altitudine de 1000 de metri deasupra nivelului mării, peste care este necesară o reducere a curentului de 2,2% pentru fiecare 100 de metri suplimentari. ATS01N222QN are numeroase certificări internaționale, inclusiv CSA, UL, CCC, C-Tick și GOST.

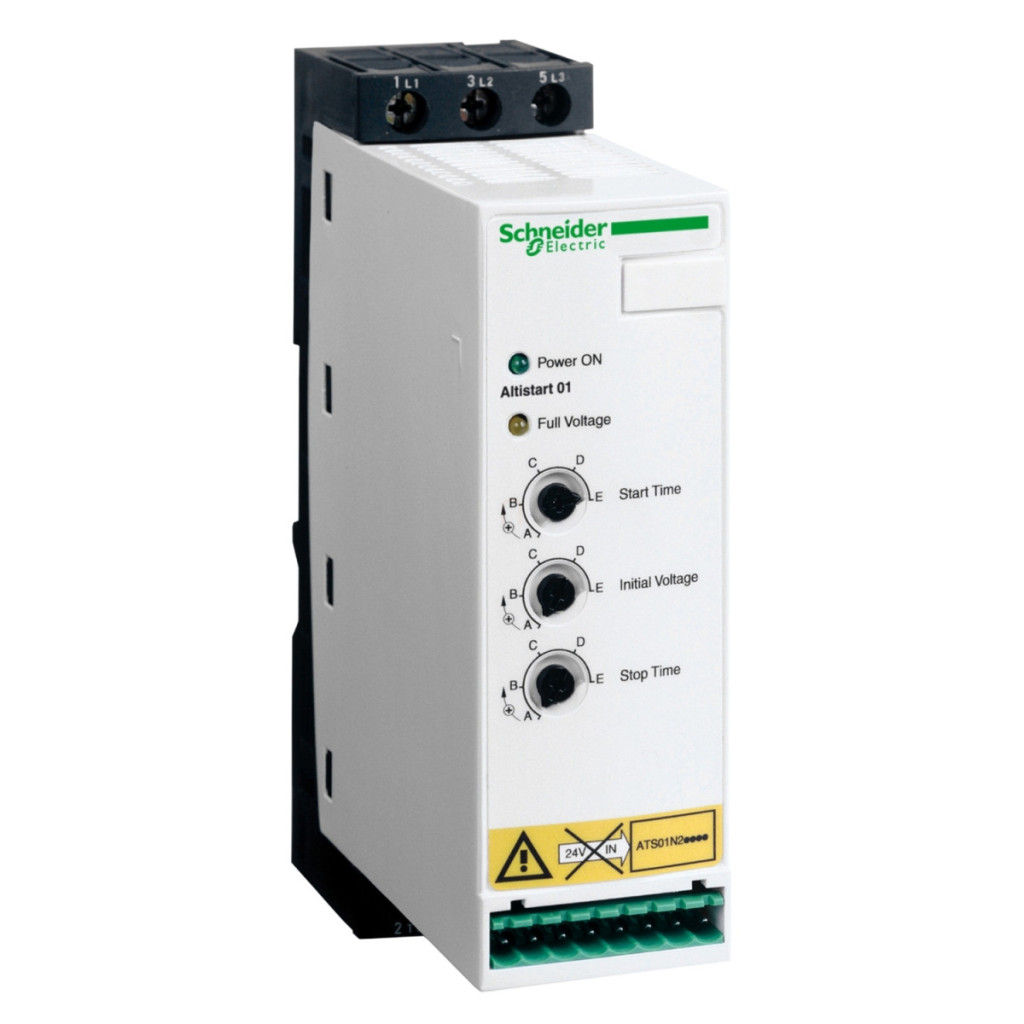

Schneider Electric Altistart 01 - ATS01N222QN - soft starter/soft stop, 22A, 11kW, 3f, 380…415VAC, 2 faze controlate date tehnice
Caracteristici principale
Familia de produse: Altistart 01
Tipul produsului sau componentului: Soft starter
Utilizare prevăzută: Pentru motoare asincrone
Aplicație specială: Mașini simple
Denumire scurtă a dispozitivului: ATS01
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare [Us]: 380...415 V - 10...10 %
Puterea motorului: 11 kW, 3 faze la 380...415 V / 7,5 kW, 3 faze la 380...415 V
Curent nominal de pornire [IcL]: 22 A
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum de curent: 110 A la sarcina nominală
Tip de pornire: Rampă de tensiune
Pierdere de putere: 124,5 W în stare tranzitorie / 4,5 W la sarcină maximă și la sfârșitul pornirii
Informații suplimentare
Tip de montare: Cu radiator
Funcții disponibile: Bypass integrat
Limite de tensiune de alimentare: 342…456 V
Frecvență de alimentare: 50...60 Hz - 5...5 %
Frecvență rețea: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de control [Uc]: Integrat în starter Timp de pornire: Reglabil de la 1 la 10 secunde Timp de decelerare: Reglabil de la 1 la 10 secunde Cuplu de pornire: 30...80% din cuplul de pornire al unui motor conectat direct la rețeaua electrică
Tip intrare discretă: Logică (LI1, LI2, BOOST) cu funcții de oprire, pornire și amplificare a cuplului de pornire <= 8 mA 27 kOhm
Tensiune intrare discretă: 24...40 V
Indicatori și conexiuni
Tip indicator: 1 LED (verde) pentru a indica prezența tensiunii de alimentare / 1 LED (galben) pentru a indica atingerea tensiunii nominale
Cuplu de strângere: 0,5 N.m / 1,9…2,5 N.m
Conexiune electrică: terminal cu șurub de 4 mm - pentru fire rigide / terminal cu șurub - pentru fire flexibile și manșoane
Caracteristici fizice
Marcaj: CE
Poziție de funcționare: verticală +/- 10 grade
Înălțime: 154 mm
Lățime: 45 mm Adâncime: 131 mm Greutate netă: 0,56 kg Cod de compatibilitate: ATS01N2 Gama de putere a motorului AC-3: 7…11 kW 380…440 V trifazat
Caracteristici de mediu
Grad de protecție IP: IP20
Grad de poluare: 2 conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13…150 Hz) / 1,5 mm vârf la vârf (f= 3…13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5…95 % fără condens sau picurare de apă conform EN/IEC 60068-2-3
Temperatura ambiantă de funcționare: -10…40 °C (fără reducere a puterii) / 40…50 °C (cu reducere a puterii de 2 %/°C)
Temperatura ambiantă de depozitare: -25…70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără reducere a puterii / > 1000 m cu reducere a puterii de 2,2 % pentru fiecare 100 m suplimentari
