Soft starterul Schneider Electric ATSU01N209LT din seria Altistart U01 este o soluție profesională pentru pornirea și oprirea lină a motoarelor asincrone. Acest dispozitiv, compatibil cu familia de produse TeSys U, funcționează în intervalul de tensiune 200-480 V și este potrivit pentru controlul motoarelor trifazate cu o putere maximă de 4 kW. Modelul ATSU01N209LT este deosebit de avantajos pentru mașinile simple, unde pornirea și oprirea lină sunt importante. Dispozitivul are un curent nominal de 9 A și asigură pornirea cu rampă de tensiune, ceea ce reduce semnificativ supratensiunile de pornire și solicitările mecanice. Cuplul de pornire poate fi reglat între 30-80% din pornirea directă la rețea, permițând adaptarea optimă la diferite aplicații. Timpul de pornire reglabil poate varia între 1-10 secunde, la fel ca și timpul de decelerare, care poate fi controlat între 1-10 secunde. Soft starterul ATSU01N209LT funcționează cu o tensiune de control de 24 V c.c. și dispune de izolare galvanică între circuitele de alimentare și de control. Dispozitivul are mai multe funcții încorporate, cum ar fi un bypass integrat, care reduce generarea de căldură în timpul funcționării. Produsul acceptă mai multe moduri de cablare, inclusiv control automat cu 2 fire și 3 fire, și poate fi operat cu sau fără decelerare opțională. Un LED verde indică starea de funcționare pentru a semnaliza tensiunea de alimentare, iar un LED galben indică momentul în care se atinge tensiunea nominală. Dispozitivul oferă opțiuni de control extrem de flexibile, cu trei intrări logice (LI1, LI2, BOOST) care execută funcțiile de oprire, pornire și pornire rapidă. De asemenea, are o ieșire logică (LO1) care semnalează sfârșitul pornirii și o ieșire releu (R1A, R1C). Produsul poate funcționa la temperaturi ambientale cuprinse între -10 și +40 °C fără limitare de curent și între 40 și 50 °C cu o limitare de curent de 2% pe grad. Are un grad de protecție IP20 și este conform cu mai multe standarde internaționale, inclusiv EN/IEC 60947-4-2. ATSU01N209LT are dimensiuni compacte (234 mm înălțime, 45 mm lățime și 150 mm adâncime), ceea ce facilitează instalarea sa în dulapuri sau spații înguste. Poziția de montare este verticală, cu o abatere de ±10 grade. Calitatea înaltă a produsului este confirmată de numeroase certificări Schneider Electric, precum marcajele UL, CSA, CCC și CE. Un alt avantaj special este faptul că poate fi instalat pe o șină simetrică (35 mm) și poate fi combinat cu alte elemente din familia de produse TeSys U, oferind astfel o soluție integrată de protecție și control al motorului.

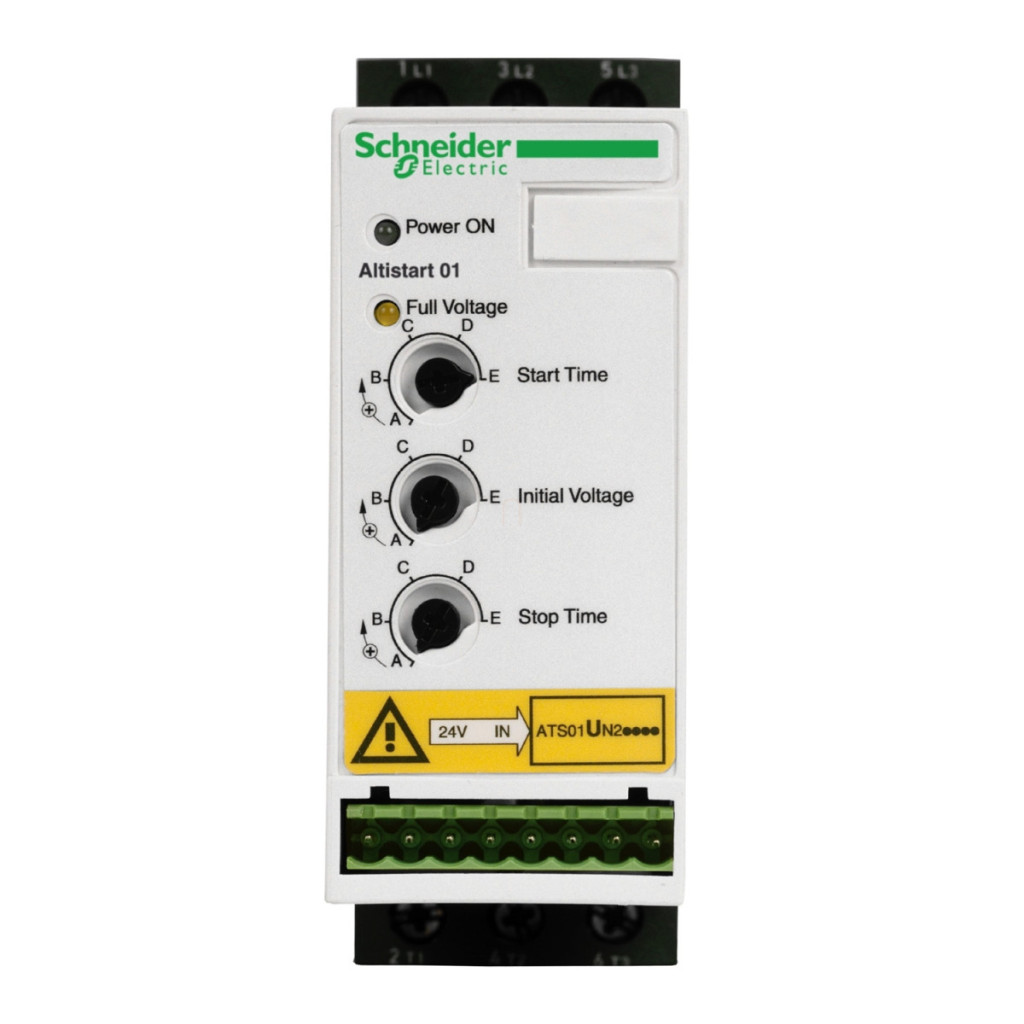

Schneider Electric Altistart 01 - ATSU01N209LT - soft starter/soft stop pentru U, 9A, 4kW, 3f, 200...480VAC date tehnice
Caracteristici principale
Familia de produse: Altistart U01 și TeSys U
Tipul produsului: Soft starter
Utilizare prevăzută: Pentru motoare asincrone
Aplicație specifică: Pentru mașini simple
Denumire scurtă a produsului: ATSU01
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 200...480 V - 10...10%
Puterea motorului kW: 4 kW, 3 faze la 400 V / 1,5 kW, 3 faze la 230 V
Puterea motorului HP: 2 HP, trifazat la 230 V / 5 CP, trifazat la 460 V
Curent nominal de pornire: 9 A
Categorie de utilizare: AC-53B conform EN/IEC 60947-4-2
Consum de curent: 65 mA
Tip de pornire: Pornire cu rampă de tensiune
Pierdere de putere: 1,5 W la sarcină maximă și la sfârșitul pornirii / 91,5 W în stare tranzitorie
Caracteristici suplimentare
Metodă de montare: Cu radiator
Funcție disponibilă: Bypass integrat
Limite de tensiune de alimentare: 180...528 V
Frecvență de alimentare: 50...60 Hz - 5...5 %
Frecvență rețea: 47,5...63 Hz
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de control: 24 V CC +/- 10 %
Timp de pornire: 1 s / 100, 5 s / 20, 10 s / 10, reglabil între 1-10 s
Timp de decelerare: Reglabil între 1-10 s
Cuplu de pornire: 30...80% comparativ cu cuplul de pornire al unui motor conectat direct la rețeaua electrică
Tip intrare discretă: Logică (LI1, LI2, BOOST) pentru funcțiile de oprire, pornire și pornire rapidă <= 8 mA 27 kOhm
Tensiune intrare discretă: 24...40 V Izolare intrare-ieșire: Galvanică între alimentare și control Curent ieșire discretă: 2 A DC-13, 3 A AC-15
Tip ieșire discretă: Semnal de pornire/oprire logic cu colector deschis LO1, ieșiri releu R1A, R1C NO
Tip afișaj: 1 LED (verde) pentru starea pornirii, 1 LED (galben) pentru atingerea tensiunii nominale
Caracteristici mecanice
Înălțime: 234 mm
Lățime: 45 mm
Adâncime: 150 mm
Grad de protecție IP: IP20
Poziție de funcționare: Verticală +/- 10 grade
Mediu de funcționare
Temperatura ambiantă în timpul funcționării: -10...40 °C (fără limitare de curent), 40...50 °C (limitare de curent de 2 % per grad)
Temperatură ambiantă de depozitare: -25...70 °C conform EN/IEC 60947-4-2
Altitudine de funcționare: <= 1000 m fără limitare de curent, > 1000 m limitare de curent de 2,2 % la fiecare 100 de metri
Umiditate relativă: 5...95 % fără condens sau picurare de apă conform EN/IEC 60068-2-3
Certificate
Certificate de produs: UL, C-Tick, CSA, CCC
Standarde: EN/IEC 60947-4-2
