Dispozitivul de pornire și oprire lentă Altistart U01 oferă soluția perfectă pentru controlul motoarelor asincrone, în special în aplicații cu mașini simple. Dispozitivul ATSU01N222LT de la Schneider Electric, parte a seriei TeSys U, are un design compact și performanțe excelente, facilitând controlul motorului într-o varietate de aplicații industriale. Dispozitivul poate fi utilizat într-un interval de tensiune de alimentare trifazată de 200-480 V, cu o toleranță de -10% până la +10%. Puterea sa de ieșire variază în mod semnificativ: 7,5-11 kW la 400 V, și 4-5,5 kW la 230 V. Curentul de pornire IcL este de 22 A și aparține categoriei de utilizare AC-53B conform standardului EN/IEC 60947-4-2. Funcția de bază a dispozitivului este pornirea cu rampă de tensiune, care asigură un cuplu de pornire de 30-80% în comparație cu un motor conectat direct la rețeaua electrică. Timpul de pornire poate fi setat între 1 și 10 secunde, la fel ca și timpul de decelerare. Tensiunea de control este de 24 V c.c., izolată galvanic de secțiunea de alimentare. O caracteristică specială a soft starterului ATSU01N222LT este funcția de bypass integrată, care reduce pierderile de căldură în timpul funcționării normale. La sarcină maximă și la sfârșitul pornirii, consumul de energie este de numai 2,5 W, în timp ce în starea de tranziție este de 222,5 W. Dispozitivul are două LED-uri indicatoare de stare: verde pentru pornire și galben pentru atingerea tensiunii nominale. Intrările logice (LI1, LI2, BOOST) pot fi utilizate pentru a controla funcțiile de oprire, funcționare și pornire, în timp ce ieșirea logică cu colector deschis (LO1) indică sfârșitul pornirii. Schneider Electric ATSU01N222LT are un design robust, protecție IP20 și poate fi utilizat într-un interval larg de temperaturi: între -10 °C și +40 °C la sarcină maximă și între 40 °C și 50 °C cu o reducere de 2% a curentului pe grad. Altitudinea sa de funcționare este nelimitată până la 1000 de metri, iar peste această altitudine poate fi utilizat cu o reducere a curentului de 2,2% la fiecare 100 de metri. Dispozitivul excelează, de asemenea, în ceea ce privește compatibilitatea electromagnetică, respectă standardele relevante și are numeroase certificări (CE, C-Tick, CSA, UL, CCC). ATSU01N222LT are o înălțime de 314 mm, o lățime de 45 mm și o adâncime de 170 mm și cântărește doar 0,49 kg, ceea ce îl face o soluție extrem de compactă pentru dulapurile de comutație.

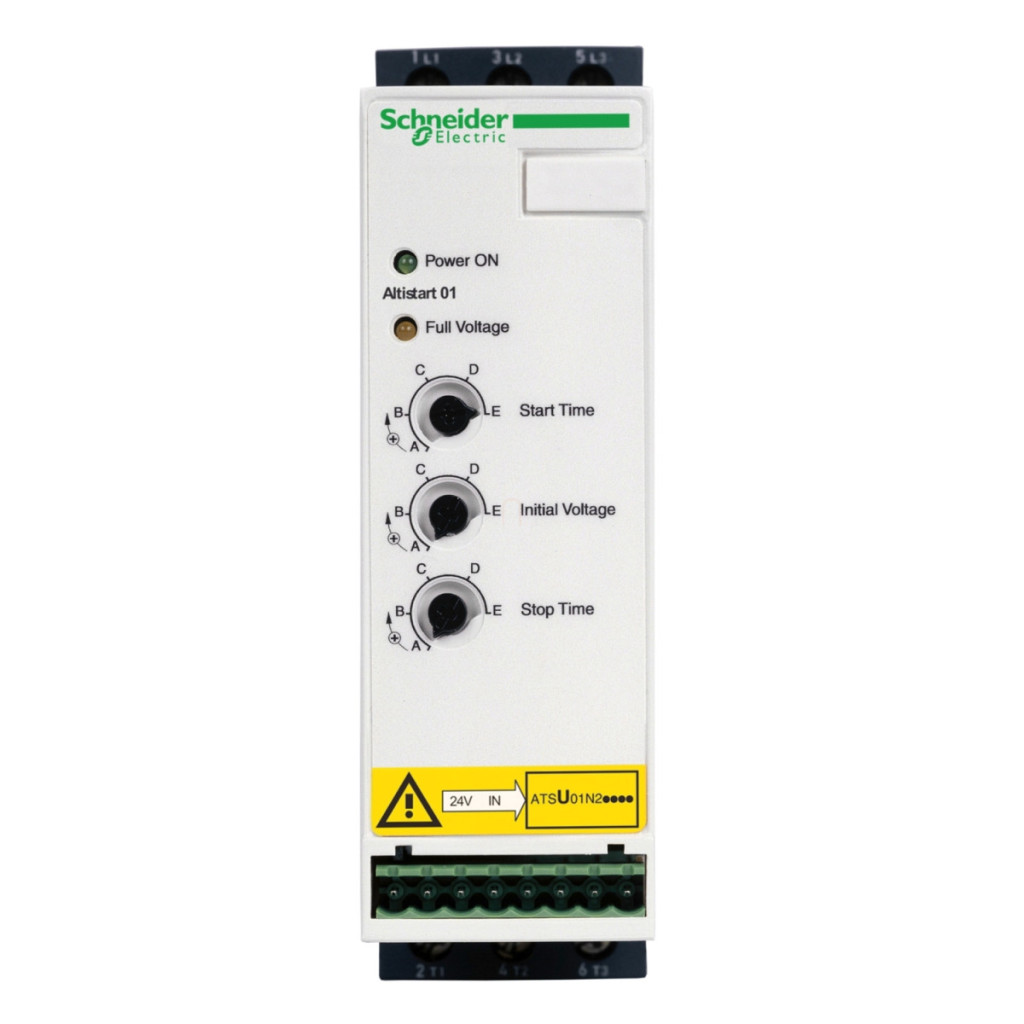

Schneider Electric Altistart 01 - ATSU01N222LT - soft starter/soft stop pentru U, 22A, 11kW, 3f, 200...480VAC date tehnice
Caracteristici principale
Familia de produse: Altistart U01 și TeSys U
Tipul produsului sau componentului: Soft starter
Scopul produsului: Pentru motoare asincrone
Aplicație specială a produsului: Mașini simple
Denumire scurtă a dispozitivului: ATSU01
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 200-480 V, -10...10%
Putere motor: 11 kW, 3 faze la 400 V; 4 kW, 3 faze la 230 V; 7,5 kW, 3 faze la 400 V; 5,5 kW, 3 faze la 230 V Puterea motorului (cai putere): 5 CP, 3 faze la 230 V; 7,5 CP, trifazat la 230 V; 10 CP, trifazat la 460 V; 15 CP, trifazat la 460 V
Curent de pornire IcL: 22 A; Categorie de aplicație: AC-53B conform EN/IEC 60947-4-2; Consum de curent: 100 mA; Tip de pornire: Pornire cu rampă de tensiune; Consum de energie: 2,5 W la sarcină maximă și la sfârșitul pornirii; 222,5 W în stare tranzitorie; Funcții suplimentare; Stil de asamblare: Cu radiator; 222,5 W în stare tranzitorie
Funcții suplimentare
Tip de montare: Cu radiator
Funcție disponibilă: Bypass integrat
Limite de tensiune de alimentare: 180-528 V
Frecvența rețelei: 50-60 Hz, -5...5%
Tensiune de ieșire: <= tensiune de alimentare
Tensiune circuit de control: 24 V CC +/- 10%
Timp de pornire: Reglabil între 1 și 10 secunde
Timp de decelerare: Reglabil între 1 și 10 secunde
Cuplu de pornire: 30-80% comparativ cu cuplul de pornire al unui motor conectat direct la rețea
Caracteristici discrete de intrare-ieșire
Tip intrare discretă: Funcții logice (LI1, LI2, BOOST) de oprire, funcționare și pornire, <= 8 mA, 27 kOhm Izolare intrare/ieșire: Galvanică între alimentare și control Curent ieșire discretă: 2 A DC-13, 3 A AC-15 Tip ieșire discretă: Logică colector deschis LO1, semnal de început/sfârșit pornire; Ieșiri releu R1A, R1C NO
Tip de indicare: 1 LED (verde) pentru starter activat; 1 LED (galben) pentru atingerea tensiunii nominale
Caracteristici fizice
Înălțime: 314 mm
Lățime: 45 mm; Adâncime: 170 mm; Greutate netă: 0,49 kg; Gama de putere a motorului AC-3: 4-6 kW la 200-240 V trifazat; 7-11 kW la 380-440 V trifazat
Condiții de mediu
Grad de protecție IP: IP20
Grad de poluare: 2, conform EN/IEC 60947-4-2
Rezistență la vibrații: 1 gn (f= 13-150 Hz) conform EN/IEC 60068-2-6; 1,5 mm vârf-la-vârf (f= 3-13 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60068-2-27
Umiditate relativă: 5-95% fără condens sau picături de apă, conform EN/IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -10-40°C (fără reducere a puterii); 40-50 °C (reducere a curentului cu 2% per °C) Altitudine de funcționare: <= 1000 m fără reducere a puterii nominale; > 1000 m cu reducere a curentului cu 2,2% per 100 metri
